外设使用

更新历史
日期 版本 作者 更新内容
2023-09-12 v1.3 ztd
  • Update NPU user guide
2023-08-18 v1.2 ztd
  • Update JTAG user guide
2023-07-17 v1.1 ztd
  • Update docs
2023-05-08 v1.0 wonder
  • Release docs

SoC 相关

CPU 运行频率

sudo cat /sys/devices/system/cpu/cpu*/cpufreq/cpuinfo_cur_freq
单位为 KHz
注意系统自带温控策略,当系统过于空闲或者温度过高时,都会降频。请保持良好散热,使得 CPU 在 60 度以下,获得最佳性能。

芯片温度

cat /sys/class/thermal/thermal_zone0/temp

单位为0.001摄氏度

CPU超频

TH1520 默认最大运行频率为 1.85GHz,但是经过初步测试发现,有 80% 左右的芯片可以在 2GHz 运行,有 50% 左右的芯片可以在 2GHz 通过压力测试。
这里放出简易超频步骤,仅供参考,不对稳定性和安全性做保证。

查看/boot下的文件:

fw_dynamic.bin        #opensbi
Image                 #kernel image
kernel-release        #commit id of kernel
light_aon_fpga.bin    #fw for E902 aon
light_c906_audio.bin  #fw for C906 audio
light-lpi4a.dtb       #1.85GHz dtb
light-lpi4a_2Ghz.dtb  #2GHz overclock dtb
light-lpi4a-ddr2G.dtb #history dtb

light-lpi4a_2Ghz.dtb 拷贝覆盖为 light-lpi4a.dtb,重启,即可修改开机后的最大频率。
注意有一定几率这样修改后无法启动,此时需要重新烧录固件来恢复。

如果成功启动,则可以查看下面的数值确认是否已成功超频:
sudo cat /sys/devices/system/cpu/cpu0/cpufreq/cpuinfo_max_freq

PWM

以散热风扇所接的 PWM1 为例,可以通过如下代码进行风扇使能操作:

echo 1 > /sys/class/pwm/pwmchip0/export
echo 1000000 > /sys/class/pwm/pwmchip0/pwm1/period
echo 1000000 > /sys/class/pwm/pwmchip0/pwm1/duty_cycle
echo 1 > /sys/class/pwm/pwmchip0/pwm1/enable

GPIO

LicheePi 4A 板载 2x10pin 插针,其中有 16 个原生 IO,包括 6 个普通 IO,3 对串口,一个 SPI。

注意:SOC的所有原生IO均是1.8V电平,请注意电平转换。
插针上的串口输入侧已经进行了1/2分压处理,可以接3.3V的串口。

TH1520 SOC 具有4个GPIO bank,每个bank最大有32个IO:

Bank Address kernel io num
GPIO0 0xffec005000 456-487
GPIO1 0xffec006000 424-455
GPIO2 0xffe7f34000 392-423
GPIO3 0xffe7f38000 360-391
AO_GPIO 0xfffff41000 328-359
AO_GPIO4 0xfffff52000 296-327
AUDIO_GPIO 0xffcb013000 -

其中 0x0 偏移处的 4Byte(32bit)是 GPIO 数据寄存器,0x4 偏移处的 4Byte(32bit)是 GPIO 方向寄存器

LicheePi 4A上的插针的 GPIO 对应关系为(以俯视底板正面为视角,TOP为左侧,BOTTOM为右侧):
io_map

以文档的标注为准,内测版的丝印标注可能有误

GPIO 操作:

注意,可能需要事先设置 pinmux

num=xxx
echo ${num} > /sys/class/gpio/export
echo out > /sys/class/gpio/gpio${num}/direction
echo 1 > /sys/class/gpio/gpio${num}/value
echo 0 > /sys/class/gpio/gpio${num}/value

GPIO 号的对应关系如下图所示:

gpio_num

比如要操作插针上的4个 GPIO,对应关系如下,将上述代码的num改为想要操作的 GPIO 脚对应的数字即可:

num IO Number
427 IO 1_3
428 IO 1_4
429 IO 1_5
430 IO 1_6

也可以直接操作寄存器:

devmem 可以从此处下载编译:https://github.com/VCTLabs/devmem2/blob/master/devmem2.c

./devmem 0xffe7f38000 w

系统内GPIO信息查看:

sipeed@lpi4a:~$ sudo cat /sys/kernel/debug/gpio

下面是示例结果:

peripheral_gpio_information

接下来,以底板插针上的 GPIO1_3 为例,我们通过 libgpiod 在用户空间操作 gpio。首先安装 libgpiod:

sudo apt update
sudo apt install libgpiod-dev

使用 vi gpio.c 命令,将下面的代码写入文件:

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <gpiod.h>

int main()
{
    int i;
    int ret;

    struct gpiod_chip * chip;
    struct gpiod_line * line;

    chip = gpiod_chip_open("/dev/gpiochip1");
    if(chip == NULL)
    {
        printf("gpiod_chip_open error\n");
        return -1;
    }

    line = gpiod_chip_get_line(chip, 3);
    if(line == NULL)
    {
        printf("gpiod_chip_get_line error\n");
        gpiod_line_release(line);
    }

    ret = gpiod_line_request_output(line,"gpio",0);
    if(ret < 0)
    {
        printf("gpiod_line_request_output error\n");
        gpiod_chip_close(chip);
    }

    for(i = 0; i < 10; i++)
    {
        gpiod_line_set_value(line,1);
        sleep(1);
        gpiod_line_set_value(line,0);
        sleep(1);
    }

    gpiod_line_release(line);
    gpiod_chip_close(chip);

    return 0;
}

通过以下命令编译:

gcc gpio.c -I /usr/include/ -L /usr/lib/riscv64-linux-gnu/ -lgpiod -o gpio

然后以 root 权限执行:

sudo ./gpio

此时用万用表测量底板上的 IO1_3 引脚,可以发现每隔一秒该引脚电压会发生变化。

UART

系统串口

LicheePi 4A 的系统串口是 UART0,在侧边插针中有引出。
你可以使用 USB 转串口模块连接该串口,即 U0-RXU0-TX,注意交叉连接,以及 GND 连接。
ttl_link

连接完成后,即可使用串口工具进行通信,Windows 下推荐 XShellmobaterm,Linux下推荐 minicom
设置串口波特率为 115200,即可在串口终端下登录并进行指令操作:

注:刚连接后可以敲几个回车查看是否有反应,如果没有反应则检查接线或者串口配置

ttl_login

一般串口

LicheePi 4A的侧边插针中还引出了 UART1/2/3, 同样可以操作。
默认镜像中仅使能了 UART1, 其它串口可能需要重新配置设备树操作。

注意:SOC串口电平为1.8V,刚好处于3.3V的高电平阈值附近,可能某些串口模块无法正确输入输出,建议使用我们提供配套串口模块,或者微调其他串口模块的3.3V电压到2.8V

查看串口设备

ls /dev/ttyS*

查看串口的波特率等信息

stty -F /dev/ttyS1 -a

设置串口波特率、数据模式

stty -F /dev/ttyS1 ispeed 115200 ospeed 115200 cs8

查看串口数据

cat /dev/ttyS1

发送串口数据

echo "12345" > /dev/ttyS1

其它方法

也可以使用minicom,或者pyserial库进行串口操作,请用户自行查找相关资料使用。

I2C

LicheePi 4A 上有多个 I2C 设备(I2C0/1/2/3),其中 0/1/3 用于连接 I2C IO 扩展芯片,I2C2 预留在对外插针上。

这里我们使用 i2c-tools 来进行 i2c 验证操作,镜像默认预装了 i2c-tools:

sipeed@lpi4a:/usr$ ls /sbin/i2c*
/sbin/i2c-stub-from-dump  /sbin/i2cdetect  /sbin/i2cdump  /sbin/i2cget  /sbin/i2cset  /sbin/i2ctransfer

列出所有I2C总线:

sipeed@lpi4a:~$ /sbin/i2cdetect -l
i2c-0   unknown         Synopsys DesignWare I2C adapter         N/A
i2c-1   unknown         Synopsys DesignWare I2C adapter         N/A
i2c-2   unknown         Synopsys DesignWare I2C adapter         N/A
i2c-3   unknown         Synopsys DesignWare I2C adapter         N/A
i2c-4   unknown         Synopsys DesignWare I2C adapter         N/A
i2c-5   unknown         Synopsys DesignWare I2C adapter         N/A
i2c-6   unknown         Synopsys DesignWare I2C adapter         N/A
i2c-7   unknown         DesignWare HDMI                         N/A

检测 I2C 总线上的设备,可见 PCA9557PW 的 I2C 地址为 0x18,与原理图相符:

sipeed@lpi4a:~$ sudo /sbin/i2cdetect -r -y 0
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:                         -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- UU -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

i2c_io

此外还可以使用 i2cdump 来 dump 指定 i2c 地址的所有寄存器,用 i2cget 来读出指定 i2c 地址的指定寄存器值,用 i2cset 来写入指定 i2c 地址的指定寄存器值。
不过由于 IO 扩展芯片已经被内核使用,所以无法直接使用这些命令验证。用户可以自行在 I2C2 上外接外设来验证。

SPI

LicheePi4A上预留了两路SPI,一路是背面空贴的SPI Flash焊盘,一路是插针上的SPI。

sipeed@lpi4a:~$ ls /dev/spidev2.0
/dev/spidev2.0

SPI 常用的 ioctl 命令:

  • SPI_IOC_MESSAGE:用于发送和接收 SPI 消息,可以用于读写数据、控制设备等操作
  • SPI_IOC_WR_MODE:用于设置 SPI 设备的工作模式, 如 CPOL、CPHA 等
  • SPI_IOC_RD_MODE:用于读取 SPI 设备的工作模式
  • SPI_IOC_WR_LSB_FIRST:用于设置 SPI 设备的字节顺序,即最高位先传输还是最低位先传输
  • SPI_IOC_RD_LSB_FIRST:用于读取 SPI 设备的字节顺序
  • SPI_IOC_WR_BITS_PER_WORD:用于设置 SPI 设备的数据位宽
  • SPI_IOC_RD_BITS_PER_WORD:用于读取 SPI 设备的数据位宽
  • SPI_IOC_WR_MAX_SPEED_HZ:用于设置 SPI 设备的最大时钟频率
  • SPI_IOC_RD_MAX_SPEED_HZ:用于读取 SPI 设备的最大时钟频率
  • SPI_IOC_WR_MODE32:用于设置 SPI 设备的 32 位模式, 如 CPOL、CPHA 等
  • SPI_IOC_RD_MODE32:用于读取 SPI 设备的 32 位模式

以上是一些常用的 SPI 设备 ioctl 命令,可以用于配置和控制 SPI 设备的各种参数。

打开/关闭 SPI 设备:

int open(const char *pathname, int flags);
int close(int fd);

需要引用的头文件:

#include<fcntl.h>
#include<unistd.h>

示例代码:

#include <stdint.h>
#include <unistd.h> // C 语言标准头文件,定义了 POSIX API 的一部分,如文件操作、进程管理等
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <getopt.h>
#include <fcntl.h>  // C 语言头文件,定义了文件控制相关的宏和函数
#include <sys/ioctl.h>  // C 语言头文件,定义了 ioctl 函数和相关宏
#include <linux/types.h>  // Linux 内核头文件,定义了内核中使用的一些基本数据类型
#include <linux/spi/spidev.h> // Linux SPI 子系统头文件,定义了 SPI 设备驱动程序使用的数据结构和 ioctl 命令

#define DATA_NUM 2  // 自定义数据长度
#define CHECK(ret, str) if (ret < 0) {printf("%s\r\n", str); return ret;}
static uint8_t bits = 8;
static uint32_t speed = 1000000; // 1M Hz
static int mode = 0;

int main(int argc, char *argv[]) {
    int ret, fd;
    fd = open("/dev/spidev2.0", O_RDWR);
    CHECK(fd, "can't open device"); // 打开具体 spi 设备
    mode = SPI_MODE_0 | SPI_CS_HIGH;
    ret = ioctl(fd, SPI_IOC_WR_MODE32, &mode); //设置 SPI 模式
    CHECK(ret, "can't set spi mode");
    ret = ioctl(fd, SPI_IOC_RD_MODE32, &mode); //获取 SPI 模式设置
    CHECK(ret, "can't get spi mode");

    ret = ioctl(fd, SPI_IOC_WR_BITS_PER_WORD, &bits); //设置 SPI 的 bit/word
    CHECK(ret, "can't set bits per word");
    ret = ioctl(fd, SPI_IOC_RD_BITS_PER_WORD, &bits); //获取 SPI 的 bit/word 设置
    CHECK(ret, "can't get bits per word");

    ret = ioctl(fd, SPI_IOC_WR_MAX_SPEED_HZ, &speed); //设置 SPI 的最大传输速度
    CHECK(ret, "can't set max speed hz");

    ret = ioctl(fd, SPI_IOC_RD_MAX_SPEED_HZ, &speed); //获取 SPI 的最大传输速度设置
    CHECK(ret, "can't get max speed hz");

    printf("spi mode: %d\n", mode);
    printf("bits per word: %d\n", bits);
    printf("max speed: %d Hz (%d KHz)\n", speed, speed/1000);
    //数据传输
    uint8_t tx[] = {0x11, 0x22};
    uint8_t rx[DATA_NUM] = {0};

    struct spi_ioc_transfer tr = {
        .tx_buf = (unsigned long)tx,  //定义发送缓冲区指针
        .rx_buf = (unsigned long)rx,  //定义接收缓冲区指针
        .len = DATA_NUM,
        .delay_usecs = 0,
        .speed_hz = speed,
        .bits_per_word = bits
    };

    ret = ioctl(fd, SPI_IOC_MESSAGE(1), &tr); //执行 spidev.c 中 ioctl 的 default 进行数据传输
    CHECK(ret, "can't send spi message");

    printf("tx: %.2X %.2X\r\n", tx[0], tx[1]);
    printf("rx: %.2X %.2X\r\n", rx[0], rx[1]);

    close(fd);

    return ret;
}

USB

USB SSD

连接好 USB SSD:
usb_ssd_connect
在系统中可以看到相应的设备:
usb_ssd_use

USB 网卡

连接好 USB 网卡:
usb_lan_connect
右上角的网络图标会变为已连接有线网的状态:
usb_lan_use
终端中使用sudo ifconfig命令,也可以看到相应设备的信息:
check_usb_lan_ip

USB 摄像头

连接好 USB 摄像头:

usb_cam_connect

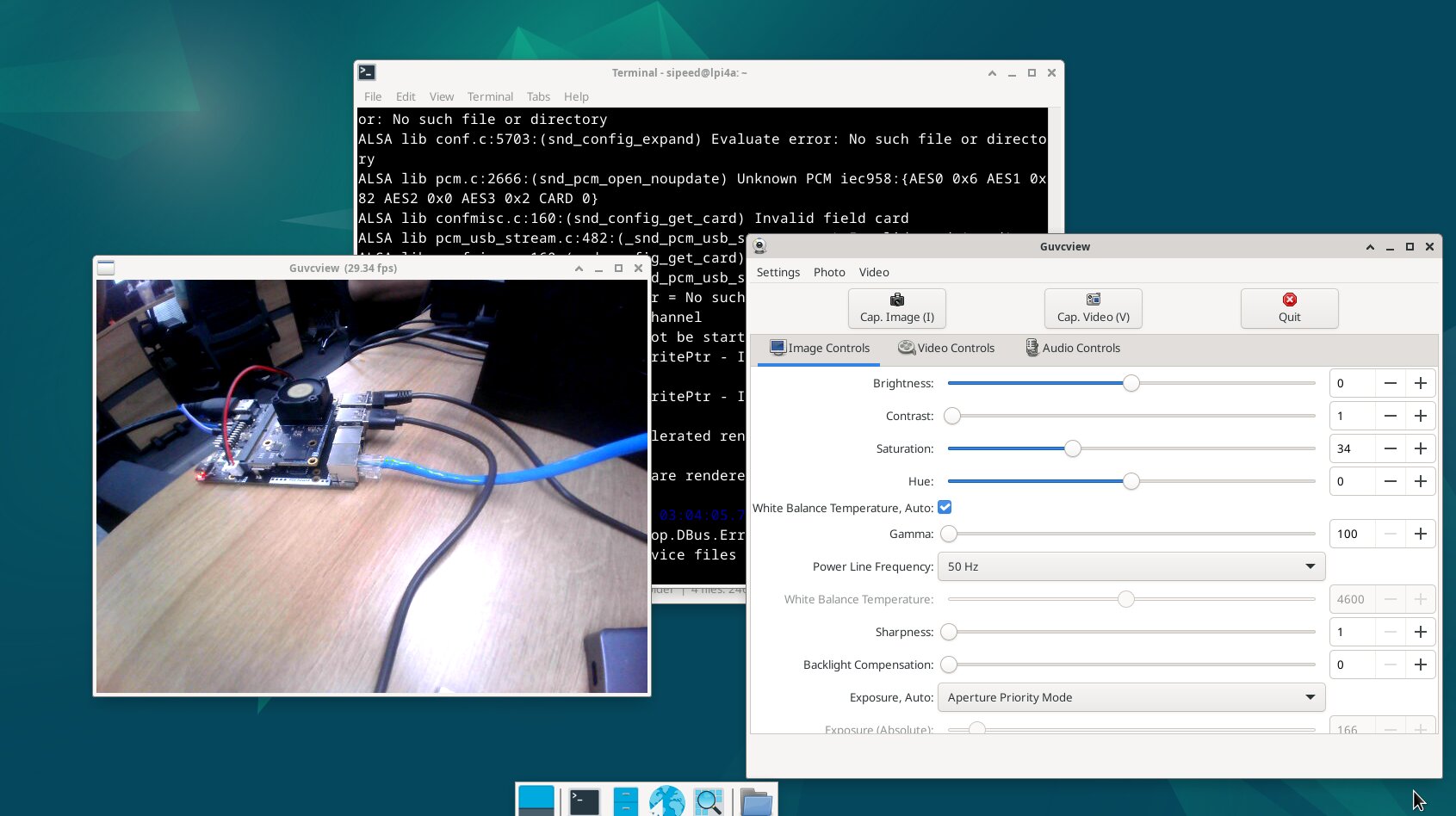

安装 guvcview 后,使用相应的命令,即可看到 USB 摄像头的图像流:

sudo apt-get install guvcview
guvcview

usb_cam_use

按下 Ctrl+C 或点击 guvcview 窗口的 quit 按钮都可以结束图像流。

也可以使用 fswebcam 来直接在命令行中 dump USB 摄像头的图像。

sudo apt-get install fswebcam
fswebcam /dev/video0 image.jpg

若要让 USB 摄像头自动存图,以下给出一个参考脚本。该脚本使用 uvccapture 工具,可以方便地根据需要调整拍摄参数。

首先安装这个工具

sudo apt install uvccapture

这个工具支持各种参数,使用 -x -y 调整拍摄分辨率,-B调整亮度,-C调整对比度,-S调整饱和度,-o可以指定拍摄图像存储路径,具体使用参考下面的脚本代码:

#!/bin/bash

# 检查是否传入了间隔时间参数
if [ -z "$1" ]; then
  echo -e "未指定间隔时间参数,默认使用1秒间隔"
  interval=1
else
  interval=$1
fi

# 检查是否传入了输出文件路径参数
if [ -z "$2" ]; then
  echo -e "未指定输出文件路径参数,默认输出到当前目录下"
  output_file="$PWD"
else
  output_file=$2
fi

# 检查是否传入了拍摄次数参数
if [ -z "$3" ]; then
  echo -e "未指定拍摄次数,默认拍摄10张"
  num_executions=10
else
  num_executions=$3
fi

echo -e "脚本开始执行,按下q键停止"

for ((i = 1; i <= num_executions; i++)); do
    echo -e "capture img $i"
    uvccapture -x640 -y480 -m -o$output_file/$image$i.jpg
      # 间隔指定时间再拍照
      sleep $interval
      # 按下q键退出
      read -t 1 -n 1 key
      if [[ $key = "q" ]]; then
        break
      fi
done

echo -e "脚本执行结束"

上述脚本中也可以使用 fswebcam 来操作,做相应更改即可。

USB 声卡

TODO

ETH

LicheePi4A 具有双千兆网口,其中 Eth0 还具备 PoE 功能。

TODO

PoE

LicheePi 4A的Ethernet 0接口具有PoE功能,可通过PoE实现供电。

PoE供电模块需要自行购买,使用5V电压,35.6mm长度的规格,可以通过搜索“5V PoE 插针”关键词搜索得到。

当目视方向正对“POE POWER”标识时,针脚左边4根针脚定义从左到右依次为:VA1、VA2、VB1、VB2,右边为:GND、5VIN。

Speaker Audio

LicheePi 4A 上有两个模拟硅麦,使用 ES7210 CODEC,以及有一路板载的扬声器,和立体声耳机,使用 ES8156 CODEC。

注:板载扬声器与立体声耳机使用了互斥设计,插入耳机后,音频输出自动切换到耳机,板载扬声器失能。

使用 aplay 和 arecord 可以进行简易录放测试, 注意板载扬声器是右声道。

#!/bin/bash

echo "Play Test Audio"
aplay /usr/share/sounds/alsa/Side_Right.wav

# Record Audio
echo "Start record auido, auto replay after 3 seconds"
arecord -Dhw:0,1 -d 3 -r 48000 -f S16_LE -t wav test.wav & > /dev/null &
sleep 4

# Play Audio
aplay test.wav
echo "Start Play"

你还可以使用alsa相关工具,如alsamixer,进行音量调整等操作。

HDMI 音频

注:早期镜像的HDMI音频不生效,请升级到较新版本使能HDMI音频功能。

点击屏幕右上角的喇叭图标,进入 Audio mixer,可以看到下面的界面:

audiomixer

名字为 Built-in Audio 设备即 HDMI 音频,可以在这个界面点击它对应的绿色对勾图标进行音频设备切换,也可以在直接单击小喇叭图标后进行设备的切换。
若确认连接无误,且使用的 HDMI 显示器支持 HDMI 音频功能,但没有在设备列表中看到相应设备,可以尝试运行以下命令:

systemctl --user restart pulseaudio.service

MIPI CSI

LicheePi 4A 具有 CAM0/CAM1/CAM2 三个摄像头接口, CAM0 最大 4lane,CAM1/2 为 2lane,默认使用 CSI0 接口,接 OV5693 摄像头。

连接方式如下图所示,使用 CSI0 接口,摄像头金手指面朝下连接:

目前暂时需要烧录专用的镜像测试,在文档镜像集合页面中的百度网盘,下载 /image/latest_20230714/LPI4A_YOCTO_CAM.zip 镜像文件。
烧录后,进入到 /usr/share/csi_hal/ 目录下,运行如下命令:

./cam_demo_simple 2 0 1 0 640 480 1 30

运行完成后,可以在当前目录看到dump下来的拍摄照片,典型命名为 demo_save_img_OV5693_ch0_0_* ,分辨率为640*480(当前仅支持640*480分辨率),格式为 YUV420SP(NV12),该格式下UV分量交织存储, bit depth 为 8bit,查看时注意相关参数配置是否正确。
Linux 下可以使用 YUView 设置相关参数查看图片;此外,还可以使用 python 处理相关参数后查看图片,参考代码如下:

import numpy as np
import cv2

class nv12_to_jpg:
def __init__(self):
return

def to_jpg(self, yuv_path, resolution):
width, height = resolution
with open(yuv_path, 'rb') as f:
yuvdata = np.fromfile(f, dtype=np.uint8)
self.input_file=yuv_path
cv_format = cv2.COLOR_YUV2RGB_NV21
bgr_img = cv2.cvtColor(yuvdata.reshape((height*3//2, width)), cv_format)
return bgr_img

def save(self, img_data, output_path):
cv2.imwrite(output_path, img_data)

if __name__ == "__main__":
# 例:将10bit raw格式的图像转换为jpg格式
file_name = input("请输入 raw 图片的文件名:")
input_str = input("width 和 hight,用空格分隔:")
width, height = map(int, input_str.split())

img = nv12_to_jpg()
jpg_data = img.to_jpg(file_name, (width, height))
img.save(jpg_data, file_name+'nv12tojpg.jpg')

MIPI DSI

LicheePi 4A 具有 MIPI DSI0 接口,支持 4K 视频输出,可以选配 10.1 寸 1280x800 或者 1920x1200 的屏幕。

连接方式如下图,两根 fpc 软排线均为下接(排线末端金属触点的那一面朝下),其中触摸屏的转接小板在连接时需要注意方向,确认ToLPi4A 的那一头连接LPi4A的触摸软排线,ToLcdTP 的那一头连接屏幕:

软排线金属触点面示意图:
fpc

注意在连接前,先拨起接口上用于固定排线的黑色翻盖,确认接好后再拨下。
触摸屏软排线连接:
tpconnector_on_touchscreen
touchconnector_on_board

MIPI 屏软排线连接:
mipi_dsi_connect
确认连接无误后,使用支持 MIPI 屏幕的固件,开机即可看到 MIPI 屏幕显示。

若只使用 MIPI 屏幕,可以在系统设置中关闭 HDMI 显示,将 MIPI 屏幕设置为主屏幕,也可使用以下命令:

xrandr --output HDMI-1 --off
xrandr --output DSI-1 --rotate normal --primary

上述命令中 rotate 参数为屏幕的旋转方向,normal 表示为不旋转,即竖屏显示,若要继续横屏显示可以改为 left 或者 right

若同时使用 MIPI 屏幕和 HDMI 屏幕,也可以根据上述命令来设置主屏幕和两个屏幕间的关系,例如下面的命令,将 HDMI 设置为主屏幕,MIPI 屏幕设置为主屏幕下方的扩展屏幕且为横屏显示:

xrandr --output HDMI-1 --auto --primary
xrandr --output DSI-1 --rotate left --below HDMI-1

上述的屏幕标识符和可供设置的分辨率可以直接输入 xrandr 命令来查看。

若修改设置后发现触摸屏的坐标不对,可以按照下面的步骤修正:

查看触摸屏设备对应的 ID

xinput

list_touchsreen
这里可以看到是触摸屏设备 Goodix 7,那么则输入下面命令,将触摸设备映射到正确的屏幕上:

xinput map-to-output 7 DSI-1

同样的,根据 ID,也可以使用下列命令来关闭相应的触摸设备:

xinput disable 7

若只使用 HDMI 屏幕,先断电,将 MIPI 屏幕和触摸板的软排线都拔掉后再上电。再运行下面的命令(需要切换到 root 用户执行,直接 sudo 可能会遇到权限不够的问题):

echo off > /sys/class/drm/card0-DSI-1/status

JTAG

在核心板上预留了 JTAG 接口,但需要自己将 GND,TDI,TDO,TMS,TCK 飞线引出,需要引出的线示意图如下:

jtag_connect_out

连接调试器前,确定调试器处于 CKLink 模式。接下来,以SLogic Combo 8 和 RV-Debugger Plus 为例。
对于 SLogic Combo 8,请参考相应文档切换为CKLink模式。
对于 RV-Debugger Plus,请参考该仓库刷入 CKLink 专用固件。

完成上述步骤后,通过排针用杜邦线连接到调试器

jtag_connect_pin

连接到 JTAG 调试器后,在串口中使用 memtool 工具设置一下 pinmux(这一步是在开发板上执行,memtool工具也是在开发板中安装):

sudo apt install memtool
sudo memtool mw 0xfffff4a404 0

该 pinmux 设置会在关机后失效。因为 JTAG 引脚用作了 USB 路选的功能,在每次调试时设置一下 pinmux 即可。

接下来下载安装 debug server,在平头哥官网下载
下载完成后,参考平头哥官方文档安装。

确认连接好设备,并且正确设置 pinmux 之后, 以 Linux 为例,使用命令 DebugServerConsole 打开 DebugServerConsole:

open_debugserver

即可看到成功连接:

check_debugserver

GPU

使用命令以下命令可以实时查看 GPU 的状态:

sudo watch cat /sys/kernel/debug/pvr/status

在 xfce 桌面下,GPU 的状态如下:

gpu_status_desktop

使用 Chromium 浏览器播放视频时,GPU 的状态如下:

gpu_status_play_video

NPU

注意:使用 NPU 驱动,需要使用20230920以上版本镜像,该镜像开机会自动加载 NPU 相关驱动。

LicheePi4A 板载了一颗支持 4TOPS@INT8 通用 NNA 算力,主频 1GHz 的 NPU。Wiki 中包含的支持 NPU 的示例如下:

示例名称 示例功能 使用模型 接口 HHB版本
Mobilenetv2 做图像分类 图像分类 mobilenetv2 c/c++ 2.4及以上
YOLOv5 做目标检测 目标检测 YOLOv5 python 2.4及以上
RTMPose 做姿态估计 姿态估计 RTMPose python 2.6及以上

为了将上述示例中的模型交叉编译为 LicheePi4A 上的可执行程序,我们首先需要在自己的电脑上搭建 HHB 开发环境。

推荐环境:ubuntu20.04 系统,Docker 使用20.10.21版本。推荐使用 Docker 镜像来搭建环境。

环境配置

开发板配置

SHL 库安装

使用 pip 安装

pip3 install shl-python

安装后,使用 --whereis 查看安装位置

python3 -m shl --whereis th1520
# 若使用纯 CPU 推理,则替换为 python3 -m shl --whereis c920

根据打印的位置,将目录中的动态库复制到 /usr/lib 目录中,比如,打印的是:

/home/sipeed/ort/lib/python3.11/site-packages/shl/install_nn2/th1520

可以使用复制命令:

sudo cp /home/sipeed/ort/lib/python3.11/site-packages/shl/install_nn2/th1520/lib/* /usr/lib/

python 虚拟环境

需要先安装 python 虚拟环境,再使用 pip3 安装 python 包。
使用如下命令,安装 venv 包,用于创建python虚拟环境(以在 root 目录中创建 python 虚拟环境为例):

sudo -i
apt install python3.11-venv
cd /root
python3 -m venv ort
source /root/ort/bin/activate

HHB-onnxruntime 安装

HHB-onnxuruntime 是移植了 SHL 后端(execution providers),让 onnxruntime 能复用到 SHL 中针对玄铁 CPU 的高性能优化代码。

CPU 版本

wget https://github.com/zhangwm-pt/onnxruntime/releases/download/riscv_whl_v2.6.0/hhb_onnxruntime_c920-2.6.0-cp311-cp311-linux_riscv64.whl
pip install hhb_onnxruntime_c920-2.6.0-cp311-cp311-linux_riscv64.whl

NPU 版本

wget https://github.com/zhangwm-pt/onnxruntime/releases/download/riscv_whl_v2.6.0/hhb_onnxruntime_th1520-2.6.0-cp311-cp311-linux_riscv64.whl
pip install hhb_onnxruntime_th1520-2.6.0-cp311-cp311-linux_riscv64.whl

x86主机配置

首先要在自己的电脑上安装 Docker,先卸载可能存在的 Docker 版本:

sudo apt-get remove docker docker-engine docker.io containerd runc

安装Docker依赖的基础软件:

sudo apt-get update
sudo apt-get install apt-transport-https ca-certificates curl gnupg-agent software-properties-common

添加官方源:

curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo apt-key add -
sudo add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable"

安装 Docker:

sudo apt-get update
sudo apt-get install docker-ce docker-ce-cli containerd.io

安装完毕后,获取 HHB 环境的 Docker 镜像:

docker pull hhb4tools/hhb:2.4.5

拉取镜像完毕后,使用下面的命令进入 Docker 镜像:

docker run -itd --name=your.hhb2.4 -p 22 "hhb4tools/hhb:2.4.5"
docker exec -it your.hhb2.4 /bin/bash

进入 Docker 镜像后,可使用下面的命令确认 HHB 版本:

hhb --version

进入 Docker 镜像中后,还需要配置交叉编译环境。注意必须要使用这这里的工具链,否则编译出的二进制文件无法在 LicheePi4A 上运行。

export PATH=/tools/Xuantie-900-gcc-linux-5.10.4-glibc-x86_64-V2.6.1-light.1/bin/:$PATH

clone NPU 示例代码:

git clone https://github.com/zhangwm-pt/lpi4a-example.git

至此,HHB 环境初步搭建完成。可以尝试以下的 NPU 示例:

Mobilenetv2 做图像分类
YOLOv5 做目标检测

NPU 相关 API 等其他信息,请查看hhb-tools 语雀文档

其它

欢迎投稿~ 投稿接受后可得¥5~150($1~20)优惠券!
