更新板载调试器（固件）

2025-02-18
更新历史
日期 版本 作者 更新内容
2025-02-18 v0.8 Serika
  • First release

概述

所有 Sipeed Tang 系列均有板载调试器（独立的 SOM 除外）。调试器是具有自己固件的独立 MCU。用户可以自行更新这些调试器的固件以获取功能更新和错误修复。

我们需要使用 BouffaloLabDevCube 对这些板载调试器主控进行编程，有关 博流MCU 的 *芯片 & 工具* 的文档可以在此处找到 【点我跳转】。

这里有一个简略的步骤说明：

  • 首先，根据您所使用的操作系统，选择下载并安装相应版本的更新工具，如BouffaloLabDevCube；
  • 从 Sipeed 下载站 获取适用于您主板的更新调试器固件，请注意区分您的开发板的型号；
  • 请参阅 博流智能官方网站 上相应的官方文档来更新板载调试器的固件；
  • 对于 Windows 用户，下方有详细的分步骤教程。其他操作系统的用户请参考 Windows 的步骤并根据实际情况相应变通。

教程

硬件准备

要将板载调试器置于 DFU 模式，请在打开电路板电源或使用电缆连接电路板的调试 USB 端口之前按下 *更新按钮* 或短接相应的 *测试点*。

请参阅下文了解相应的 *更新按钮* 和 *测试点*。

Tang nano 系列

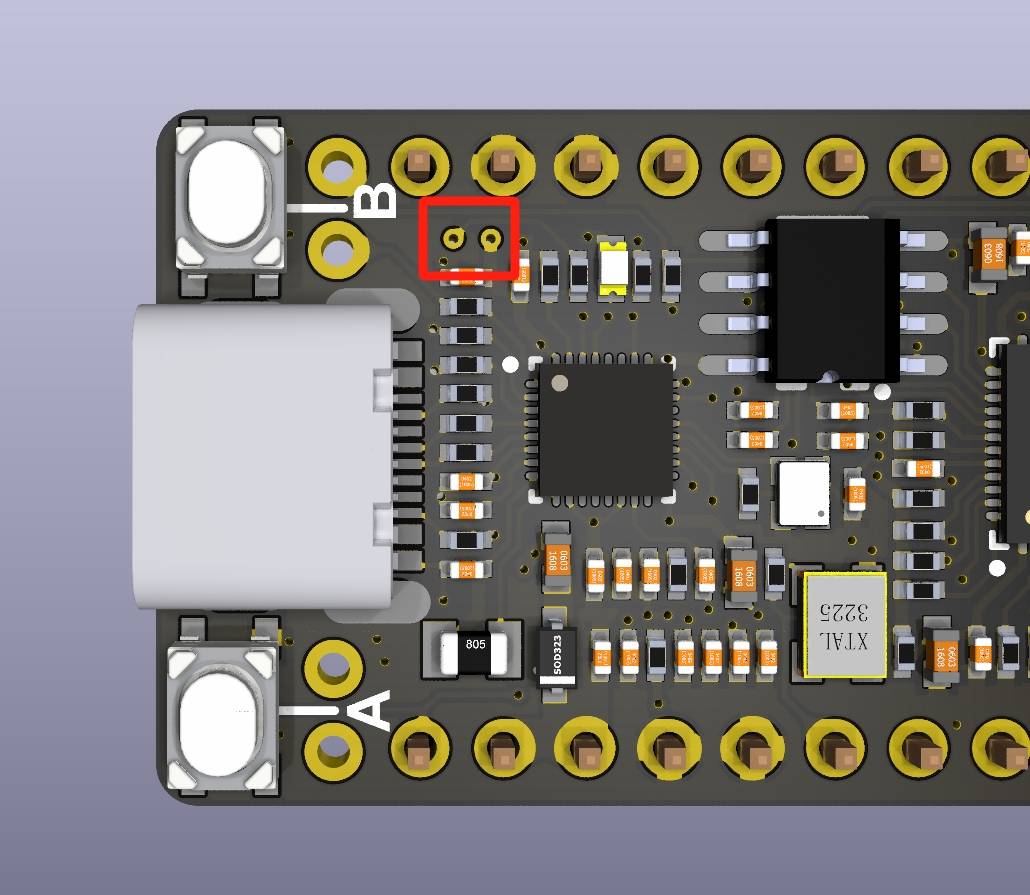

  • Tang nano 1K

    2 个 测试点 位于PCB的 TOP 面的左上角，按键KEY-B 后面。

    CSS Indentation
    点击此处查看nano 1K的下载器测试点的位置

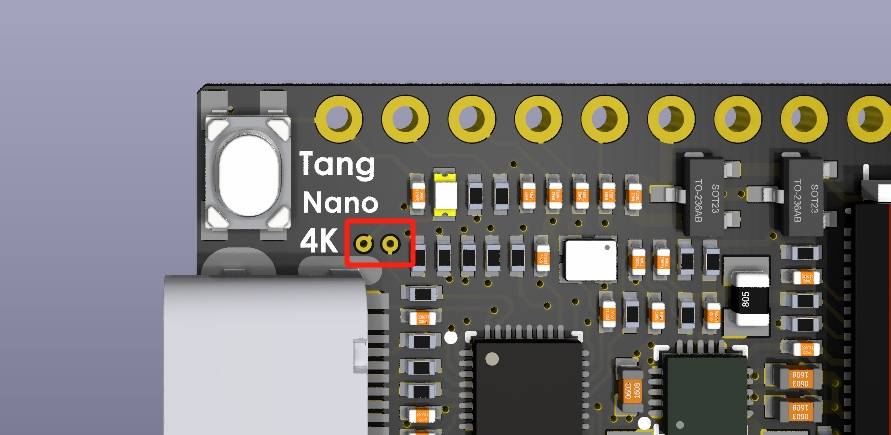

  • Tang nano 4K

    2 个 测试点 位于PCB的 TOP 面的左上角，USB-C 连接器后面。

    CSS Indentation
    点击此处查看nano 4K的下载器测试点的位置

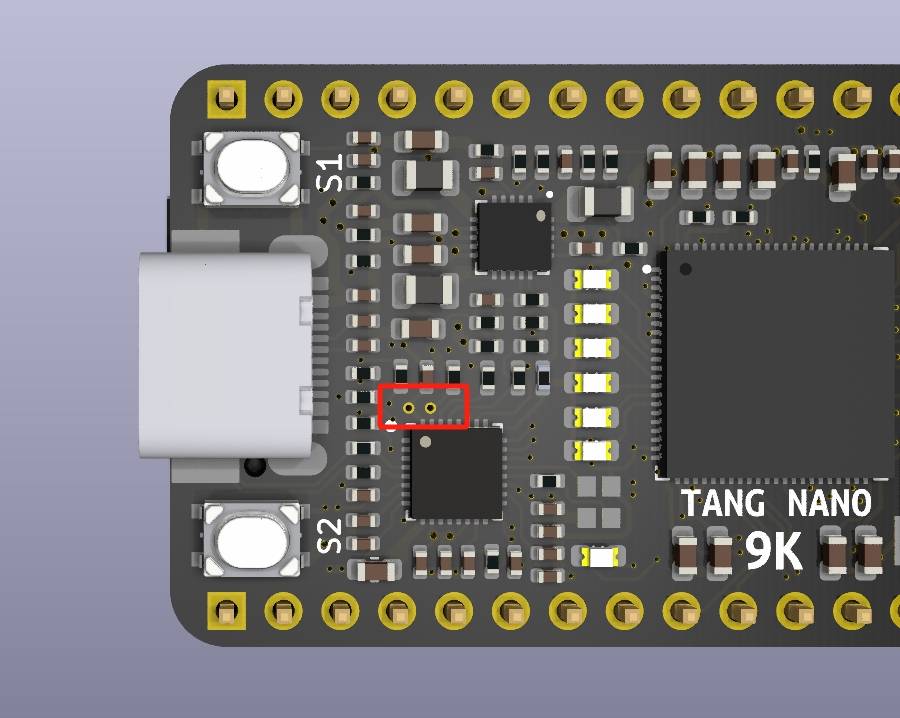

  • Tang nano 9K

    2 个 测试点 位于PCB的 TOP 面的中间左侧，USB-C 连接器后面。

    CSS Indentation
    点击此处查看nano 9K的下载器测试点的位置

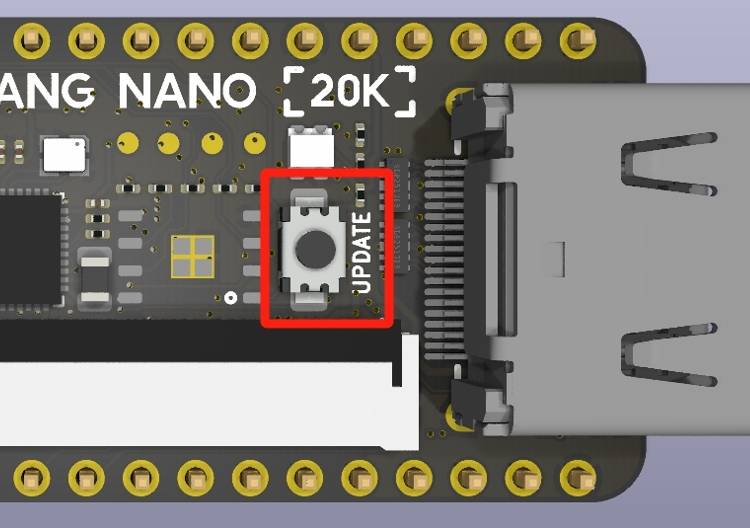

  • Tang nano 20K

    更新按钮 位于PCB的 TOP 面的 HDMI 连接器后面的，旁边有丝印 UPDATE。

    CSS Indentation
    点击此处查看nano 20K的下载器测更新按钮的位置

Tang Primer 系列

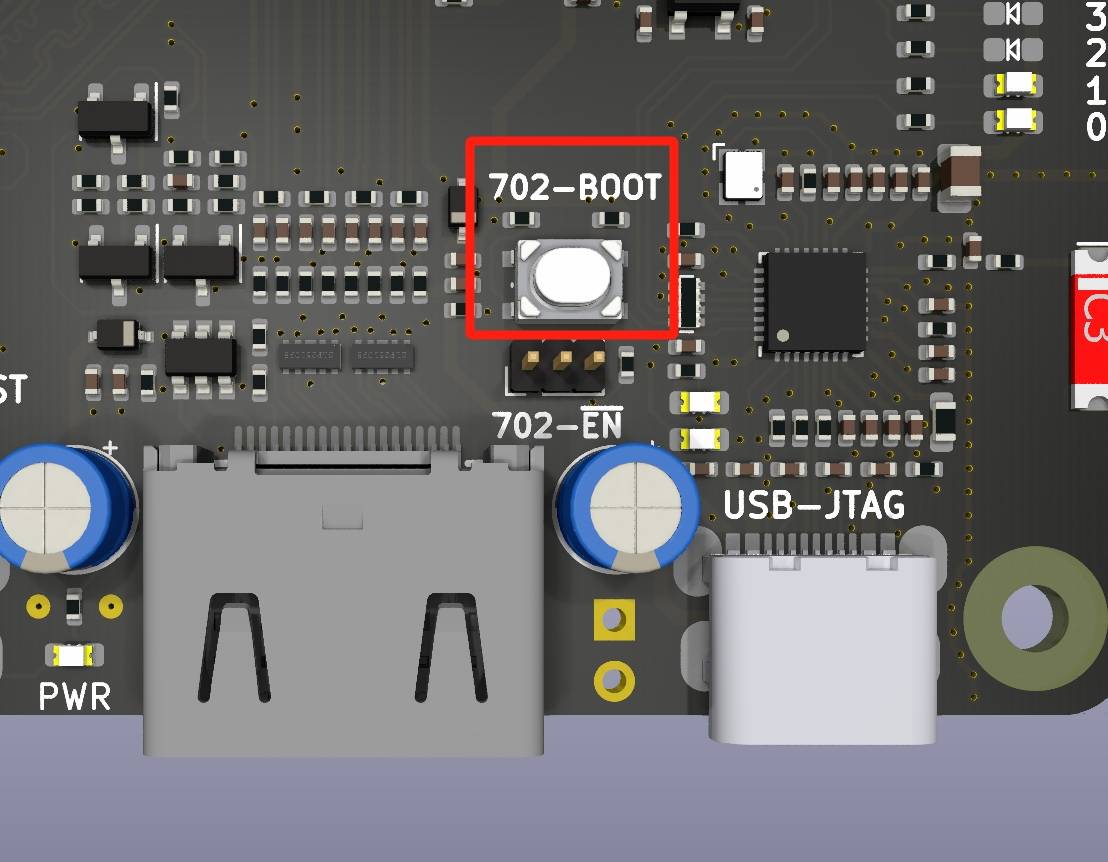

  • Tang Primer 20K Dock

    更新按钮 位于PCB的 TOP 面的 HDMI 连接器后面的，旁边有丝印 UPDATE。

    CSS Indentation
    点击此处查看Primer 20K Dock的下载器测更新按钮的位置

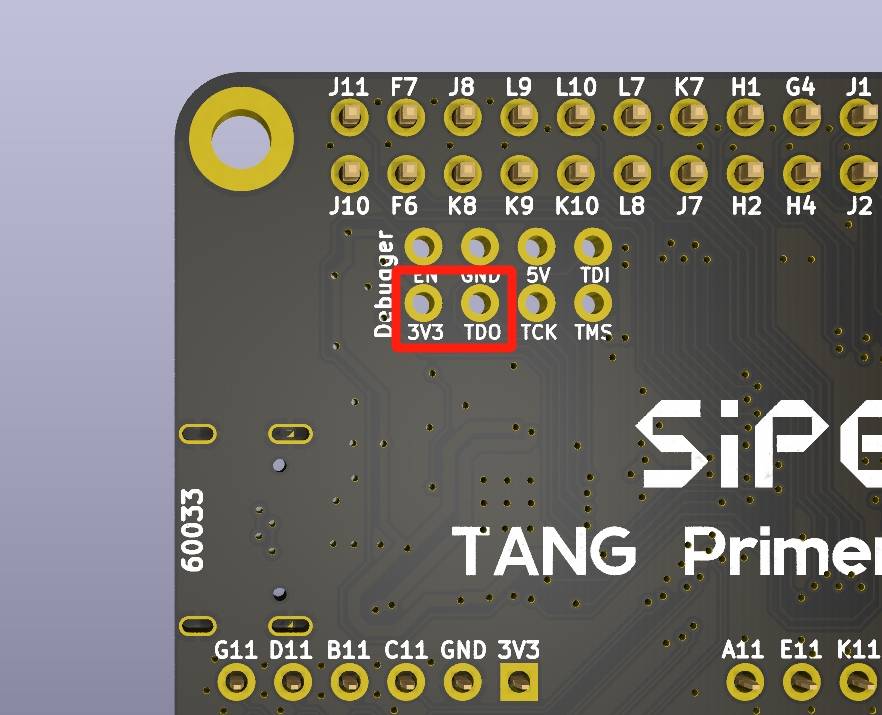

  • Tang Primer 25K Dock

    2 个 测试点 位于PCB的 BOT 面的左上角，丝印标记为 3V3 和 TDO。

    CSS Indentation
    点击此处查看Primer 25K Dock的下载器测试点的位置

  • Tang Primer 15K Dock（尚未发布）

    *TBD*

    CSS Indentation
    点击此处查看Primer 15K Dock的下载器测试点的位置

Tang MEGA 系列（包含Tang Console）

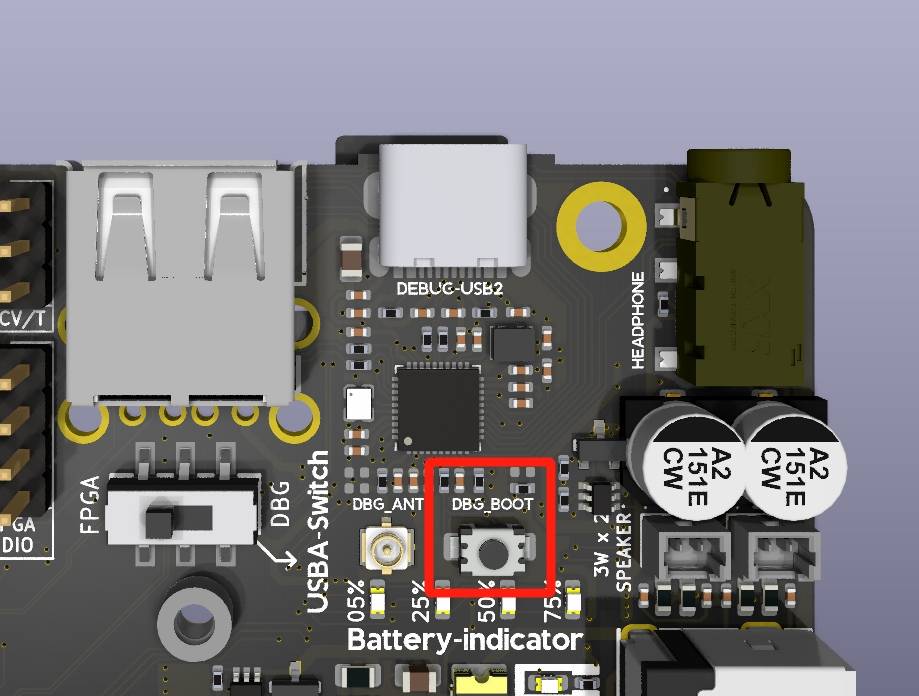

  • Tang MEGA NEO Dock（包含 Tang MEGA 138K Dock）

    更新按钮 位于 PCB 的 TOP 面 USB-C 连接器下方，丝印标记为 DEBUG-USB2。

    CSS Indentation
    点击此处查看MEGA NEO Dock的下载器测更新按钮的位置

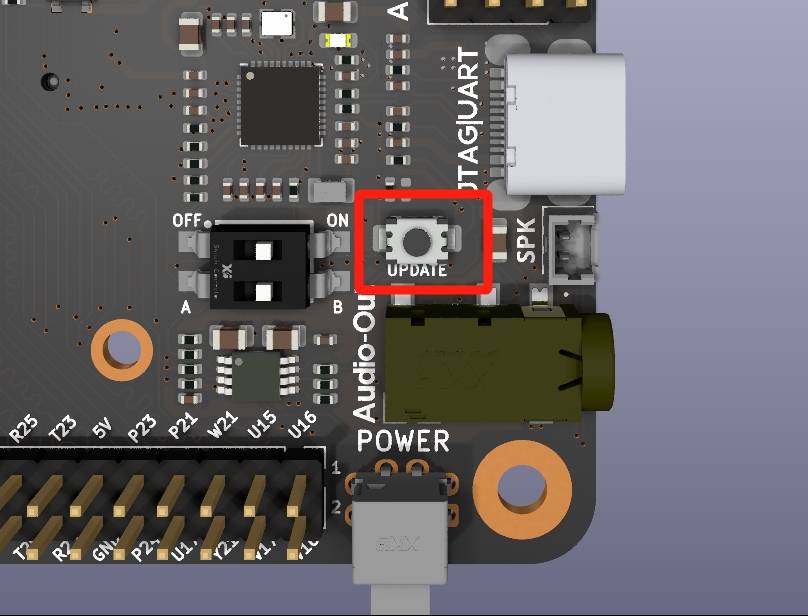

  • Tang MEGA 138K Pro Dock

    更新按钮 位于 USB-C 连接器的左侧，在PCB的 TOP 面标记为 JATG|UART。

    CSS Indentation
    点击此处查看MEGA 138K Pro Dock的下载器更新按钮的位置

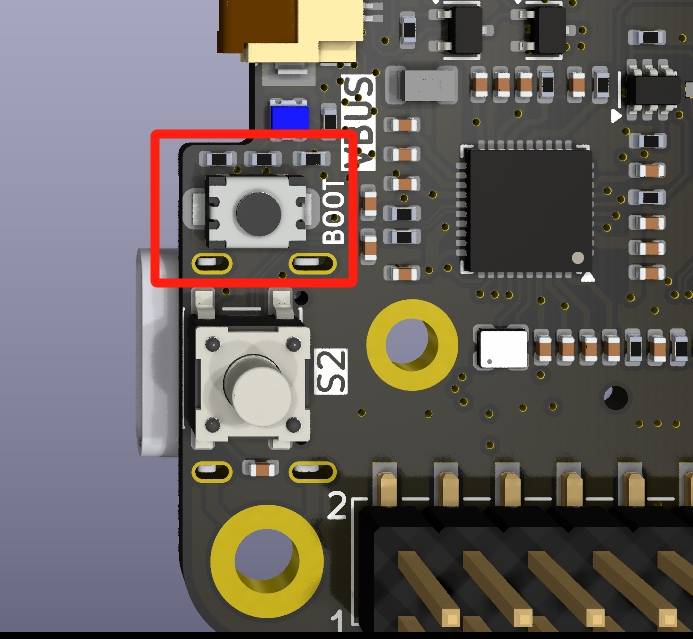

  • Tang Console

    更新按钮 位于 USB-C 连接器的另一侧，在 PCB 的 TOP 面，是两个按钮中较矮的一个，丝印标记为 BOOT。

    CSS Indentation
    点击此处查看 Console 的下载器测试点的位置

软件准备

  • 首先从 BouffaloLab 官网 下载 BouffaloLabDevCube，最新版本为 1.9.0 (2025 年 2 月 10 日)

    点击查看图片详情

  • 解压下载的内容，并执行相应的可执行文件，在 Windows 下是 BLDevCube.exe

    点击查看图片详情

  • 在弹出的窗口中，选择芯片型号为 BL616/618

    点击查看图片详情

  • 在新窗口中，选中 *Single download option* 下方的 Enable 复选框。单击 Browse 按钮选择要更新的固件档案

    点击查看图片详情

  • 让板载调试器进入 DFU模式，它应该是 BL702 或 BL616 的 CDC-ACM 设备。在 Windows 上这会注册一个新的 COM 端口，在此示例中为 COM12

    • 关于如何让板载调试器进入 DFU模式，请参考上一章节【点我跳转】

    • 对于 Linux 用户，CDC-ACM 通常注册为 /dev/ttyACMx

    • 对于 macOS 用户，它可能注册为 /dev/tty.usbmodemxxxx 或/dev/cu.usbmodemxxxx （每个 x 代表一位数字）

    点击查看图片详情

  • 然后设置 BLDevCube，如下所示。设置固件档案位置、DFU 模式的端口，然后单击 Open UART，最后单击 Create & Download。

    点击查看图片详情

  • 等待下载完成，如下图所示绿色进度条到100%，下方 log 提示 [All Success] 即为下载完成

    点击查看图片详情

确认结果

完成以上步骤后，我们需要确认板载调试器的固件是否烧录成功。通常重新插拔 USB 线或重新给板子上电即可确认。

  • 在 Windows 中，可以在设备管理器中看到两个新设备：USB Converter A 和 USB Converter B。

    点击查看图片详情

  • 要确认调试器固件版本，请双击任意一个 USB Converter，然后转到“Details”选项卡。然后从下拉菜单中选择 父系 或 上层 选项：

    点击查看图片详情

  • 如下图所示，最后 10 位数字 2025102315 是调试器固件版本的序列号。 Linux 和 macOS 用户可以使用命令 dmesg 检查内核日志中的序列号。

    点击查看图片详情

最新固件

所有Tang系列板载调试器的最新固件序列号记录在这里：

开发板型号 MCU 型号 下载链接 串号 SHA256 杂凑/校验
nano 1K BL702 N/A N/A N/A
nano 4K BL702 N/A N/A N/A
Nano 9K BL702 N/A N/A N/A
Primer 20K BL702 N/A N/A N/A
nano 20K BL616 点我 2025012315 bl616_fpga_partner_20kNano.sha256
Primer 25K BL616 点我 2025012315 bl616_fpga_partner_25kDock.sha256
Mega NEO BL616 点我 2025012315 bl616_fpga_partner_NeoDock.sha256
Mega 138K Pro BL616 点我 2025012315 bl616_fpga_partner_138kproDock.sha256
Console BL616 点我 2025012319 bl616_fpga_partner_Console.sha256

故障排除

如果您在使用过程中遇到任何问题，或者对文档有任何意见或建议，请随时向我们反馈。联系方式如下。

在大多数情况下，对于MCU相关的问题 *博流智能* 的官方文档足以进行故障排除。【点击这里】以访问相关文档。

常见问题

  • TBD，等待收集反馈后再添加。
