SPMOD - Weather

概述

<img src="../../assets/spmod/spmod_weather/sp_weather.png"

SPMOD - Weather (气象站模块), 集成三轴传感器 QMC7983,与温湿度气压传感器 BME280。

SPMOD - Weather 介绍

特性:

  • 采用 Sipeed-SPMOD 接口(2*4PIN 2.54mm 排针),统一 MaixPy 开发板接口
  • 通过SP-MOD I2C接口连接
  • 磁性传感器:QMC7983是一个内置灵敏度补偿与NTC的三轴磁性传感器,I2C接口输出(最高频率400KHz),具有出色的动态范围和精度以及超低的功耗
  • 磁感应量程:±30 高斯
  • 温湿度气压传感器:BME280是同时集成了温湿度与气压传感器的数字传感器
  • 模块尺寸:25.0*10*2.9mm

传感器特性:

磁性传感器 QMC7983
工作电压 2.6V~3.6V
工作电流 70uA
休眠电流 <1uA
磁感应量程 ±30 高斯
精度 每 LSB 1mG
RMS 噪声 2 mG
对外接口 I2C,默认地址 0x2C,可通过选择电阻调节

温湿度气压传感器 BME280
工作电压 1.71V~3.6V
工作电流 <633uA
休眠电流 <5uA
湿度传感器的关键参数: ---
响应时间(𝜏63%) 1s
精度公差 ±3% 相对湿度
磁滞 < 2% 相对湿度
气压力传感器的关键参数: ---
RMS 噪声 0.2 Pa(等效 到海拔 1.7 厘米)
偏移温度系数 ±1.5 Pa/K(等效温度变化 1°C 时,达到海拔 ±12.6 cm1s)
对外接口 I2C,默认地址 0x76, 可通过选择电阻调节

SPMOD_Weather 模块引脚定义:

引脚序号 引脚名称 类型 引脚说明
1 GND G 模块电源地
2 NC NC 悬空引脚,无功能
3 NC NC 悬空引脚,无功能
4 SDA I/O 模块I2C串行数据引脚
5 3V3 V 模块电源输入正
6 NC NC 悬空引脚,无功能
7 NC NC 悬空引脚,无功能
8 SCL I 模块I2C串行时钟引脚

接线方式

MCU:FUN(IO) SP_RFID
I2C:SDA(IO_7) SDA
NC(IO_15) NC
NC(IO_20) IRQ
NC(IO_21) NC
GPIOHS(IO_8) SHT
I2C:SCL(IO_6) SCL
2.8~3.5V 3.3V
GND GND

使用例程

  • 流程
    1. 初始化 weather=SPWeather(i2c=i2c_bus) # create sp_weather
    while 1:
    time.sleep_ms(500)
    print(weather.qmc_read_xyz) # QMC7983 read data
    print(weather.bme_values) # BME280 read data
    2. 校准(可选)
    3. 读取距离(多种模式可选)

C 示例:


    fpioa_set_function(Weather_SCL, FUNC_I2C0_SCLK + Weather_I2C_DEVICE * 2); // Weather_SCL: 6;
    fpioa_set_function(Weather_SDA, FUNC_I2C0_SDA + Weather_I2C_DEVICE * 2); // Weather_SDA: 7;

    maix_i2c_init(Weather_I2C_DEVICE, 7, 400000); // Weather_I2C_DEVICE: 0;

    rslt = qmc_init(); // Magnetic sensor QMC7983 init
    rslt = bme280_init(&dev); // Temperature, humidity and pressure sensors BME280 init
    stream_sensor_data_normal_mode(&dev); // read and print sensor data

MaixPy 例程:


    i2c_bus = I2C(I2C.I2C0, freq=100*1000, scl=6, sda=7) # scl: io_6, sda: io_7

    weather=SPWeather(i2c=i2c_bus) # create sp_weather
    while 1:
        time.sleep_ms(500)
        print(weather.qmc_read_xyz) # QMC7983 read data
        print(weather.bme_values) # BME280 read data

运行环境

语言 开发板 SDK/固件版本
C MaixCube kendryte-standalone-sdk v0.5.6
MaixPy MaixCube maixpy v0.5.1

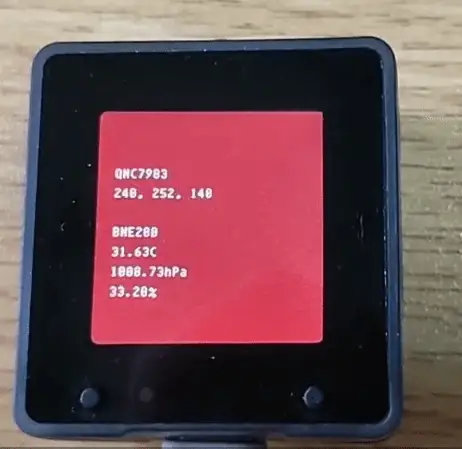

运行结果

  • C

  • MaixPy

参考设计

  • SPMOD_Weather 尺寸图:
