Tang Nano 4K 开发板
Tang Nano 4K是基于高云半导体的小蜜蜂系列 GW1NSR-LV4C 设计的简约型开发板。开发板设计小巧精致，将芯片的所有资源都引出，板载Type-C、USB-JTAG、DVP、HDMI座子及其电路等，并把所有IO资源引出，方便开发者拓展使用，非常适用于小型数字逻辑的设计和实验。
产品参数
Tang Nano 4K开发板板载的GW1NSR-LV4C，是一款系统级封装芯片，内部集成了GW1NS系列可编辑逻辑器件产品和PSRAM存储芯片。
- 下表为与前代同系列产品对比图
| 型号 | Tang Nano | Tang Nano 4K |
|---|---|---|
| FPGA芯片 | GW1N-1-LV | GW1NSR-LV4C |
| 逻辑单元 | 1152 | 4608 |
| 寄存器 | 864 | 3456 |
| 硬核处理器 | 无 | Cortex-M3 |
| Block SRAM(bits) | 72K | 180K |
| 用户闪存(bits) | 96K | 256K |
| 锁相环PLL | 1 | 2 |
| I/O Bank 总数 | 4 | 4 |
| 最多用户I/O数 | 41 | 44 |
| 显示屏接口 | 标准40P RGB LCD接口 | HDMI接口 |
| 摄像头接口 | None | 常见的DVP顺序接口 |
| 尺寸 | 58.4mm*21.3mm | 60mm*22.86mm |
| 下载接口 | USB Type-C接口 | USB Type-C接口 |

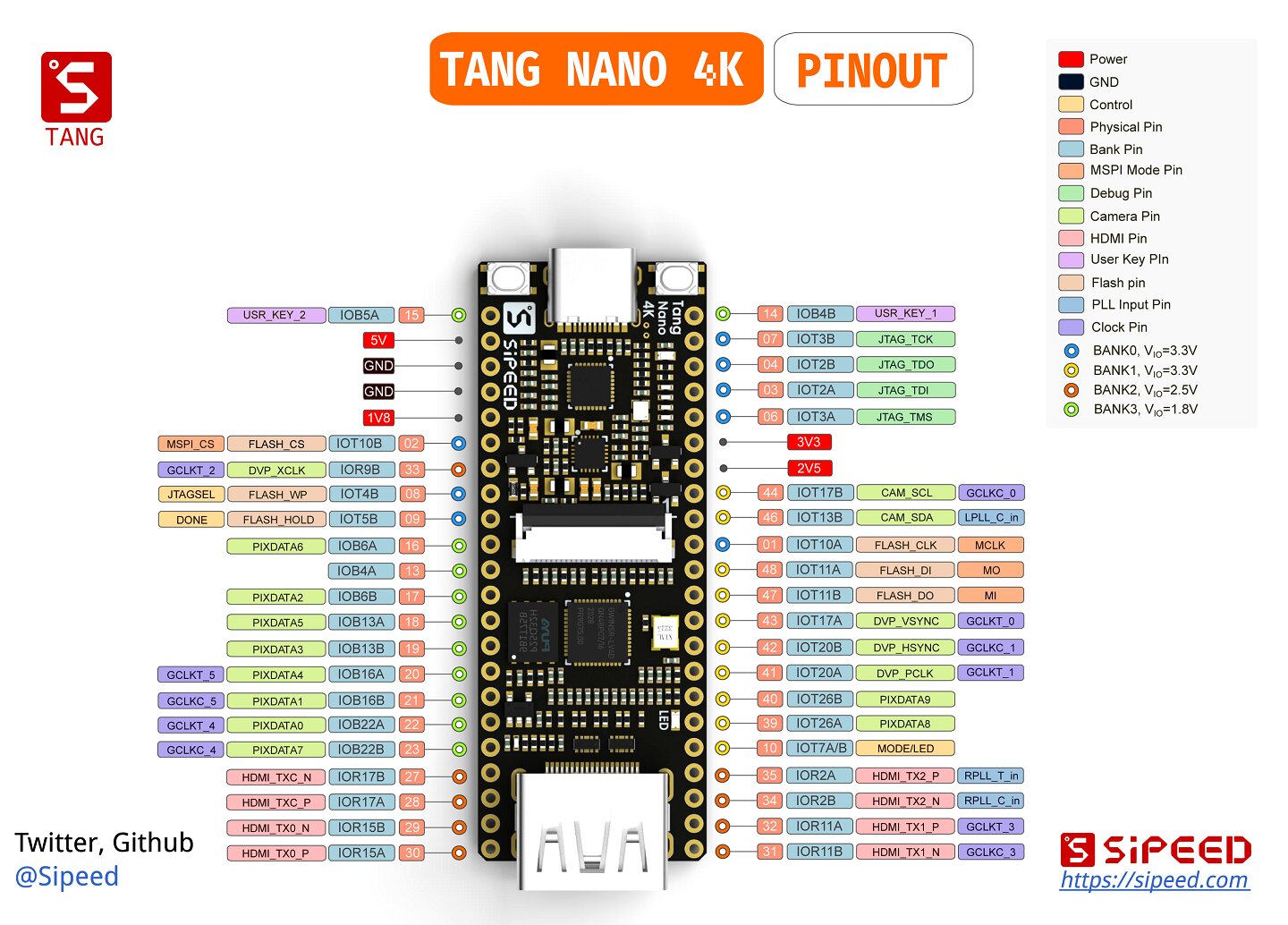

引脚图
开发环境
- 安装 IDE 点我
下载方式
Tang Nano 4K 开发板板载 BL702 芯片，为 GW1NSR-4C 提供 JTAG 调试功能，可以直接使用 IDE 里面的 Programmer 软件来下载固件到 FPGA。
资料
补充
- 如果有什么疑问，欢迎加群
834585530, 或者直接在本页下方留言讨论。 - 有问题的话先去 常见问题 自查。
- 对于 Cortex-M3 硬核建议使用串口来打印调试信息来纠错，或者有能力的可以选择其他方式。
- 对于板子上面的 IO 引脚使用，需要注意与 HDMI 引脚复用的 IO，可能因为外部上拉而导致排针上与 HDMI 复用的 IO 所表现的实际结果与自己想要的不符合。
