交换机管理

简介

NanoCluster 搭载 JL6108 千兆交换机芯片，该芯片基于 RISC-V 架构，既可作为即插即用的傻瓜交换机使用，也可作为可本地管理的二层交换机，支持通过 Web 进行配置。主要功能包括：

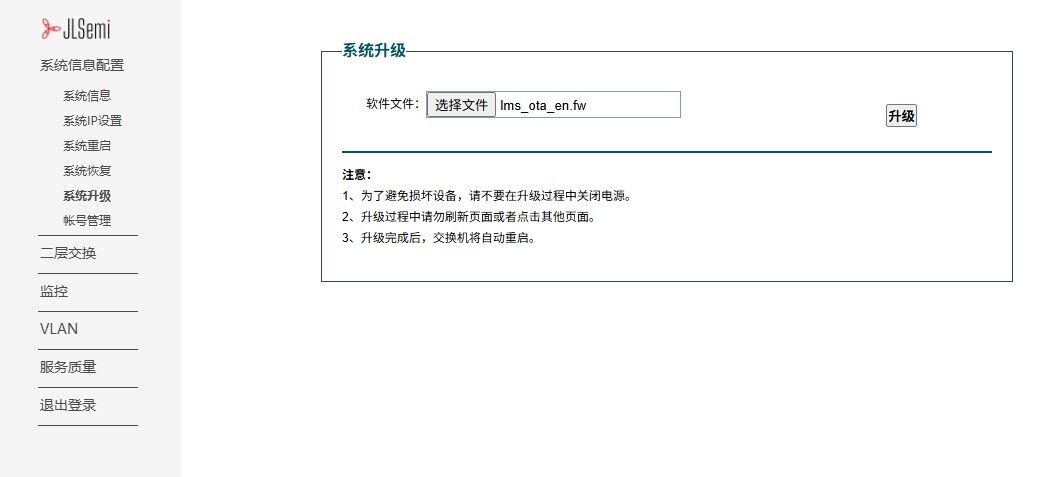

  • 系统管理：显示系统信息、支持重启、恢复出厂设置、固件升级
  • 网络配置：支持静态 IP 和 DHCP 动态 IP 配置
  • 端口管理：端口启用/禁用、链路速率设置、流控管理
  • 端口汇聚：支持端口绑定，提高带宽利用率
  • 安全与隔离：端口隔离、防止数据泄露
  • 流量监控：端口 MIB 统计、流量分析
  • 环路保护：防止网络环路，提升网络稳定性
  • VLAN 配置：支持 MTU VLAN、基于端口的 VLAN、802.1Q VLAN、PVID 设置
  • QoS 配置：基于端口、PCP、DSCP 进行流量优先级管理
  • 带宽与风暴控制：支持基于端口的带宽限制与广播风暴抑制

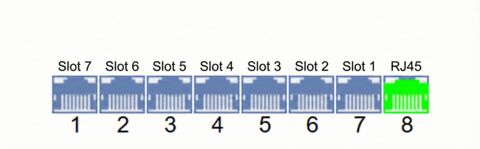

端口分配

集群底板通过 JL6108 交换机连接各个核心板（SOM），端口分配如下：

交换机端口 连接设备
Port 1 Slot 7
Port 2 Slot 6
Port 3 Slot 5
Port 4 Slot 4
Port 5 Slot 3
Port 6 Slot 2
Port 7 Slot 1
Port 8 集群底板 RJ45 接口（用于连接外部网络）

使用教程

  1. 确保设备连接
    确保 NanoCluster 已上电，并通过网线将板载网口与管理主机相连。

  2. 配置 IP 地址
    交换机的默认 IP 地址为 10.10.11.10/24，请确保管理主机的 IP 地址与其处于同一网段，例如 10.10.11.x（x 取值范围：1-254，且不能为 10），子网掩码设为 255.255.255.0。

    IP 配置

  3. 访问管理界面
    在浏览器地址栏输入 http://10.10.11.10 并回车，即可进入交换机的登录界面。

    登录界面

  4. 登录管理系统
    在登录界面输入 管理员账号和密码（默认均为 admin），然后点击 登录，进入交换机管理界面首页。

    管理系统首页

基本配置

端口管理

JL6108 交换机提供端口状态管理功能，支持 端口启用/禁用、速率设置、流控管理。

  • 启用/禁用端口：可在 端口管理 页面找到目标端口，选择“启用”或“禁用”
  • 修改端口速率：支持 10Mbps / 100Mbps / 1000Mbps 三种模式
  • 流控：可开启端口流控，防止数据丢失

端口管理

VLAN 配置

VLAN（虚拟局域网）用于划分不同的网络区域，防止广播风暴，提高网络安全性。

配置端口 VLAN

  1. 进入端口 VLAN 界面
    在 Web 管理界面，依次进入：VLAN >> 端口 VLAN，进入 VLAN 配置页面。

  2. 启用端口 VLAN 功能
    勾选 “端口 VLAN 使能” 选项，并点击 应用 按钮。

  3. 创建 VLAN 2 并配置端口成员

    • 在 VLAN ID 输入框中输入 2
    • 勾选 端口 2 ~ 4
    • 点击 应用 按钮以保存配置

  4. 查看端口成员表
    配置完成后，端口 2 ~ 4 将自动从 VLAN 1 中移除，并加入 VLAN 2。

    端口 VLAN 配置示例

QoS 配置（流量优先级）

QoS 用于保障高优先级流量（如视频会议、VoIP）的稳定性：

  1. 进入“QoS 设置”
  2. 选择 基于端口/802.1P/DSCP 的 QoS 策略
  3. 设置 高/中/低优先级队列
  4. 保存设置，QoS 规则生效

QoS 配置

更多配置

JL6108 交换机还支持更多高级功能，详细配置说明，请参考官方手册。

点击此处查看完整手册

我们提供基于 RISC-V 架构的 JL6108 SDK，用户可以从以下链接下载 SDK 并进行自主开发。

JL6108 SDK
