TranslateM0P Dock
2023-03-09
更新历史
| 日期 | 版本 | 作者 | 更新内容 |
|---|---|---|---|
| 2023-03-09 | v0.1 | wonder |
|

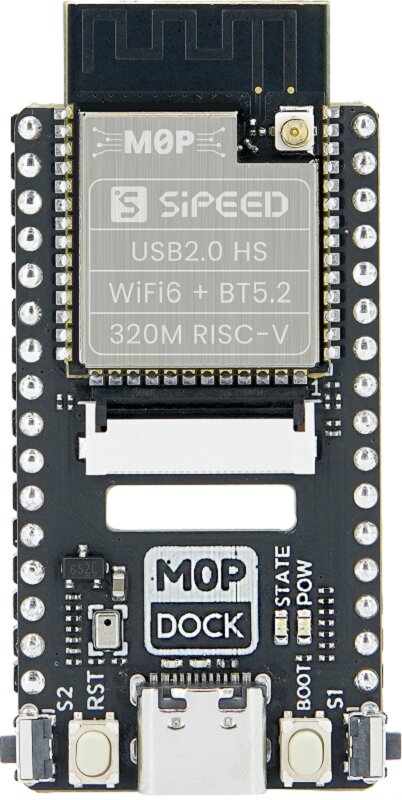

板卡概述
Sipeed M0P Dock 是使用 Sipeed M0P 模组设计的开发板，主控是 博流智能科技 的 BL618 芯片，支持 Wifi6 和蓝牙 5.2 无线协议，默认最高主频 320MHz，支持 USB2.0 HS。板卡上有 DVP 接口来连接摄像头，有 FPC 座子来连接屏幕，有 TF 卡槽来扩展存储，还有一颗 WMM7027ATSN1 MEMS 麦克风用于自定义功能，板卡上还有电池充电管理电路，支持使用锂电池供电。
购买链接：淘宝
板卡特点
- 主芯片 BL618 RV32 320MHz RISC-V
- 支持 2.4G WIFI6（IEEE 802.11 b/g/n/ax）
- 支持蓝牙 5.x 双模（BT+BLE）和 Zigbee / IEEE 802.15.4
- USB 2.0 Type-C（480Mhz）（可用作下载固件和USB转串口）
- DVP 摄像头连接器
- SPI 屏幕连接器（可以连接3.92寸320x320方形电容触摸屏）
- 4.2V 锂电池充电电路
- 1 个 TF 卡连接器（SDIO接口）
- 1 个模拟麦克风、2 个 ADC 按键和 1 个状态指示灯
板卡参数
| M0P Dock 参数 | ||
|---|---|---|
| M0P 模组 | ||
| RISC-V CPUs：RV32 320MHz | ||
| SRAM: 480KB + 4MB | ||
| 支持接口 | ||
| DVP Camera | ||
| Display（QSPI、DBI） | ||
| USB2.0 HS OTG(High-Speed 480Mhz) | ||
| SPI | ||
| UART * 2 | ||
| IIC * 2 | ||
| IIS | ||
| 10bit-GPDAC | ||
| 12~16bit GPADC | ||
| ACOMP | ||
| PWM | ||
| SDIO2.0 | ||
| Audio Codec | ||
| 无线： · 支持Wi-Fi 802.11 b/g/n/ax（WiFi6） · 支持蓝牙 5.x 双模(BT+BLE) · 支持Wi-Fi / 蓝牙/ Zigbee 共存 （更详细的特性请查看芯片 datasheet） |
||
| 板载部件 | ||
| USB2.0 Type-C 母座连接器: 可用作USB通信、下载固件和USB转串口 |
||
| DVP 摄像头连接器： 通用接口，可以连接 GC0328 摄像头模组 |
||
| SPI 屏幕连接器： 可以连接 3.92 寸 320x320 方形电容触摸屏 |
||
| SPI FLASH（默认8MByte） | ||
| 1 个 TF 卡连接器（SDIO接口） | ||
| 1 个模拟麦克风：WMM7027ATSN1（全指向，灵敏度 -38dB，信噪比 59dB ） | ||
| 2 个 ADC 按键（在板子两侧） | ||
| 1 个电源指示灯和 1 个状态指示灯 | ||
| 两侧排针引出所有 IO（出厂已经焊接好排针） | ||
| 4.2V 锂电池充电电路： · USB 给整板供电，整板给电池供电，电池与整板主电源之间有二极管防倒灌 · 电池电压低于 3.3V 时 BL618 芯片会被强制处于复位状态 · 只支持最大电压是 4.2V 的可充电锂电池，不支持最大电压小于 4.2V 的可充电锂电池及不可充电的电池 |
||
引脚分布
- STATE LED 接到 GPIO21
- POW LED 接到 3.3V。板卡正常运行时亮起
产品对比
| --- | M0P Dock | ESP32-S3-DevKitC |
|---|---|---|
| MCU | 单核320Mhz RISC-V | 双核240Mhz |
| SRAM | 480KB + 4MB | 512KB + 2MB(optional) |
| ROM | √ | √ |
| SPI Nor Flash | 8MB(optional) | 8MB(optional) |
| WIFI | IEEE 802.11 b/g/n/ax (WiFi6) | IEEE 802.11 b/g/n |
| BLE | √ | √ |
| I2C/UART/SPI | √ | √ |
| Microphone | 模拟麦克风 | × |
| LCD | 支持 3.92 英寸电容触摸屏 | × |
| Camera | DVP camera | × |
| USB | USB 2.0 High speed OTG（480Mbps） | USB 2.0 Full speed OTG（12Mbps） |
| 固件下载方式 | USB | USB |
软件描述
| M0P 模组 | |
|---|---|
| OS | 支持FreeRTOS |
| 开发方式 | · 原生C SDK · MaixHAL C 模块 · PikaPython |
| SDK | github |
| Examples | github |
板卡资料
- 博流官方文档
- BL618 数据手册 (gitee)
- BL618 参考手册 (gitee)
- Sipeed Examples（github）
- Bouffalolab SDK (github)
- 交流 QQ 群：
816177882。点我加群 - 论坛：bbs.sipeed.com
注意事项
| 项目 | 注意事项 |
|---|---|
| 静电防护 | · 请注意避免静电打到 PCBA 上；接触 PCBA 之前请把手的静电释放掉 |
| 容忍电压 | 所有 GPIO 都是 3.3V 电平，请不要让 GPIO 的实际工作的电压超过额定值，否则会引起 PCBA 的永久性损坏 |
| 避免短路 | 请在上电过程中，避免任何液体和金属触碰到 PCBA 上的元件的焊盘，否则会导致短路，烧毁 PCBA |
| FPC 座子 | 在连接 FPC 软排线的时候，请确保排线无偏移地完整地插入到排线中 |
| BOOT 模式选择 |
在启动时，芯片判定 BOOT 引脚的电平，选择两个启动选项之一 · BOOT 低电平：从 FLASH 加载固件 · BOOT 高电平：进入 USB 下载模式 |
充电说明

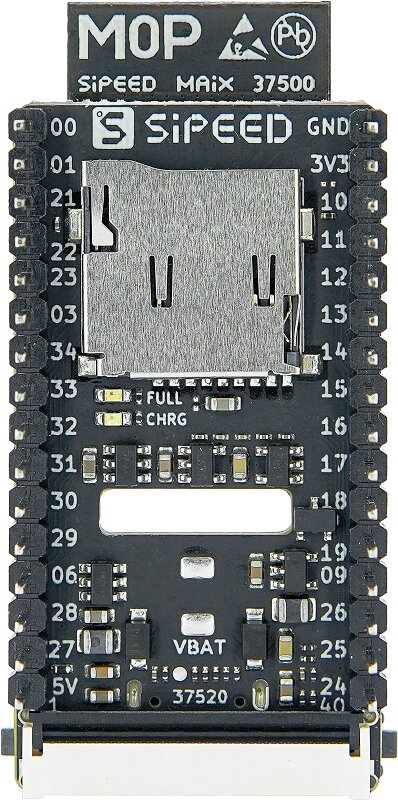

板卡上板载了 TP4057 充电 IC，板卡底面有两个锂电池状态指示 LED。
- FULL LED：锂电池充电 IC 的 STDBY 脚，当电池充电结束后，该灯亮起
- CHRG LED：处于充电状态时，该灯亮起
联系方式
M0P Dock 开发板可以在多种场景实现客户不同方面的需要，技术支持和商业合作请联系邮箱 support@sipeed.com
