Tang Nano 1K

概述

Tang Nano 1K 是基于高云半导体的小蜜蜂系列 GW1NZ-LV1 FPGA设计的简约型开发板。开发板设计小巧精致,将芯片的所有资源都引出,板载Type-C、USB-JTAG、有源晶振、RGB(可接LCD屏、VGA等外设)等,并把所有IO资源引出,方便开发者拓展使用,非常适用于小型数字逻辑的设计和实验。

Nano-1
Nano-2

参数

Tang Nano 1K 开发板板载的GW1NZ-LV1 FPGA芯片功能非常强大,具有较丰富的逻辑资源,支持多种I/O电平标准,内嵌块状静态随机存储器、锁相环、Flash等资源,是一款具有非易失性的FPGA产品;另外,板载24MHz有源晶振,为FPGA各种时序操作提供了更精准的频率。

项目 参数
核心 GW1NZ-LV1 FPGA
逻辑单元(LUT4) 1152
寄存器(FF) 864
Block SRAM(bits) 72K
B-SRAM块个数 4
用户闪存(bits) 64K
锁相环PLL 1
I/O Bank总数 2
最多用户I/O数 48
核电压 1.2V

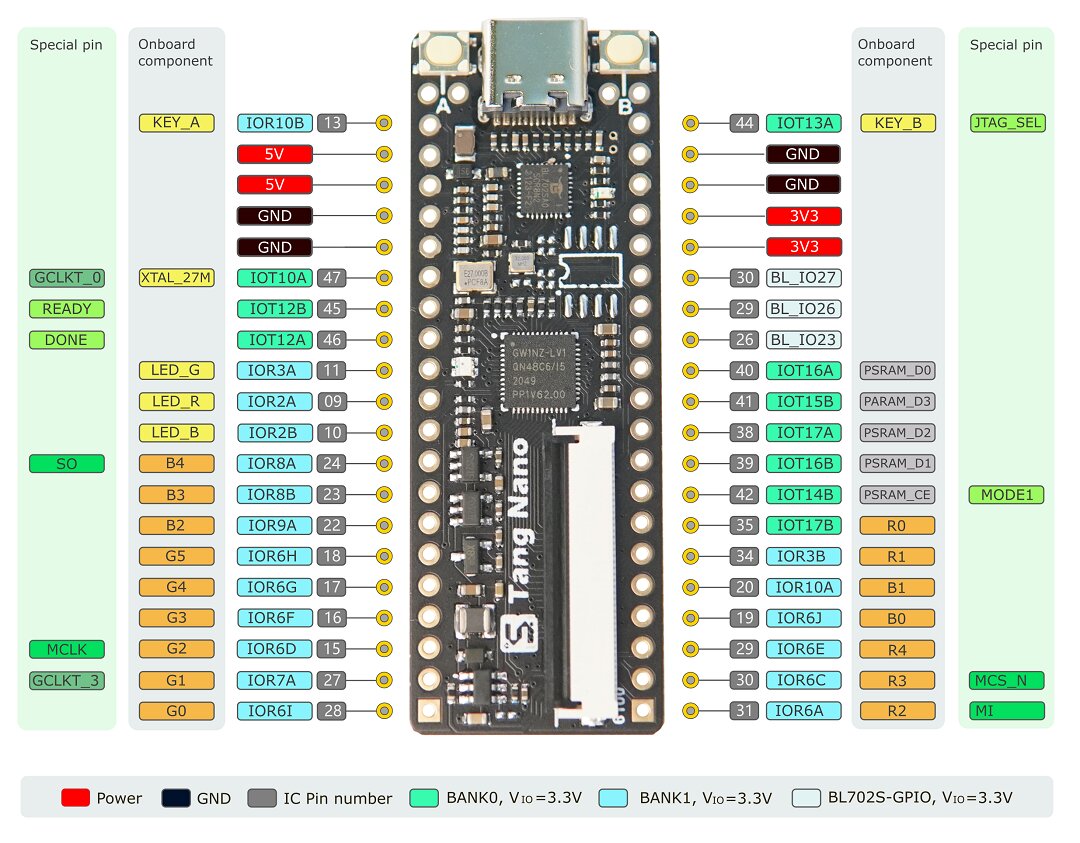

引脚图

pin_map

资料

补充

  1. 如果有什么疑问,欢迎加群 834585530, 或者去论坛发帖。
  2. 下载 FPGA 是要求使用 这里 的 Programmer 软件。不然有极大概率不能下载固件到板子。
  3. 有问题的话先去 常见问题 自查,通常来说使用 这里 的 Programmer 软件能解决 99% 问题。
