用户指南

更新历史
日期 版本 作者 更新内容
2024-8-14 v1.1 BuGu
  • Update docs
2024-7-4 v0.1 BuGu
  • Release docs

OLED界面

  • 显示网线、USB、HDMI 连接状态,连接后图标将反色显示;
  • IP:连接网线后 NanoKVM 默认自动获取IP,并显示在 OLED 上,若无法Ping通网关,将在IP前显示!;
  • RES: 显示当前传输的分辨率,默认720P
  • TYPE: 显示传输的方式,暂时只支持MJPG,H264开发中
  • STREAM: 显示实时传输帧率,系统默认开启了帧差检测(画面静止时停止发送),画面静止时FPS显示为 0
  • QUALITY: 显示压缩质量,50-100%,默认为80%

管理页面功能

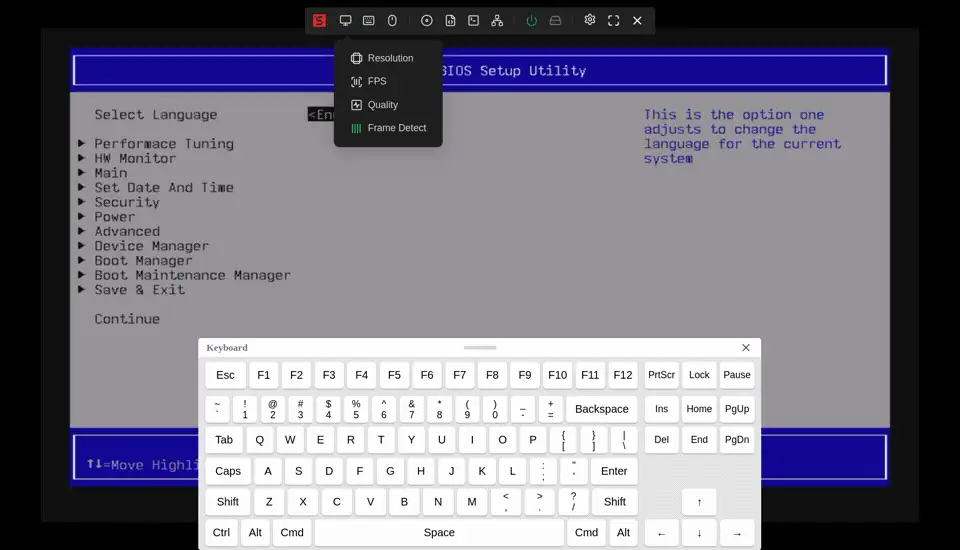

悬浮栏从左到右依次为:图像设置、屏幕键盘、鼠标样式、镜像挂载、自定义脚本、KVM网页终端、WOL、ATX控制/指示、设置、全屏、隐藏悬浮栏。

分辨率、帧率、图像质量设置

  • NanoKVM 支持 1080P、720P、600P、480P 的图像传输,在图像设置->分辨率中可以选择不同的分辨率。越大的分辨率所占用带宽越大、实时帧率越小。

    • 注:此处仅修改图像的传输大小,不会改变 HDMI 输入的图像尺寸,如需修改,请前往主机系统的设置菜单进行设置。
  • 帧率设置选项用于修改传输的最大帧率,可以限制网络带宽的占用,但帧率越低,画面越卡,请根据网络情况合理配置。Full版用户在OLED上可看到视频的实时帧率。

  • 图像质量选项可以修改画面的压缩比例,当您认为画面较卡,延迟较高时,可以适当调低图像质量。

  • 帧差检测

    • NanoKVM 默认打开帧差检测功能,即画面静止时停止传输图像,用于节省流量。
    • 此功能产生约占用2.5%的CPU占用,从静止到画面变化存在 0.2s 的延迟,点击显示->帧差检测即可关闭或开启此功能。

虚拟键鼠使用

  • NanoKVM 的 USB 接口模拟出了键鼠设备。打开浏览器页面后,系统将自动捕获键鼠输入,并将操作实时同步到 NanoKVM 连接的主机。用户可以选择隐藏鼠标或改变在画面上显示的样式。
  • 对于不方便使用键盘的用户,我们提供了屏幕键盘,点击悬浮栏的键盘图标即可唤出屏幕键盘。

ISO镜像挂载以及远程装机

  • Nano KVM的 USB-C 端口除模拟键鼠设备外,还模拟了一个U盘设备,挂载了TF卡内的一部分存储空间,用于装机等需求,该U盘默认格式化为exFAT格式,Full版NanoKVM内置TF卡,模拟出的U盘大小约21G。

  • 与普通U盘不同,NanoKVM的虚拟U盘内可同时存放多个镜像,开机之前可以通过 web 页面的选项选择要安装的系统镜像进行挂载。

用户需提前下载待安装的镜像(通常以.iso结尾),将 NanoKVM USB-C 插入电脑,将下载好的镜像直接复制到U盘内(可复制多个系统),即可拔出。

按上述步骤连接远程主机与Nano KVM,在浏览器登录系统后,点击光盘图标,选中待安装的系统,即可实现ISO挂载

接下来开始装机操作,点击开机(短按),迅速按键盘上的F11键(不同主机按键可能不同,请参照主机说明),选择对应的镜像启动并完成装机流程。

注:

  • 虚拟U盘功能默认打开,如果不需要可通过点击设置->虚拟U盘关闭。
  • 请先在主机上安全弹出原有的21G虚拟U盘后再挂载镜像,以免数据丢失
  • 虚拟U盘也可以当作普通U盘使用,web界面未选中任何镜像时,默认挂载整个21G的虚拟U盘。
  • 用户也可使用常规的烧卡方式烧录镜像,不推荐
  • 镜像拷入 NanoKVM 的速度受到 USB2.0 传输速度和 SG2002 写卡速度的限制,可能会比较慢,用户可将TF卡取出,插入电脑,解除隐藏TF卡的第三个分区,直接将镜像拷入其中。
  • 虚拟U盘同时挂载到NanoKVM的 /data 目录,用户可在 NanoKVM 终端内直接读写该分区
  • 设置中的取消虚拟U盘操作将强制弹出U盘,请先安全弹出U盘后再设置,以免数据丢失

网页终端

  • 用户点击悬浮栏的终端->NanoKVM 终端图标,即可打开网页终端,无需ssh直接访问 NanoKVM 系统
  • 当 NanoKVM 断网重连或系统重启后,网页终端界面会提示重新登录,账号root,密码root

串口终端

NanoKVM 基于 LicheeRV Nano 构建,RVNano 核心板共有3个串口,UART0默认用于输出系统log,在 NanoKVM Full 版中,引出了 UART1/2,用户可自行拓展功能(第一批内测版仅在外壳处开孔)

点击管理页面的终端,选择串口终端,选择使用的串口,填写波特率,点击开始后即可使用


注:串口终端功能使用 WebSSH + picocom 搭建,用法同 picocom

RNDIS

NanoKVM 的 USB 会默认虚拟出 RNDIS USB网卡(从设备),当 NanoKVM 服务异常时可用于系统维护,请参照这里连接电脑,更多用法请自行探索。

若不使用 RNDIS 功能,可点击设置->RNDIS关闭。

ATX电源控制

  • 在悬浮栏右侧,有电源和硬盘图标,正常情况下是灰色状态,开机后电源图标变绿。
  • 点击电源图标可看到重启键、电源键(长/短按)
  • Full版的ATX控制板受延长线芯数限制,只引出电源、重启按键和电源灯。Lite用户可根据原理图自行扩展。

注:

  • 正式版 NanoKVM-A 硬件保留 WiFi 模块引脚,修改了OLED和部分的ATX引脚,固件会自动检测硬件版本并自适应。
  • Lite 版 NanoKVM 不包含 NanoKVM-A/B ,固件会直接识别为正式版

设置

  • 切换中英文
  • 关于NanoKVM:点击打开Wiki
  • 检查更新:当有可用更新时,用户可点击更新,约15s左右,网页自动刷新重新登录即可更新完成。

更多功能敬请期待

网络延迟测算

主机连接KVM和一个普通屏幕,播放秒表计时视频,拍照捕捉远程桌面和显示屏,计算差值即可估算网络延迟。

硬件与结构

拆解

Full 版 NanoKVM 在重新烧卡时需要对外壳拆解,请按下图提示拆开外壳

  1. 拆下底部4颗螺丝
  2. 借助HDMI和网口将 NanoKVM 推出外壳
  3. 取下散热器即可拔出TF卡

内测版和正式版的硬件差别

正式版硬件预留 WiFi 模块相关引脚,修改了 OLED 和 ATX 的引脚分配,如下所示

为兼容前后两种硬件,软件上做了自适应设计,内测用户和正式版用户可以放心更新。

重启问题

早期内测版 Full NanoKVM 在 reboot 系统时会短暂拉高 RST_SW 引脚,导致连接的主机复位,正式版硬件已修复这个问题。

如果您使用早期内测版 Full NanoKVM 并受次问题的困扰,可以拆机后按上图内测版引脚定义,在 RST_KEY 和 PWR_KEY 上添加1K下拉电阻

异常恢复

  • OLED上正常显示信息,但无法打开网页
    1. 参考这里连接开发板
    2. 输入指令rm /etc/kvm/server.yaml
    3. 执行 reboot 重启系统
  • 登录浏览器界面后,无画面
    1. 进入网页终端,执行 /etc/init.d/S95nanokvm restart 重启服务。
    2. 如果上述方式无法恢复正常,点击界面上的检查更新,更新应用
  • 早期内测版 Full NanoKVM 使用普通排线连接 HDMI 采集板,可能因接触不良导致检测不到 HDMI 信号,可按下图所示拆解,并重新连接排线
  • 更新过程中如果出现断网等异常情况,可能导致更新失败,若旧应用也无法启动时,请参照以下解决方法:
    1. 参考这里连接开发板
    2. 执行 rm -r /kvmapp && cp -r /root/old/ / && mv /old/kvmapp
    3. 执行 reboot 重启系统
  • 尝试断电重启解决未知问题
  • 若上述方法不能解决异常,请在论坛或QQ群提出您的问题,我们会耐心解答
