Tang Primer 25K

2025-02-18

概述

Tang Primer 25K 是基于 GW5A-LV25MG121 所设计的一款极小封装的核心板（23x18mm），并配套全引脚引出(除MIPI高速脚外)的25K Dock底板。

极小的核心板尺寸可以应用于任何体积受限的场景。
简洁的底板可以连接USB手柄，插接40Pin SDRAM模块，3个PMOD接口可以连接HDMI显示器，PS2手柄组成典型的RetroGame主机形态。
也可以搭配Sipeed出的系列PMOD模块产品，作为FPGA大学教学使用。

购买链接：淘宝

核心板概览

基础参数

项目

参数

补充

FPGA 芯片

GW5A-LV25MG121

逻辑单元(LUT4)	23040
寄存器(FF)	23040
分布式静态随机存储器S-SRAM(bits)	180K
块状静态随机存储器B-SRAM(bits)	1008K
块状静态随机存储器数目B-SRAM(个)	56
乘法器(18x18 Multiplier)	28
锁相环(PLLs)	6
I/O Bank 总数	8

Flash

64Mbits NOR Flash

查看烧录到Flash

整体封装

2x60P BTB 核心板

普通IO

MIPI IO

4lane Data

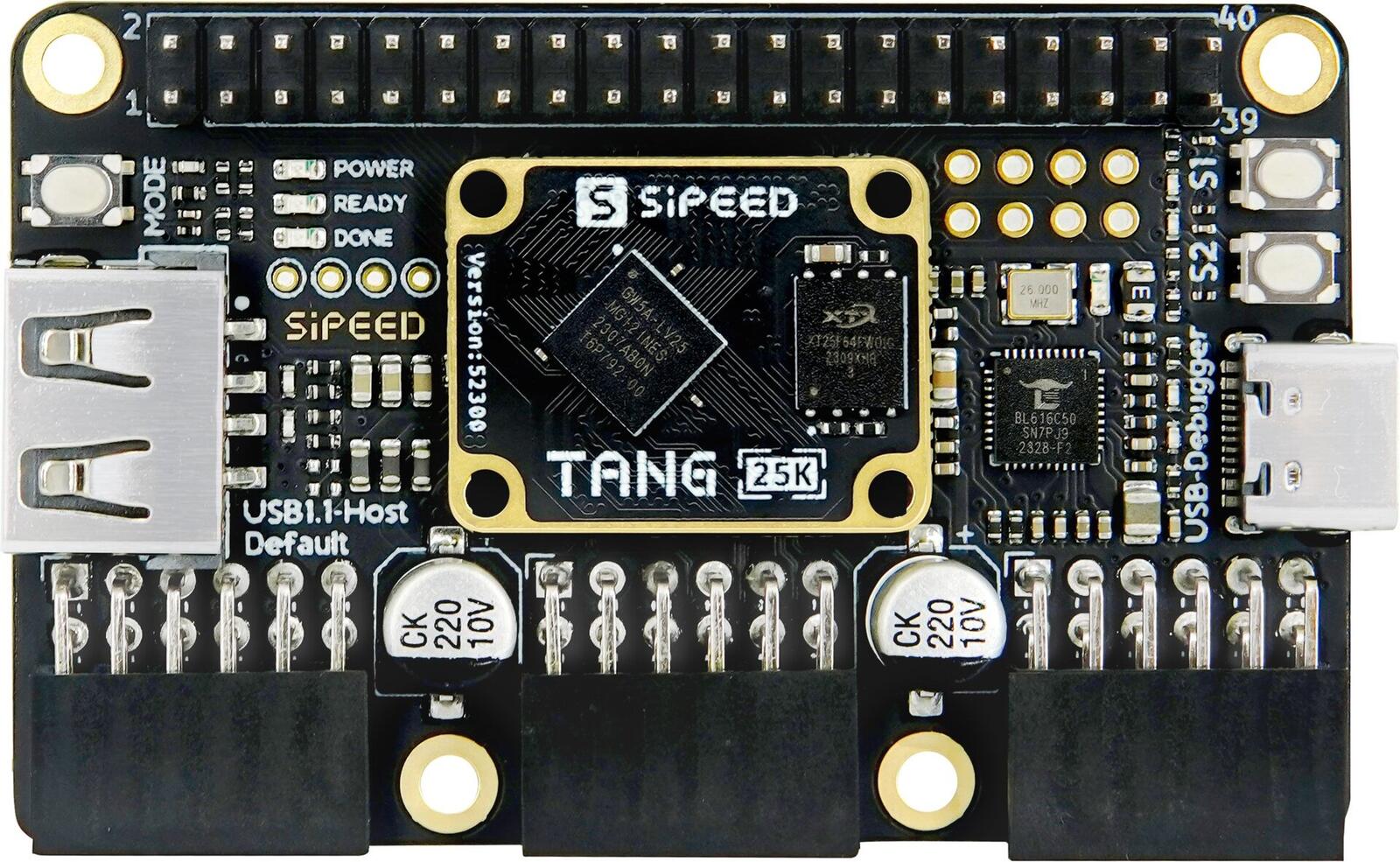

Dock 底板产品图

板卡参数

项目	参数	备注
调试器	板载高速调试器，支持JTAG+UART，使用USB-C口烧录
USB-A	一个，可作为USB1.1 Host接游戏手柄等HID设备
IO插针	一个2x20Pin 2.54插针	支持SDRAM模块
PMOD	3个
按键	2个
尺寸	64x40mm

硬件资料

规格书、原理图、尺寸图等均可在这里找到：点击这里

上手简明

准备开发环境 -> 学习相关语法 -> 查看开箱指南 -> 基础代码编写 -> 查看官方文档

安装 IDE ：点击这里
查看上手指南来避免一些问题，并且从那里面可以开始进行代码实战。
如果进行完上面的点灯操作后后感觉有压力，可以自己查漏补缺：
可以在下面的这些网站学习 Verilog:
- 在线免费教程：Verilog 教程（学习Verilog）
- 在线免费 FPGA 教程：Verilog （英文网站）
- Verilog 刷题网站：HDLBits（英文网站）
- 在线高云半导体可参考视频教程：点击这里
对 IDE 使用有疑问的话，可以查看官方的一些文档来熟悉相关内容
上面的所有文档都已经打包进了下载站点我跳转，需要的话可以点击压缩包全都下载下来。

例程汇总

注意25K需要使用 V1.9.9Beta-4 或更新的IDE版本。
http://www.gowinsemi.com.cn/faq.aspx

公开例程

github 链接： https://github.com/sipeed/TangPrimer-25K-example

交流方式

交流论坛: maixhub.com
QQ 交流群：834585530
直接本页下方留言
