Sipeed M1/M1W

M1/M1W

M1/M1W模块是基于嘉楠堪智科技的边缘智能计算芯片 K210 (RISC-V架构) 设计的一款AIOT模块。主控芯片内置64位双核高性能低功耗处理器,每个核都有浮点运算单元(FPU) ,具备卷积人工神经网络硬件加速器(KPU)和快速傅里叶变换加速器(FFT)、搭载现场可编程IO阵列(FPIOA),支持多种主流Al编程框架。M1W模块内置标准802.11 b/g/n协议的ESP8285 WiFi芯片,可让模块轻松联网。

M1/M1W

应用

智能家居,机器人清洁器,智能扬声器,电子门锁,家庭监控等;
医学行业应用,如辅助诊断,医学图像识别;
智能工业应用,如工业机械,智能分拣,电气设备监控等;
教育机器人,智能互动平台,教育效率检查等教育应用;
农业应用,如农业监测,病虫害监测,自动控制等

M1/M1W 参数

M1/M1W Al模块系统主要由电源(3 Channel DC-DC)、Flash芯片(16M)电路、K210芯片和WiFi芯片四部分组成。K210作为核心单元,功能非常很强大,芯片内置64位双核处理器,拥有8M的片上SRAM。模块在Al机器视觉、听觉性能方便表现突出,芯片总算力可达1TOPS,芯片内置多种硬件加速单元(KPU、FPU,FFT等),可以方便地实现各类应用场景的机器视觉/听觉算法,也可以进行语音方向扫描和语音数据输出的前置处理工作。M1W模块嵌入无线WiFi功能,可轻松实现联网控制。

K210 芯片基本参数
内核 RISC-V Dual Core 64bit, with FPU
主频 400MHz (可超频至600MHz)
SRAM 内置8M Byte
图像识别 QVGA@60fps/VGA@30fps
语音识别 麦克风阵列(8mics)
神经网络模型
  • 支持YOLOv3
  • Mobilenetv2
  • TinyYOLOv2
  • 深度学习框架 支持TensorFlow \ Keras \ Darknet \ Caffe 等主流框架
    外设 FPIOA、 UART、 GPIO、 SPI、 I2C、I2S、 TIMER
    视频处理
  • 神经网络处理器(KPU)
  • FPU满足IEEE754-2008标准
  • 音频处理器(APU)
  • 快速傅里叶变换加速器(FFT)
  • 模块软件
    操作系统FreeRtos and Standrad development ki
    编程语言MicroPython
    机器视觉支持卷积神经网络
    机器听觉高性能音频处理器(APU)
    开发环境串口终端、MaixPy IDE
    模块硬件
    尺寸25.4*25.4*3.3mm

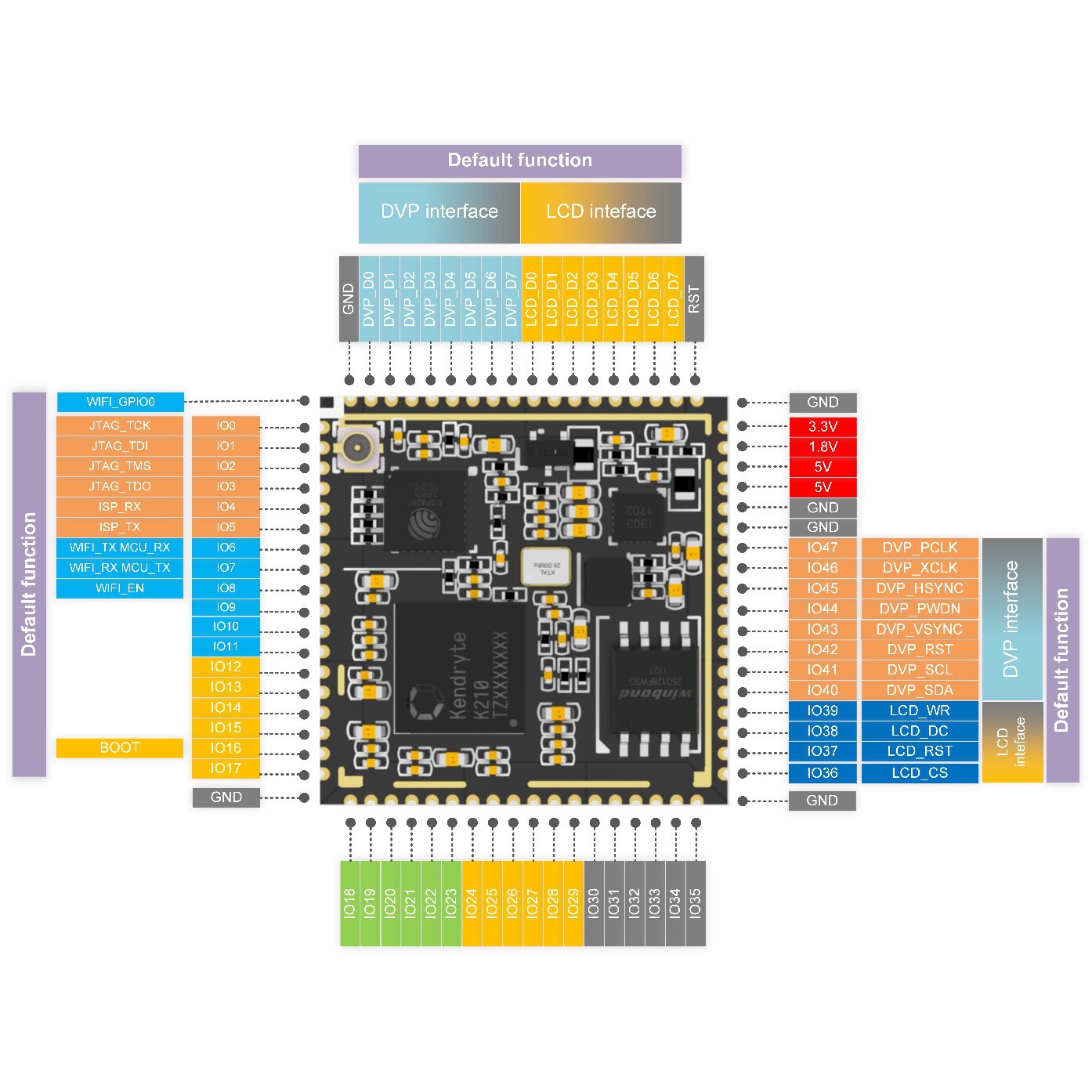

    引脚72 PIN全引脚引出
    供电电压5.0V @ 300mA(供电电流需大于300mA)
    工作温度-30°C ~85°C
    Wi-Fi功能参数
    主控 ESP8285
    无线标准802.11 b/g/n
    频率范围2400Mhz - 2483.5Mhz
    天线标准IPEX接口天线
    Wi-Fi模式支持Station / SoftAP /SoftAP+Station

    为了让Al模块能应用于更多场合,Sipeed团队还推出了无WiFi功能版本的M1模块,如果用户无需使用无线联网的功能,可以选择我们的M1模块。M1模块和M1W模块的AI功能一致,使用方法基本相同,主要区别就是M1W模块比M1模块多了WiFi功能。

    资料下载

    芯片 K210 Datasheet: Kendryte 官网
    M1W 资料下载: dl.sipeed.com

    软件开发

    1. MaixPy:MicroPython 语言开发
    2. C 语言 SDK: kendryte-standalone-sdk
