简介
Lichee Console 4A (以下简称 Console ) 是矽速科技研发的高性能 RISC-V 便携终端，旨在让RISC-V开发者提前体验RISC-V产品在实际生活中的应用。
Lichee Console 4A 在不到A5笔记本的尺寸下集成了高性能RISC-V TH1520 SOM(8+32/16+128可选), 7寸1280x800电容触摸屏，72键键盘，以及USB-A，USB-C，2242 SSD卡槽，TF卡槽，miniHDMI，3.5mm耳机孔，以太网口 等丰富接口，真正做到了将RISC-V开发终端塞进口袋里～
Lichee Console 4A 的软件支持也做到了较为完善的程度，默认搭载Debian操作系统，支持 Chrome浏览器，VSCode IDE，KiCAD PCB绘图软件，Office软件，4K播放器，多种游戏模拟器，基本满足日常工作学习使用。
Lichee Console 4A 使用了模块化的设计方式，如果你之前购买了LicheePi4A，则可以复用SOM到Console上。
注意:高性能RISCV消费电子在当前(2023年)还是属于较为早期的阶段，Lichee Console 4A主要面向 RISC-V 开发者体验开发使用，至少要求熟练的Linux操作经验，普通消费者是无法直接上手使用的。
如果你是没有Linux经验的普通用户，请不要购买。
技术规格
| SOM | LM4A |
| CPU | RISC-V RV64GCV C910@1.85GHz * 4 |
| GPU | IMG™ B 系列 BXM-4-64 |
| NPU | 4TOPS@INT8 |
| Memory | 8GB or 16GB LPDDR4X |
| Storage | 32GB or 128GB eMMC, NGFF 2242 SATA SSD |
| Display | 7 inch 1280 x 800 LCD, miniHDMI |
| Inoput | Capacitive Touch, RedPoint, 72-Keyboard |
| Camera | 2MP Front Camera |
| Audio | 3.5mm Headphone, MEMS MIC, StereoSpeaker |
| Network | WiFi6 + BT5.4, RJ45 GbE |
| Interface | USB3.0 Type-A, USB3.0 Type-C, USB2.0 Type-A, MicroSD Slot |
| Battery | 3000 mAh@7.6V |
| Case | Aluminum Alloy Case |
| Size & Weight | 18.5 x 14 x 2 cm, 720g |
| System | Debian |
上手指南
开箱

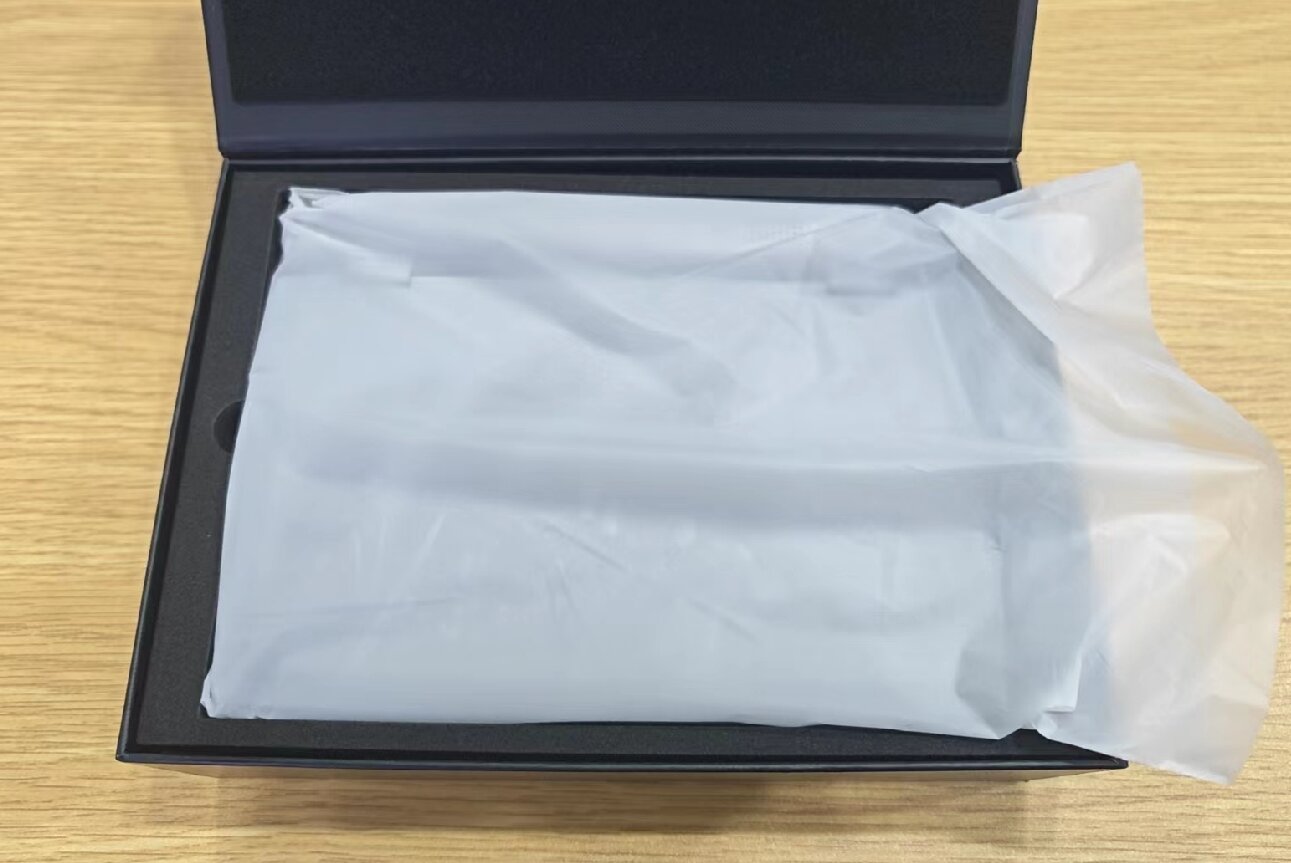

打开包装盒，上层是LicheeConsole4A主机

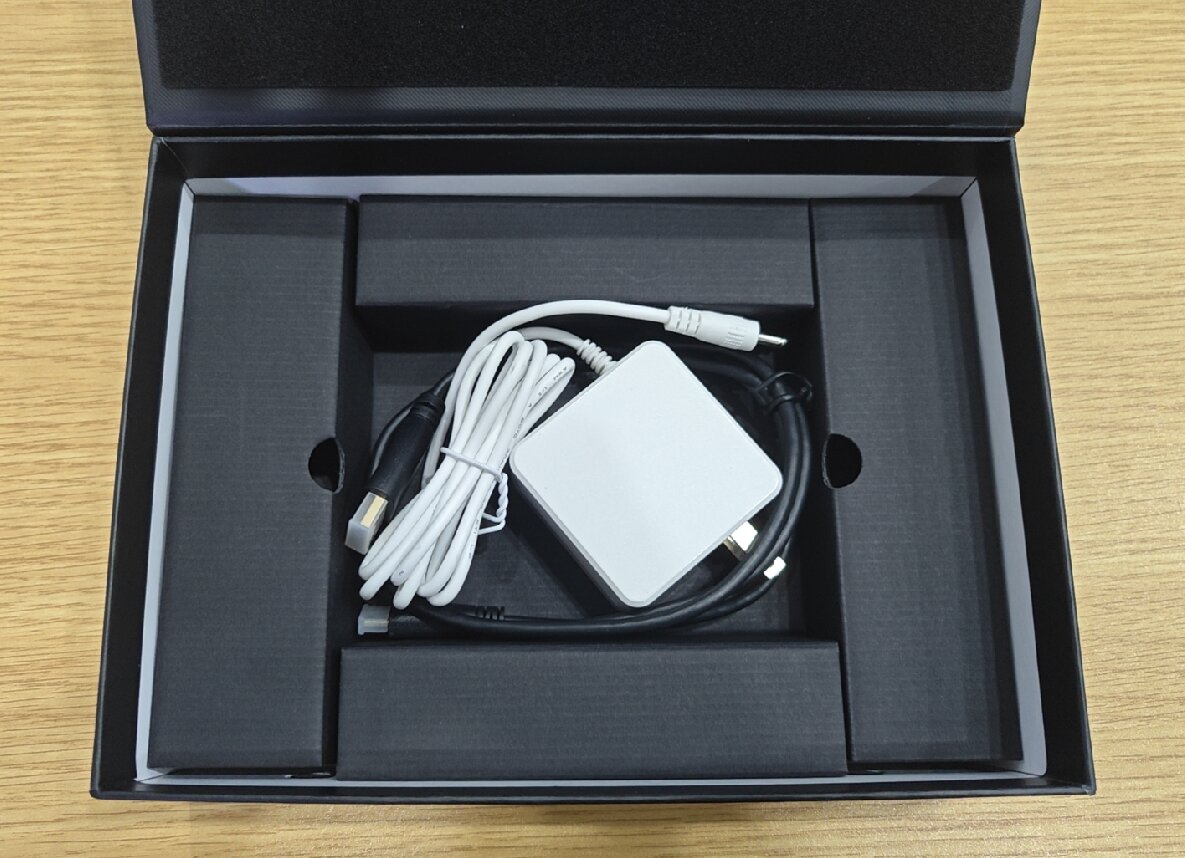

取下上层主机后，下层是12V3A电源适配器，和MiniHDMI线。
取出主机，认识下主机侧面的接口：
（如果你购买的是准系统套餐，则需要先查看后面的“SOM安装指南”安装好LM4A后再进行下面操作。）
打开主机，长按右上角电源键3s开机（看到屏幕背光亮起即可松开）
如果背光一直未亮起，可能是运输过程中电量耗尽，可以尝试插上电源适配器后长按电源开机。
开机背光亮起约10s后，屏幕会显示Linux企鹅图标和开机启动日志（早期镜像版本在此阶段竖屏显示）
日志打印约20s后，开始进入Debian桌面系统。
进入桌面系统后，你可以测试 屏幕触摸，指点杆，键盘 是否工作，如有发现不能工作的，可以与客服联系。
默认系统为Debian，预装了 Chrome，VSCode，Office，KiCAD，KODI，Parole 等应用软件，你可以一一体验。
你可以使用sudo apt instal xxx 来安装软件，默认用户名密码为 sipeed，licheepi
其它一般性软件使用可以参考LicheePi4A的相关文档章节。
SSD安装指南
Console支持M.2 2242 SATA 接口的SSD，可以拆卸掉后壳的SSD盖板后安装
SOM安装指南
如果你选购了准系统套餐，则需要安装SOM模块。
需要自备六角螺丝刀，拆卸开后盖，安装好SOM模块，在CPU/DDR上方安装硅脂，放置热管，再在热管上放置长条形硅脂片，重新安装回后盖。
详细安装可以参见下面章节的图片。
系统
Console的镜像与LicheePi4A的镜像一同发布，默认为Full镜像，建议使用8+32及以上配置的SOM。如果使用8+8的SOM需要自行裁剪文件系统。
可以到这里下载镜像。

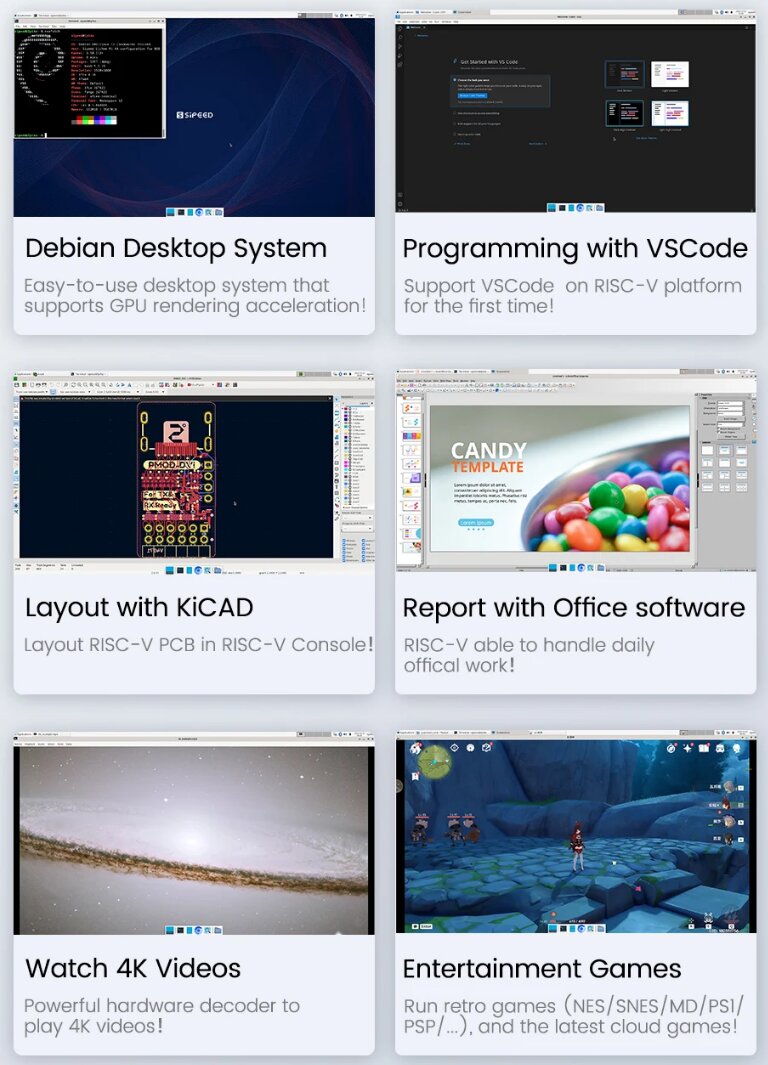

常见应用展示：
Console 系统架构如下，细节可参照原理图或设备树文件。
功耗相关
供电
Console 整机功耗最大约11W，空载时约7~8W.
可以使用12V DC3.5mm接口供电，或者USB-C口5V供电。
续航
为了Console的续航和发热考虑，目前默认镜像的CPU主频上限限制到了1.5GHz。
在该主频下，实测使用时间在2~3小时。（stress-ng 压测 2小时，亮屏空载3小时）。
默认屏幕亮度为50%，如果需要延长续航时间，可以降低屏幕亮度：
sudo -i
cd /sys/class/backlight/pwm-backlight@0
echo xxx > brightness # xxx is brightness you want, 0~100
功耗组成（300MHz空载亮屏，50%亮度）
散热

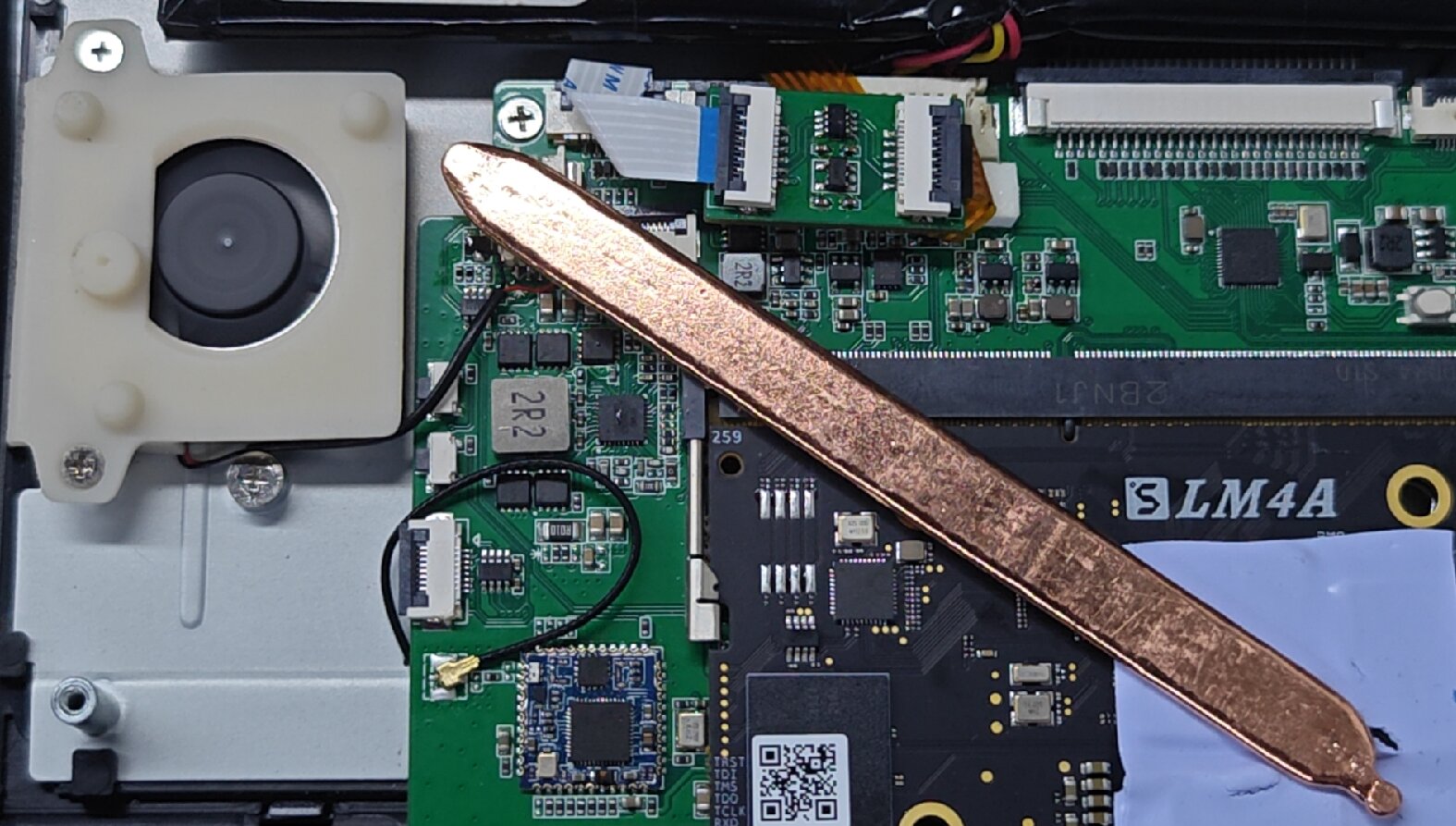

Console使用3cm涡轮风扇+10cm热管对CPU进行散热, 热管一端贴CPU，另一端由涡轮风扇散热，并且顶面使用导热硅脂接触底壳散热。

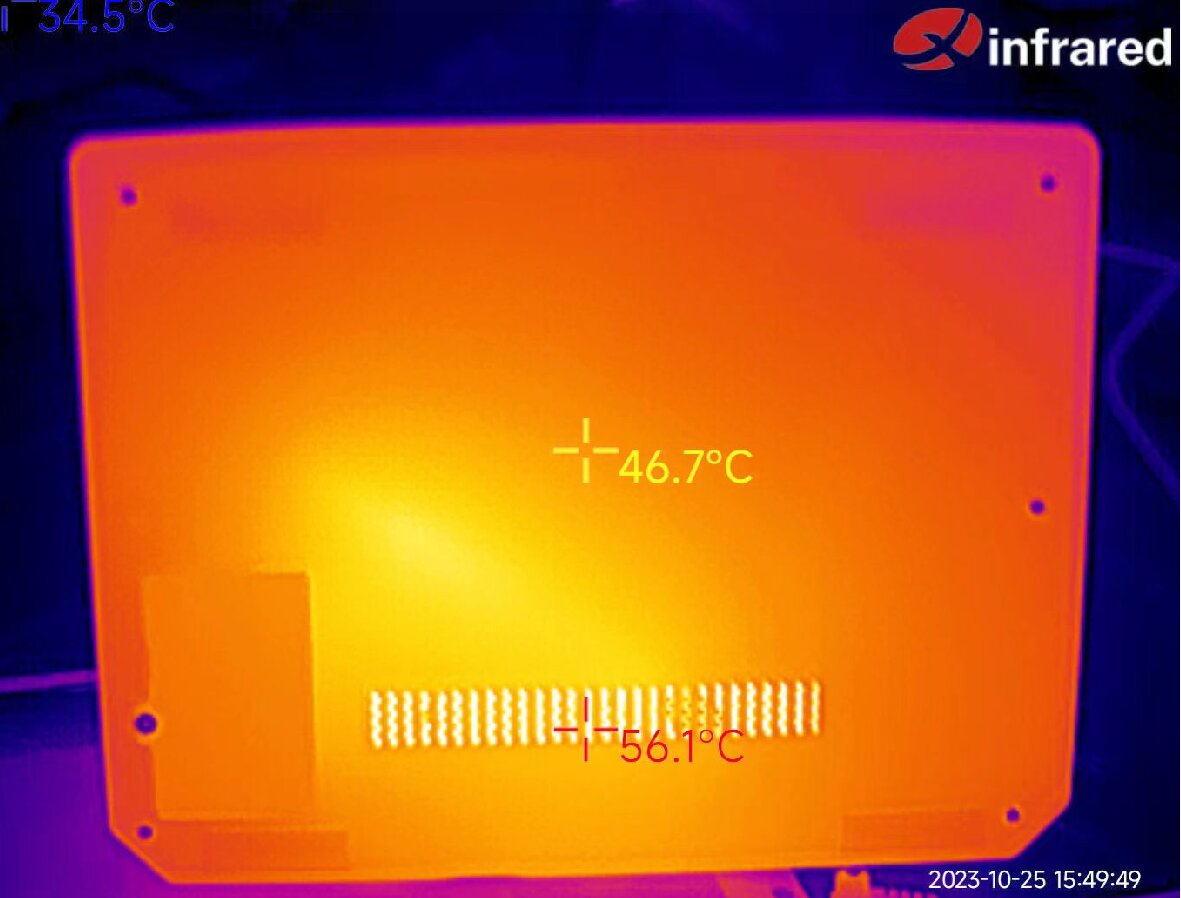

在持续进行高负载工作下（如浏览器视频软解），CPU温度最终可达60～65度，底壳温度最高可达50度左右。
如有更好的散热建议，可发送邮件到support@sipeed.com
目前（2023.11）浏览器硬解尚未适配，所以在观看浏览器视频时会占用大量CPU，预计在12月份会合并入浏览器硬解功能。
待机
Console的硬件电路设计中考虑了待机情况，对每个相关外设都加入了电源控制，但是目前(2023.11)TH1520的低功耗功能还未加入SDK，所以待机功能还需等待更新。
关机
Console目前的关机功耗约为1.3mA，可支撑约3个月关机时间。
