Windows的开发环境安装

修改于2022.04.22

安装TD

想要进行FPGA开发需要安装TD,可以通过下载站,下载TD安装包和license。

安装包 :TD_5.0.4_27252_Win7_64bit_NL.msi
License文件:Anlogic_20230606.lic

双击打开第一个文件进行安装,安装结束之后将 Anlogic_20230606.lic 修改成Anlogic.lic放到对应安装目录的TD5.0.27252\license中

然后可以运行TD软件

安装usb串口

将 Tang Primer 插入您的计算机并打开设备管理器以查看信息。
根据 Windows 版本不同,它可能被命名为 WinUsb Device 或 USB-JTAG-Cable。
确保 USB VID:PID 为 0547:1002

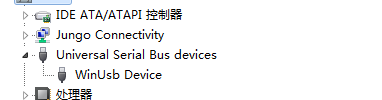

  • win7系统没有安装驱动时

no_driver

  • win10系统没有安装驱动时

no_driver_win10

win7安装驱动

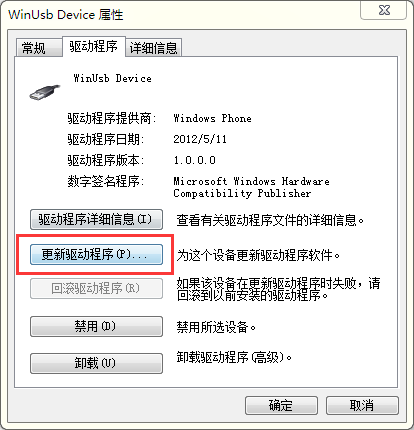

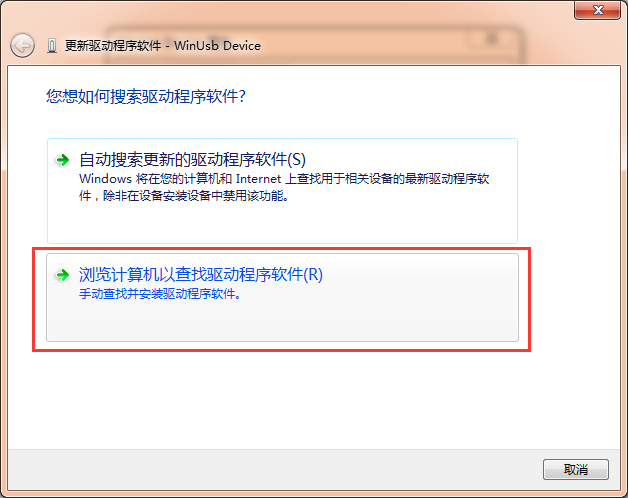

双击 WinUsb Device 选择更新驱动程序
update_drive1
update_drive2

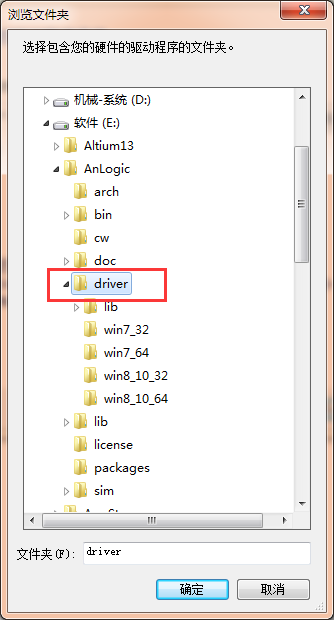

浏览文件夹,选择TD安装目录下的驱动目录。 单击确定开始安装
choosefolder

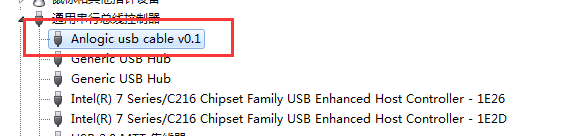

安装成功,在设备管理器中可以看到
installsuccess

win10安装驱动

在安装驱动程序本身之前,请确保首先禁用驱动程序签名强制,否则 Windows 10 将不允许您安装来自 Anlogic 的未签名驱动程序

双击 WinUsb Device 选择更新驱动程序
update_drive1
update_drive2

浏览文件夹,选择TD安装目录下的driver\win8_10_64目录。 单击确定。 然后单击让我从计算机上的可用驱动程序列表中选择
choosefolder

单击Have Disk...,然后选择您在上一步中选择的目录,然后单击OK
install_from_disk_win10

安装成功,在设备管理器中可以看到
installsuccess

验证安装

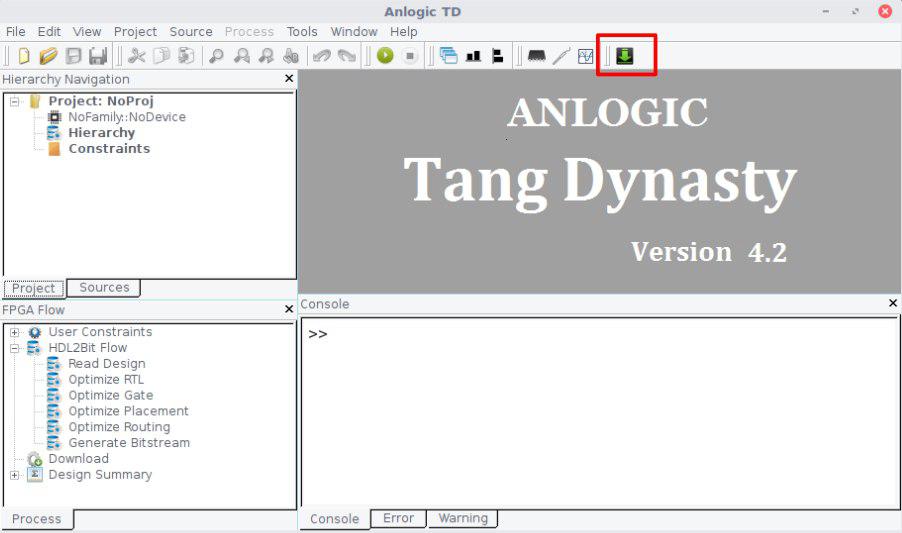

打开TD,点击下载,如图所示

将 Tang Primer 插入您的计算机,然后点击下载对话框上的刷新按钮

出现上图的信息,则表示安装且激活成功
