点灯LED

编辑本页

编辑于2022年7月13日

这里我们用点亮板子上的LED来作为例程来快速熟悉一下高云半导体 IDE 的使用流程

创建工程

新建工程：File-->NEW-->FPGA Dsign Project-->OK
创建工程

弹出的选项框设置工程名称和路径（路径和文件名称要求是英文路径）
设置名称

选择正确的型号：
选择设备

准备代码

新建好工程之后接下来进行代码编辑，可以在下图箭头指示的地方新建 “Verilog File”

给文件命名（要求写英文名，不然后续综合很容易报错）

双击文件，可以在右侧的编辑框中进行代码的编写。

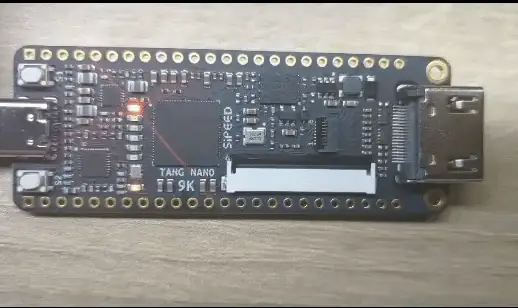

以流水灯为例，将下方的 “LED例程代码” 复制并粘贴到自己创建的文件中，也可以自己编写代码，例程代码地址：
https://github.com/sipeed/TangNano-9K-example
使用 git clone 后可以在 led/src/LED.v 文件夹内找到代码

module led (
    input sys_clk,          // clk input
    input sys_rst_n,        // reset input
    output reg [5:0] led    // 6 LEDS pin
);

reg [23:0] counter;

always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n)
        counter <= 24'd0;
    else if (counter < 24'd1349_9999)       // 0.5s delay
        counter <= counter + 1'b1;
    else
        counter <= 24'd0;
end

always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n)
        led <= 6'b111110;
    else if (counter == 24'd1349_9999)       // 0.5s delay
        led[5:0] <= {led[4:0],led[5]};
    else
        led <= led;
end

endmodule

上面代码完成后需要在 Project->Configuration->Place&Route->Dual-Purpose Pin 中将 Use DONE as regular IO 勾选上，不然下面的综合会报错。
img_configuration
