Translatengscopeclient × Sipeed SLogic 上手指南
让 Sipeed SLogic 系列逻辑分析仪在 ngscopeclient 上跑起来——从下载到看见第一条波形
这是什么
Sipeed SLogic 是一系列高性价比 USB 逻辑分析仪硬件。本项目把它接到了 ngscopeclient——一个开源、跨平台、基于 GPU 加速的示波器/分析仪 GUI——上面，让你能用 ngscopeclient 强大的波形显示、协议解码、自动化测试能力来操作 SLogic 硬件。
ngscopeclient 现为单个可执行程序：下载即运行，连接、采集模式与参数都在 UI 中配置，无需单独的后台程序或命令行参数。
| 你需要知道的 | 说明 |
|---|---|
| 支持的硬件 | SLogic Combo 8SLogic 16U3（当前主力）SLogic 32U3（正在众筹，本项目的重点支持型号）其它厂商型号暂未在分发版本中加入 |
| 支持的系统 | Windows 10/11 x64、Linux x86_64、macOS——三大系统均支持下载即运行 |
| 你需要装的东西 | 单个绿色可执行程序——没有任何系统级安装，下载即运行 |
| 独门特性 | 除了常规数字逻辑分析，还可以在 UI 中开启模拟模式，把对应硬件管脚的采样作为 8-bit 模拟信号观测——同一台 SLogic 既能当 LA 也能当采样示波器(需搭配 ADC 套件) |

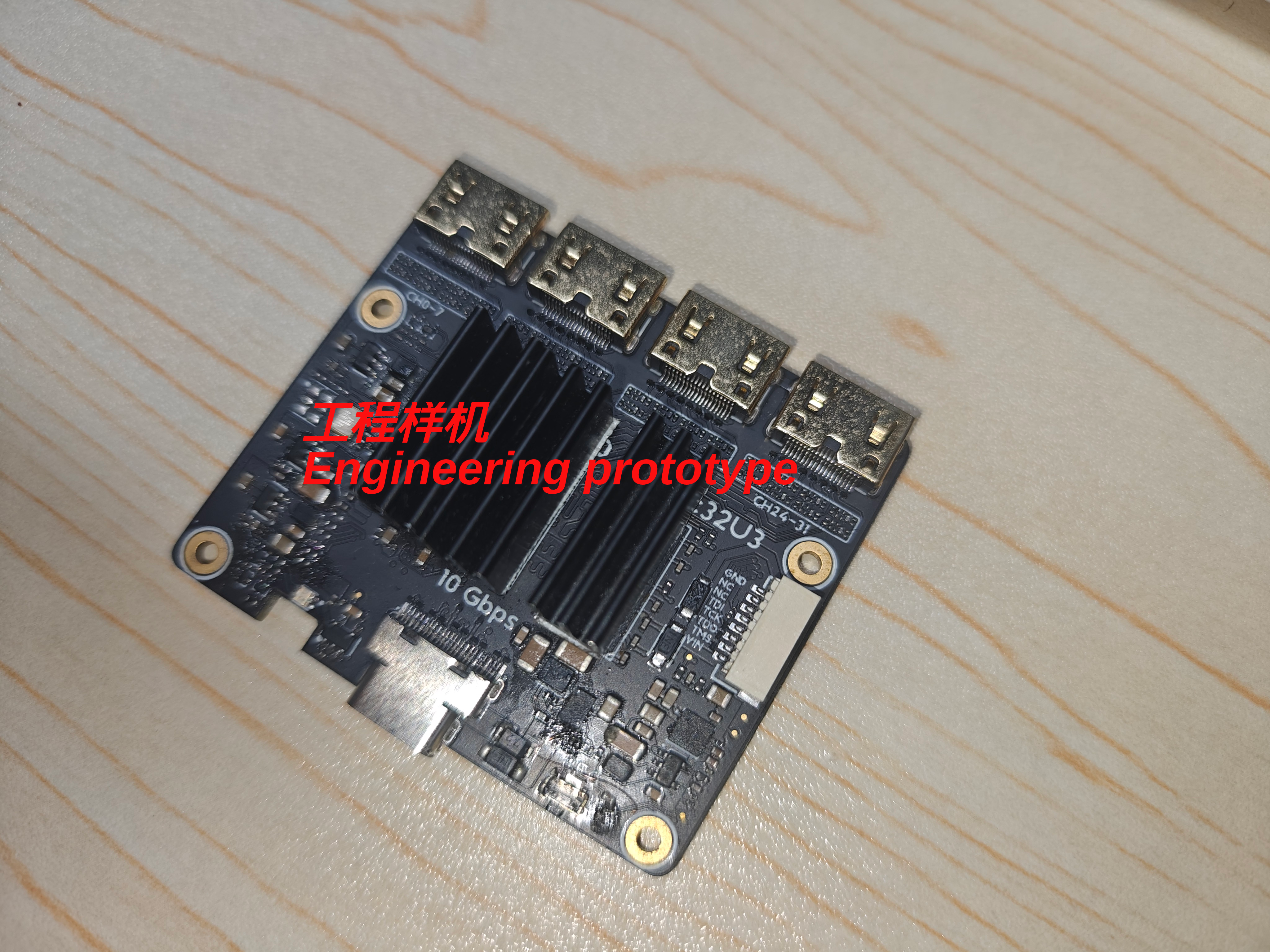

📷 系列产品展示
下载
多平台上位机从 GitHub Release 获取最新版，下载站为备份镜像：
- GitHub Release（推荐，最新）：https://github.com/sipeed/SLogic/releases/latest
- 下载站（备份镜像）：https://dl.sipeed.com/shareURL/SLogic/ngscopeclient
| 平台 | 下载内容 |
|---|---|
| Windows x64 | ngscopeclient-SLogic-x.y.z-windows-x86_64.exe（直接运行） |
| Linux x86_64 | ngscopeclient-SLogic-x.y.z-linux-x86_64.AppImage（赋可执行权限即运行） |
| macOS (Apple Silicon) | ngscopeclient-SLogic-x.y.z-macos-arm64.dmg（打开即运行） |
单个绿色可执行程序，零依赖、免安装，放到任意目录皆可。
第一次跑起来

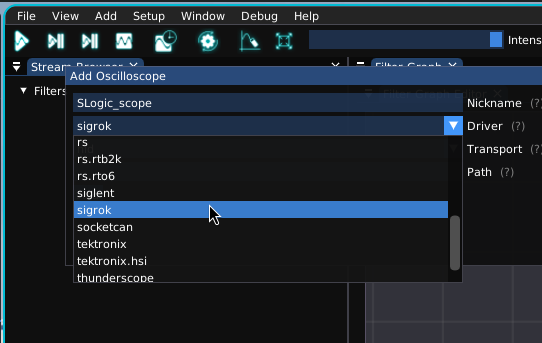

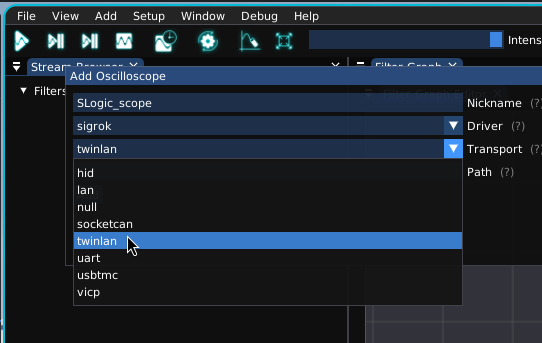

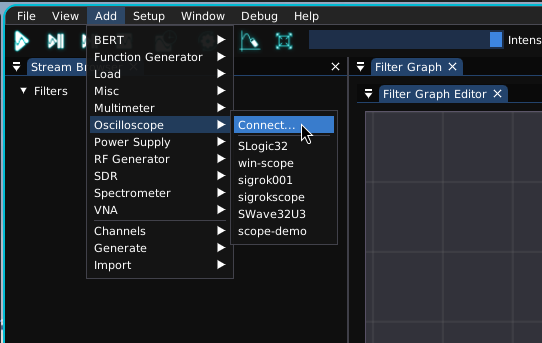

插上 SLogic（Windows 免驱即插即用；Linux 需装一次 udev 规则，见下），运行 ngscopeclient，再通过菜单 File → Add → Oscilloscope 打开 Add Instrument，在各项下拉里选：
| 字段 | 值 |
|---|---|
| Driver | SLogic |
| Transport | slogic |
| Path | null |
点 Connect，通道面板出现对应通道数（SLogic16U3 16 路、SLogic32U3 32 路）。各平台启动与连接演示如下。

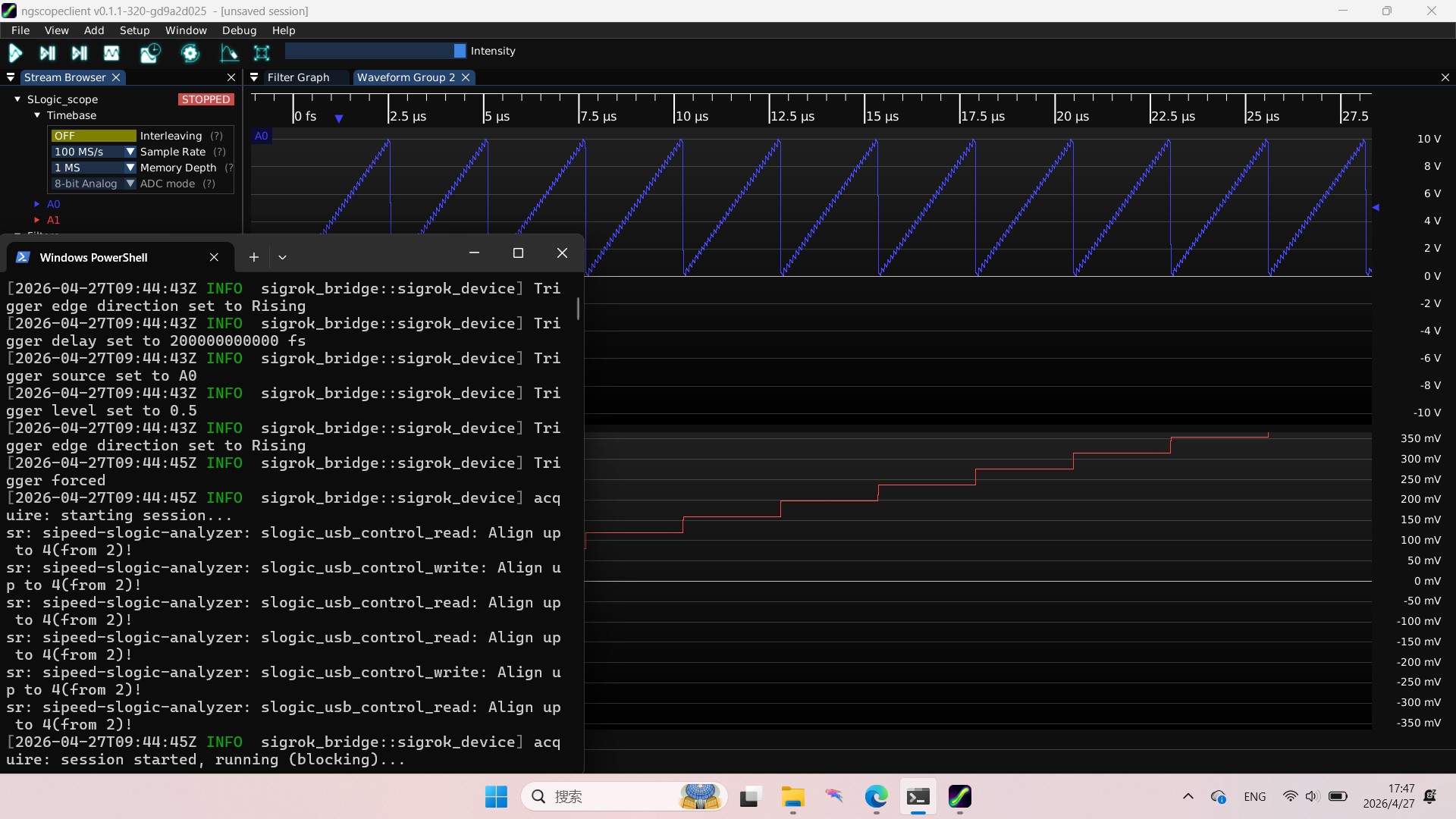

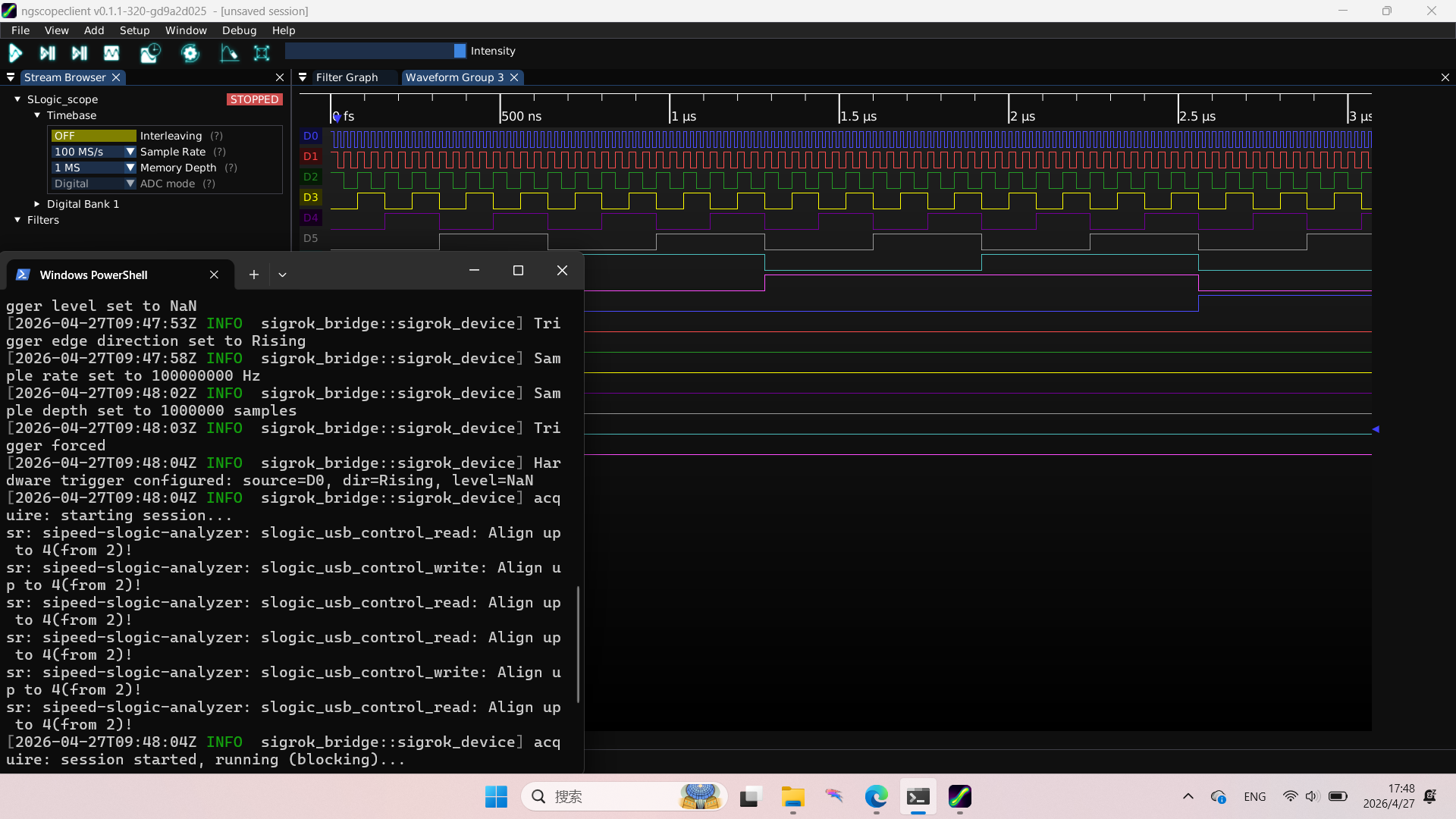

Windows
双击 ngscopeclient-*-windows-x86_64.exe 直接运行。无需安装驱动（SLogic 默认即 WinUSB 设备，即插即用）；系统要求 Windows 10 1903+，不需要 Visual C++ Redistributable。

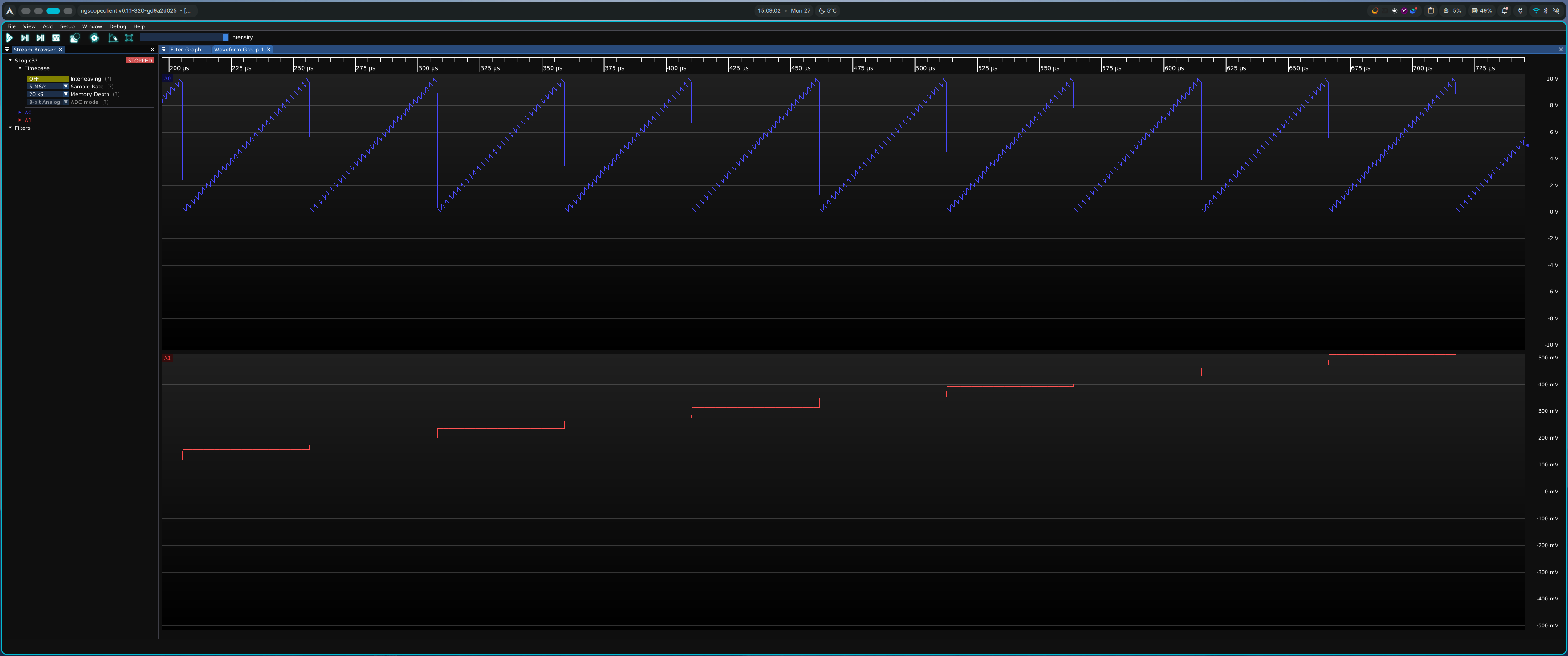

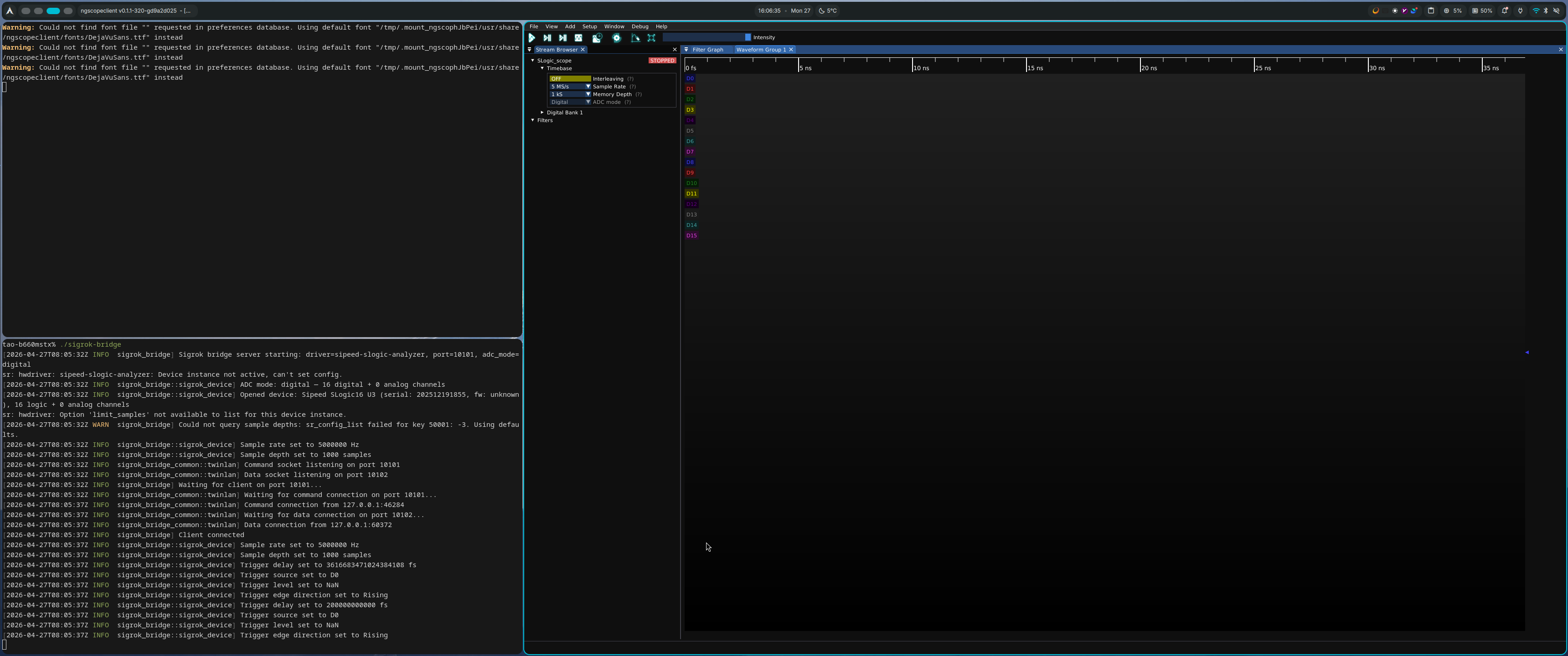

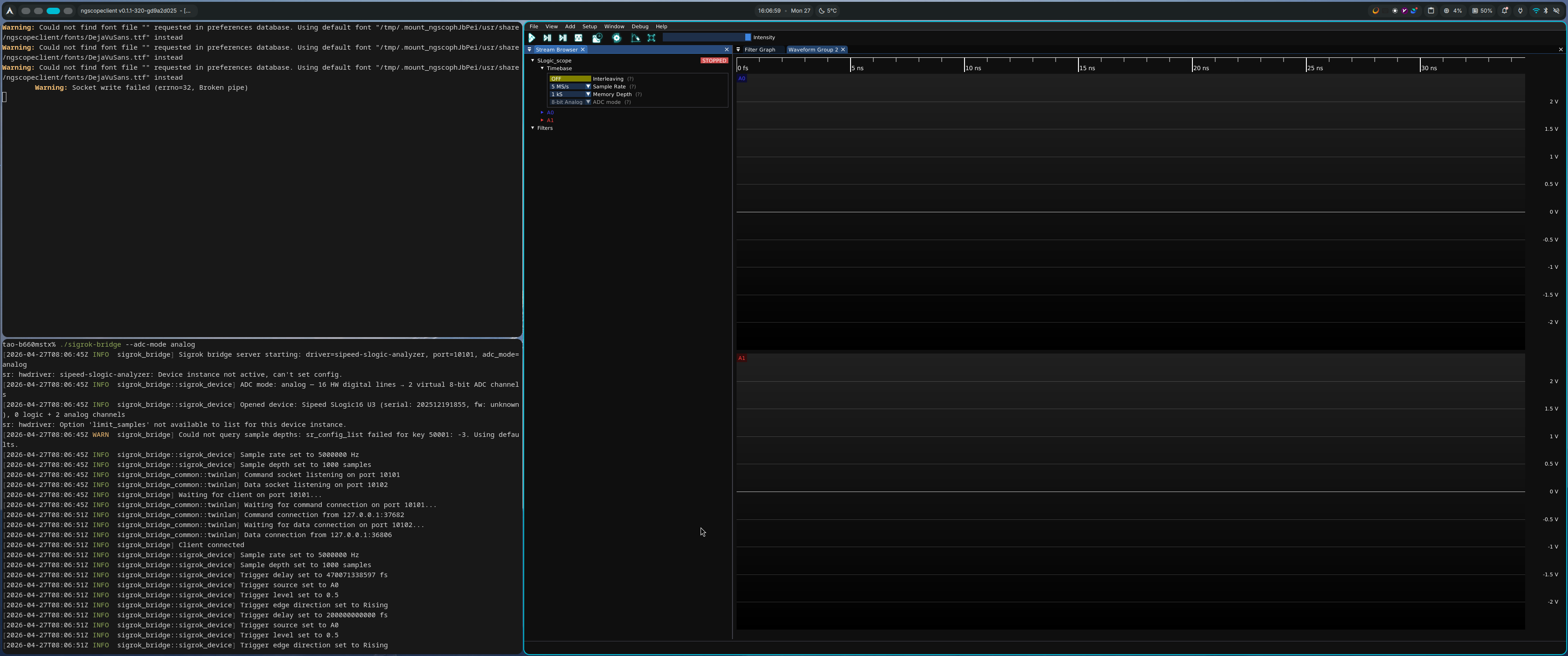

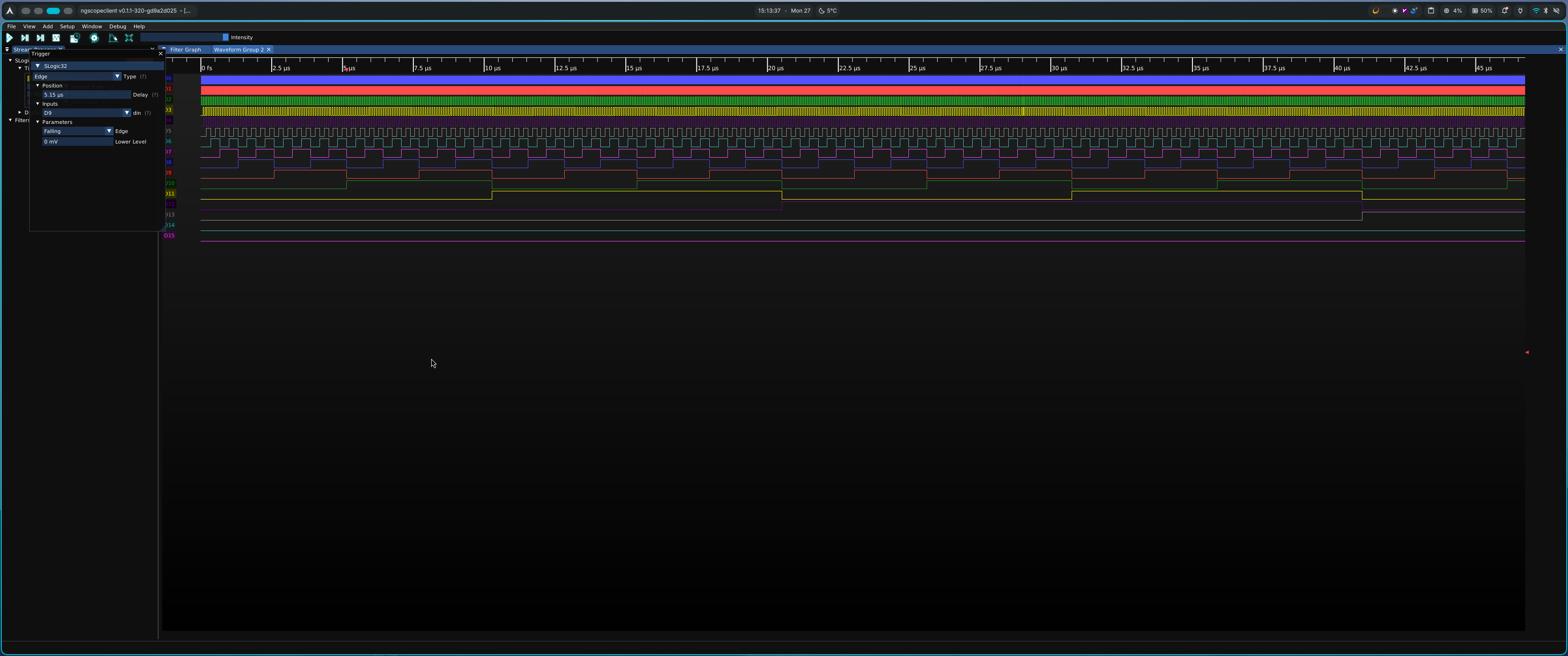

Linux
给 AppImage 加可执行权限，装一次 udev 规则（否则普通用户访问不了 USB），然后运行：
chmod +x ngscopeclient-*-linux-x86_64.AppImage
sudo cp 60-sigrok-slogic.rules /etc/udev/rules.d/
sudo udevadm control --reload && sudo udevadm trigger
./ngscopeclient-*-linux-x86_64.AppImage
udev 规则文件内容（装完拔插一次设备生效）
SUBSYSTEM!="usb|usb_device", GOTO="sipeed_rules_end"
ACTION!="add", GOTO="sipeed_rules_end"
ATTRS{idVendor}=="359f", MODE="0666", GROUP="uucp", TAG+="uaccess", ENV{ID_MM_DEVICE_IGNORE}="1"
LABEL="sipeed_rules_end"

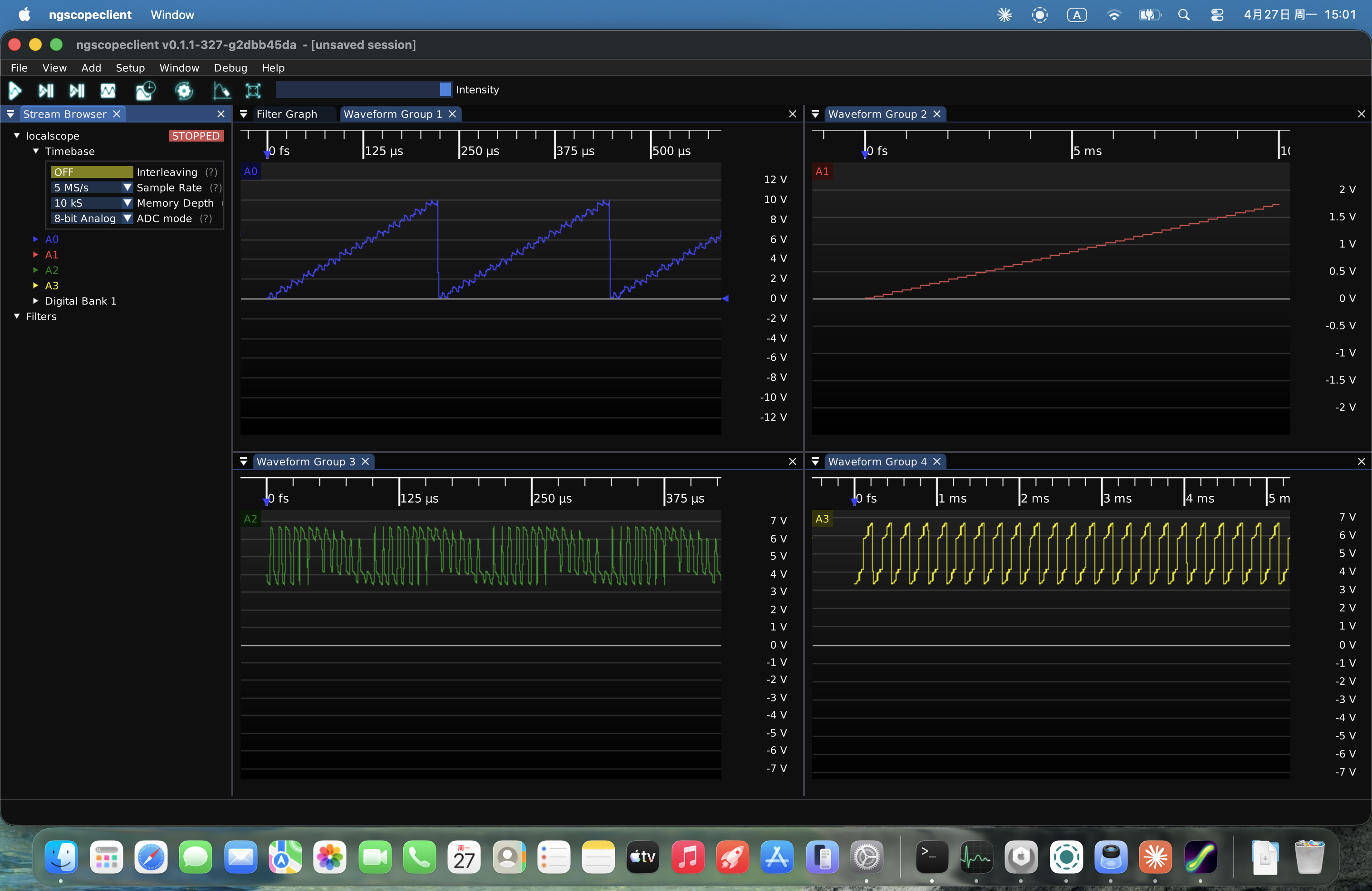

macOS
下载 macOS 版，打开即运行；若首次被系统阻止，在「系统设置 → 隐私与安全性」放行即可。
用法
数字逻辑分析（默认模式）
每个通道是一路独立的数字电平（高/低），这是最常用的工作模式，也是打开程序后的默认模式。
基本流程：
- 选通道：在通道面板勾选你要采的通道。
- 设采样率：从下拉里选，例如 200 MS/s。
- 设采样深度：每次采集存多少点。一般 1 MS（即 100 万点）够用。
- 配触发：在 Trigger 面板选触发源通道、上升沿/下降沿/任意沿。
- 运行：
- Run——连续采集，刷新显示
- Single——采一帧后停下来仔细看
- Force——不等待触发的采一帧
上方动图：从 Stream Browser 设采样率与 Channel mode（32ch@200MHz … 4ch@1400MHz），到采集 32 通道数字波形的完整流程。
ngscopeclient 支持软件触发，无需硬件触发线即可按条件捕获：
进一步：协议解码
把数字波形拖进 Protocol Analyzer 就能解 UART、I²C、SPI、CAN 等协议——这是 ngscopeclient 比传统 sigrok GUI 强的地方。
ngscopeclient 用 Filter Graph 把解码、数学运算、测量都表示成可连接的节点：

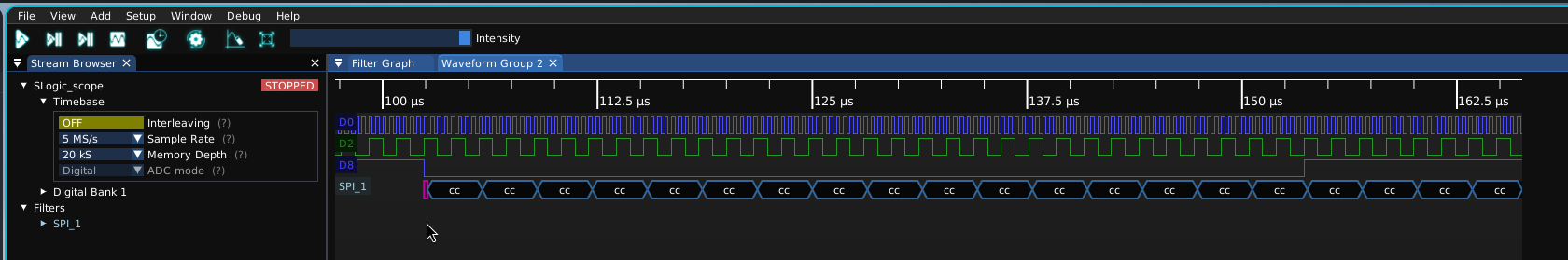

解码结果会标注在波形上：
把硬件当采样示波器用（模拟模式）
这是本项目独有的能力之一：把 SLogic 的并行数字采样当作 ADC 数据流，让一台 SLogic 同时兼任逻辑分析仪 + 8-bit 采样示波器。在 ngscopeclient 的 UI 中开启模拟模式即可。
效果：原本的 D0–D7 / D8–D15 会被合并成 2 路 8-bit 模拟通道（A0、A1），如还有 D16–D23 / D24–D31 则一共合并成 4 路 8-bit 模拟通道（A0、A1、A2、A3），可以直接在 ngscopeclient 里像看模拟示波器一样看波形——量程、坐标轴、自动测量、FFT 等模拟示波器特性都自动可用。
上方动图：模拟模式下对 A0 通道的采集与软件触发。
须知
⚠️ 模拟模式需要硬件支持外接 ADC 模块（SLogic16U3 / SLogic32U3），部分特性仍在打磨中。
常见问题
Linux 下报 "Permission denied" 或 "LIBUSB_ERROR_ACCESS"
USB 权限没配好。回到上面 Linux 一节装 udev 规则，然后拔插一次设备。
ngscopeclient 连上了但通道列表是空的
没识别到设备。检查硬件是否插好、设备管理器（Windows）/ lsusb（Linux）能否看到 SLogic；Linux 上确认已装 udev 规则并拔插过设备。
想换其它厂商或型号的逻辑分析仪能用吗
当前分发版本只对 Sipeed SLogic 系列做了适配，其它型号暂未添加，后续会考虑。
反馈
遇到 Bug、想要新功能、或使用上有任何疑问，请发邮件到 support@sipeed.com。
发邮件时请附上：
- ngscopeclient 版本（菜单 Help → About）
- 硬件型号 + 固件版本
- 操作系统版本（Windows / Linux / macOS）

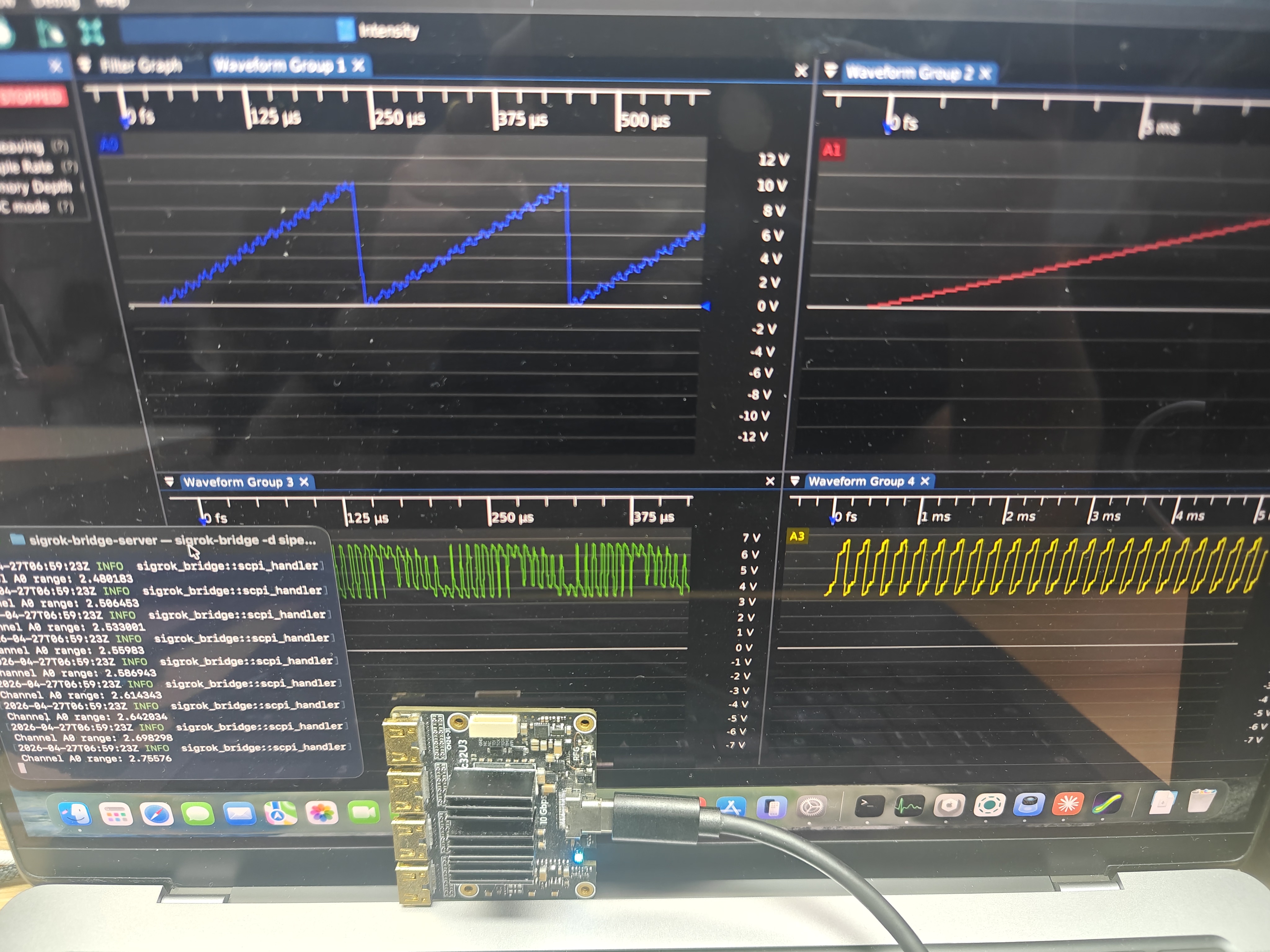

📷 项目家族合照： SLogic 硬件实物 + ngscopeclient 屏幕画面 + 终端日志，三件套同屏。
