软件使用指南

SLogic32U3 可以用多套上位机驱动。本页先帮你选，再分别讲各自的用法。硬件接线见硬件使用指南，第一次使用见快速上手。

---

先选一个上位机

默认用 SLogicView。 它是 Sipeed 自行维护的图形界面，也是当前主推的方向，绝大多数调试任务用它就够。

上位机	优势	适合谁	安装
SLogicView	Sipeed 自研维护的图形界面，默认选它	大多数人	需安装
ngscopeclient	GPU 加速渲染、Filter Graph、混合信号	复杂分析；配 ADC 模组当示波器用	需安装
sigrok-cli	命令行，可脚本化	自动化、CI、无头采集、AI Agent	需安装
ALL LOGIC	社区优秀上位机，基于 DSView 二次开发	熟悉 DSView / DSLogic 的用户	需安装
SLogicWeb（网页版）	免安装、免驱动，支持安卓	临时调试、手机/平板、不想装软件	无需安装

ALL LOGIC 是社区项目，在 DreamSourceLab 开源的 DSView 基础上二次开发而成，Sipeed 向其提交过贡献。用惯 DSView 的话会非常顺手。

关于"免安装"：桌面程序都需要下载并安装或解压后运行。真正打开浏览器就能用的只有网页版 slogic.sipeed.com。

下载

全部桌面程序在同一个 Release 里，按平台选对应文件：

平台	文件后缀	运行方式
Windows 10/11 x64	-windows-x86_64.exe	运行安装程序
Linux x86_64	-linux-x86_64.AppImage	chmod +x 后直接运行
macOS (Apple Silicon)	-macos-arm64.dmg	打开 dmg 后拖入「应用程序」

• GitHub Release（推荐）：https://github.com/sipeed/SLogic/releases/latest
• 下载站（备份镜像）：https://dl.sipeed.com/shareURL/SLogic
• libsigrok 驱动名：sipeed-slogic-analyzer

---

SLogicWeb（网页版）

打开 slogic.sipeed.com 即可使用，这是最快上手、也是唯一真正免安装的方式。

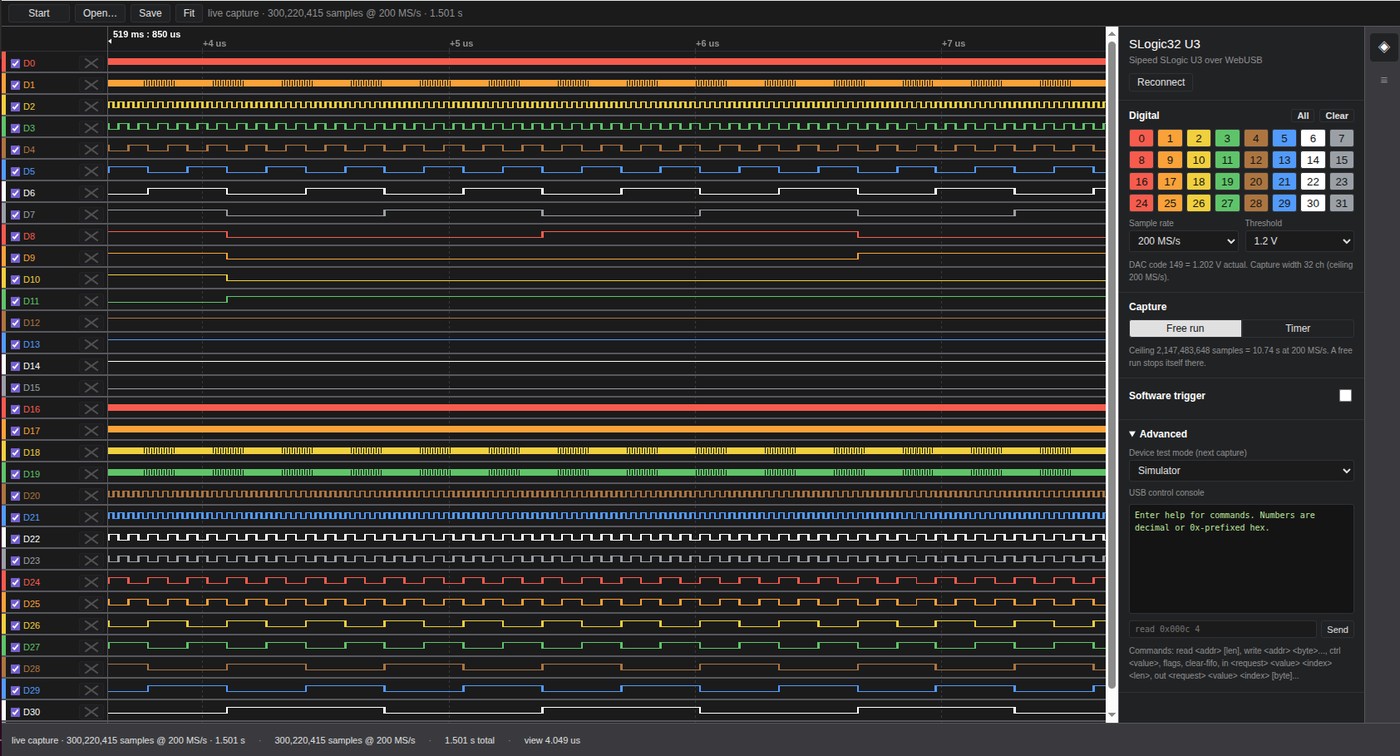

上图为浏览器中实际连接 SLogic32U3 的采集画面：32 通道全开、200 MS/s 实时采集，状态栏显示已收下 3 亿样本。右侧面板可直接设采样率、阈值、触发与采集模式，功能并不比桌面端少。

特点

• 免安装、免驱动：不用下载任何程序，浏览器直接连设备。
• 支持安卓：手机、平板用 Chrome 打开就能采集，适合现场调试。
• 授权记忆：首次连接会弹出设备选择框，授权后该站点会记住，之后直接连。
• 可离线分析：支持打开已有的 .sr 和 .lwcap 波形文件，不插设备也能看。
• 全速采集：32 通道 200 MS/s 在浏览器里同样跑得满，不因为是网页版而缩水。

浏览器要求

网页版通过 WebUSB 与设备通信，必须用 Chromium 内核浏览器：

• 可用：Chrome、Edge、Brave（桌面与安卓均可）
• 不可用：Firefox、Safari（不支持 WebUSB）

若页面提示 WebUSB is unavailable in this browser，说明当前浏览器不支持，换 Chrome 或 Brave 即可。

使用步骤

1. 用 Chrome 打开 slogic.sipeed.com。
2. 点 Connect device，在弹出的列表中选择 SLogic16/32 U3 并授权。
3. 设置采样率、通道与阈值，点 Start 开始采集。
4. 用 Fit 自适应缩放查看波形，Save 可保存为 .lwcap。
5. 已有波形文件可用 Open… 直接载入分析。

---

SLogicView

[!NOTE]
本节配图暂用同源的 PulseView 界面截图，SLogicView 的操作逻辑与之一致。截图将在后续版本更新为 SLogicView 实机界面。

连接设备

最佳做法：先把设备连到 USB3 口，再启动软件，让它在启动时自动检测。

若软件已在运行，点 Connect to Device，选择驱动后点 Scan，再选中扫描到的设备。

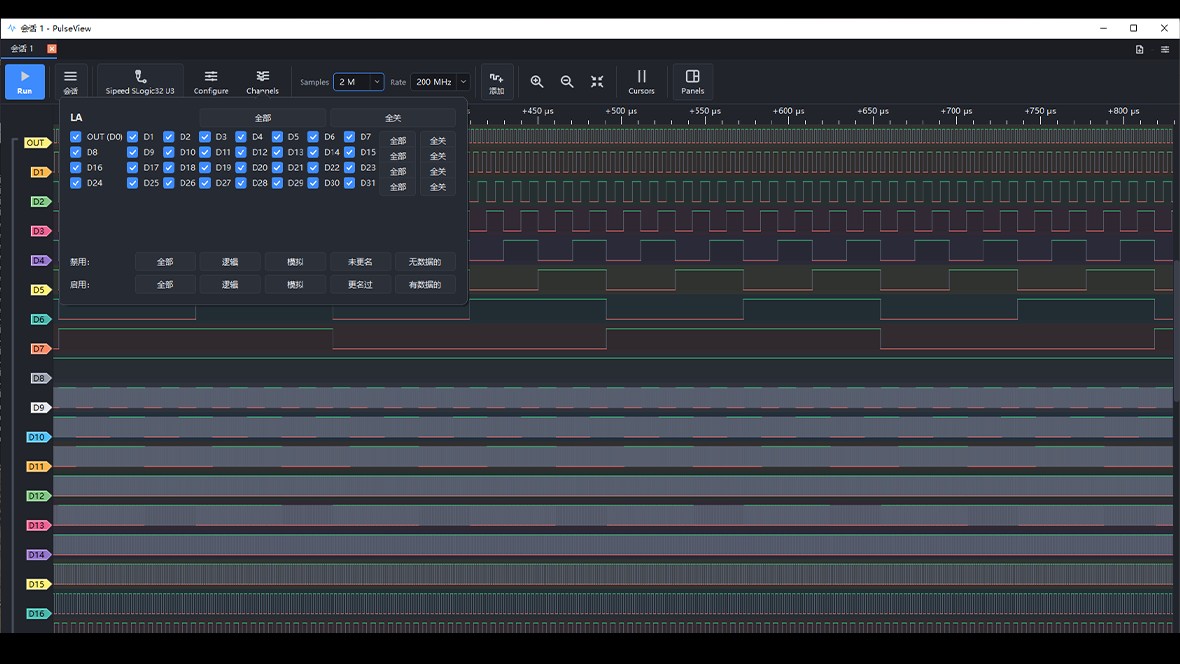

主界面分为几个区域：

• 顶部工具栏：设备选择、采样深度、采样率、运行/停止、缩放与光标工具
• 左侧通道栏：通道开关、通道颜色、电压阈值设置
• 中间波形区：波形显示、解码结果标注
• 解码器面板：添加与配置协议解码器

扫描不到设备时，先看 ACT 指示灯是不是青色。只亮蓝灯说明 USB3 链路没建立。Linux 下还要确认已配置 udev 规则。详见常见问题。

Stream 采集

SLogic32U3 采用 Stream（流式）模式：数据实时回传上位机，采集时长理论不限，仅受磁盘容量限制。板载 2 Gbit DDR3 作弹性缓存，平滑 USB 传输抖动，实际可持续回传 800 MB/s（6.4 Gbps）。

这意味着不需要在"采样深度"和"采样率"之间做取舍，可以长时间连续抓取而不被设备端缓存容量卡住。

采样率与通道数的关系

使能通道数	最高采样率	数据率
4 ch	1400 MHz	5.6 Gbps
8 ch	800 MHz	6.4 Gbps
16 ch	400 MHz	6.4 Gbps
32 ch	200 MHz	6.4 Gbps

8 / 16 / 32 通道均已跑满 6.4 Gbps 带宽上限；4 通道受最高采样时钟 1400 MHz 约束。

使能通道越少，可用采样率越高。只启用本次采集真正需要的通道，是提高采样率最直接的办法。

作为参照，USB3.0 方案的 DreamSourceLab DSLogic U3Pro32 在 Stream 模式下约为 16ch@125MHz、32ch@50MHz（据其公开 Datasheet）；SLogic32U3 对应为 16ch@400MHz、32ch@200MHz，Stream 采样率约为其 3 ~ 4 倍。

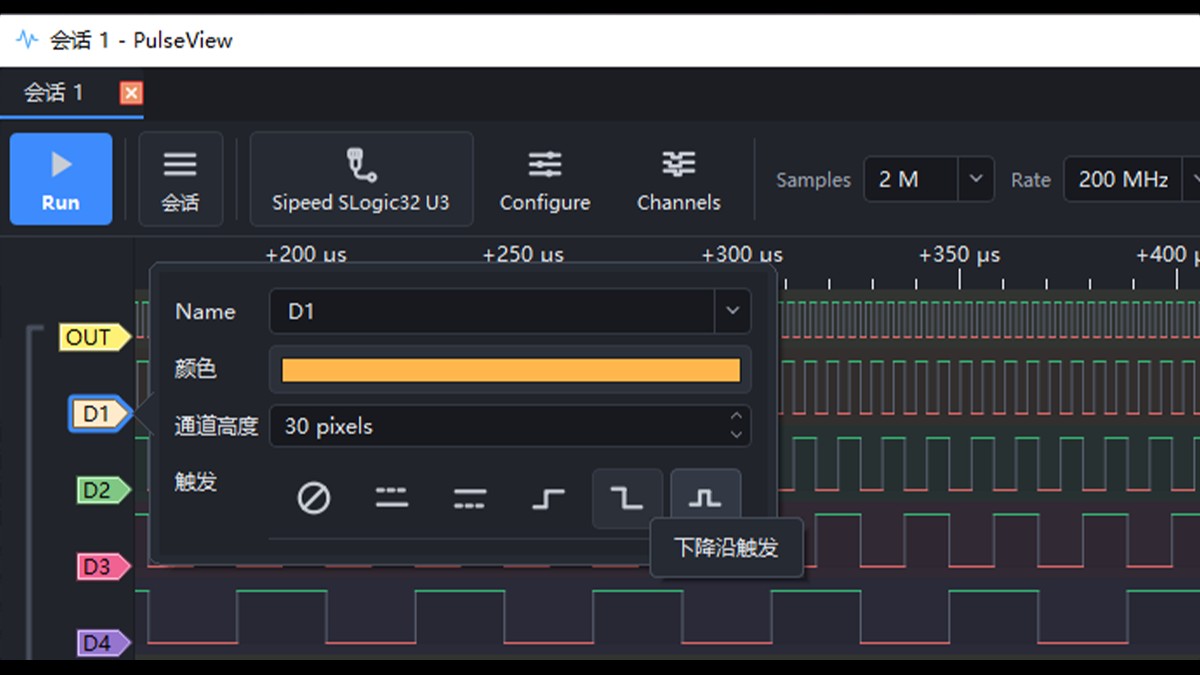

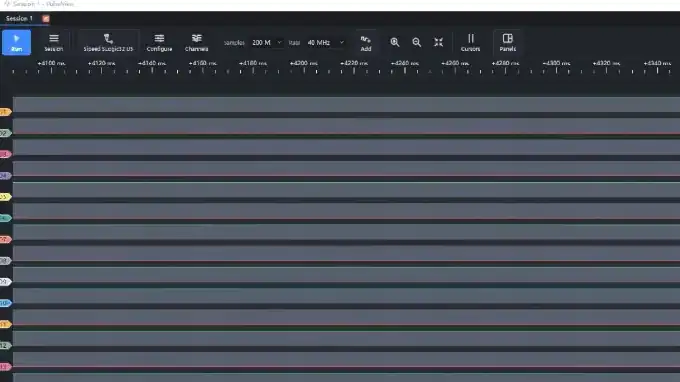

32 路通道可以自由启用、改色、调整高度与排列顺序，把相关的总线放到一起看：

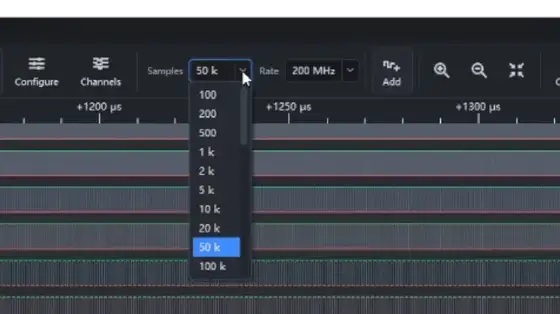

采样率怎么选

• 经验法则：取被测信号最高频率的 10 ~ 100 倍。
• 采样率过低会错过边沿，导致波形失真甚至解码失败。
• 采样率过高则会采到无意义的毛刺，并占用更多内存和磁盘。
• 采样率 × 采样深度决定占用空间，长时间采集前先确认磁盘剩余容量。

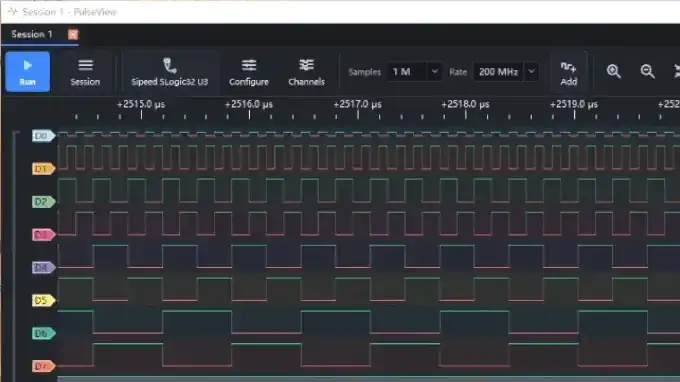

电压阈值

在左侧通道栏设置逻辑判决阈值，范围 0 ~ 6 V，步进 0.1 V。低于阈值判为 0，高于判为 1。常见逻辑电平的建议阈值见硬件使用指南。

触发

SLogic32U3 支持多通道、多边沿组合触发。可对多个通道分别设定上升沿、下降沿、任意边沿或电平条件并组合使用，也支持预触发，用于观察事件发生之前的现象。

场景	触发设置
抓 UART 一帧	RX 线下降沿（起始位）
抓 I²C 事务	SDA 下降沿 且 SCL 为高（起始条件）
抓 SPI 片选周期	CS 下降沿
抓复位异常	RESET 线下降沿

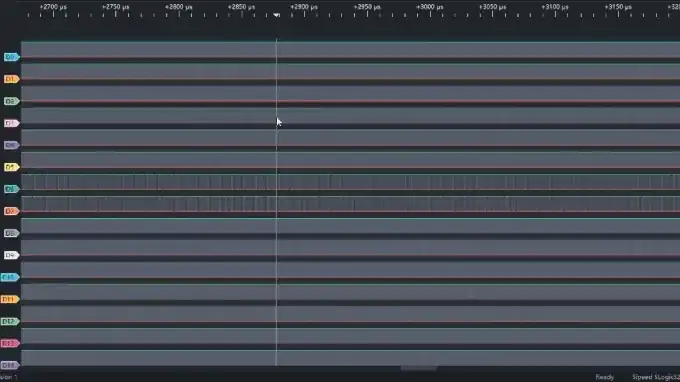

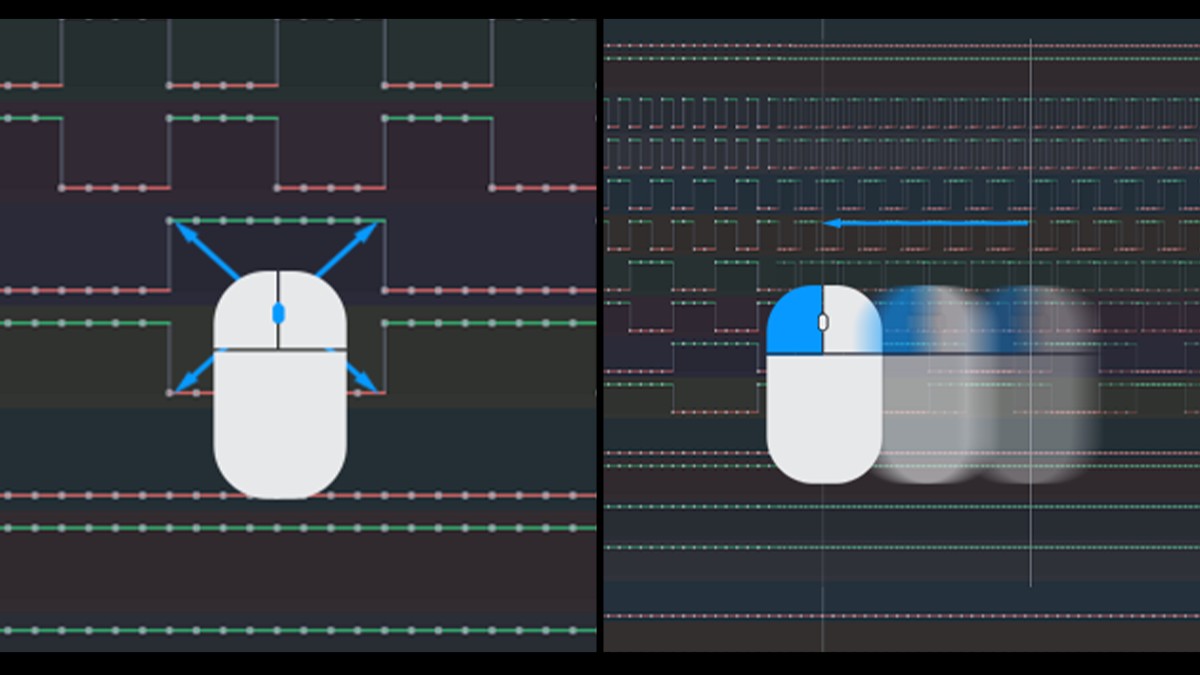

浏览与光标测量

操作	方式
水平缩放	鼠标滚轮
水平平移	左键拖动，或 Shift + 滚轮
垂直平移	Ctrl + 滚轮
创建测量光标	Shift + 拖动

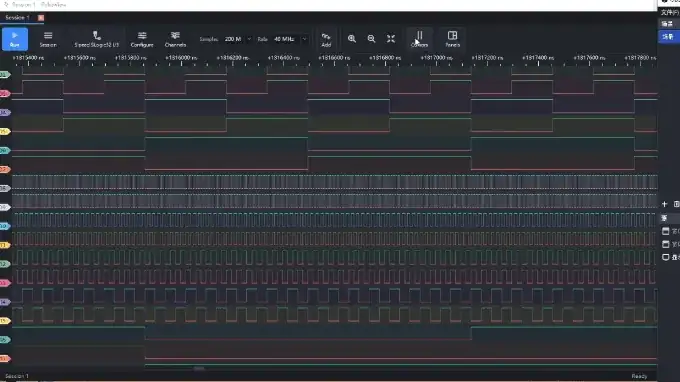

用光标测量两点时间差，可直接换算波特率、脉宽、事件间隔等参数。

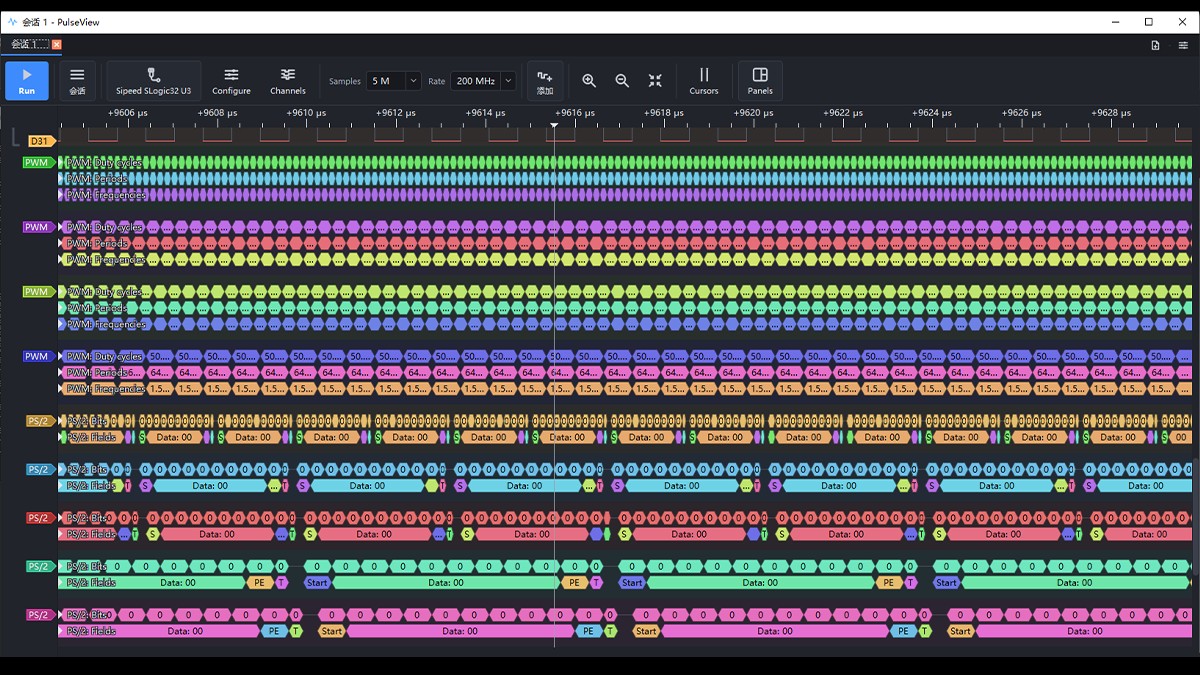

协议解码

sigrok 生态提供 150+ 协议解码器，覆盖 I²C、SPI、UART、CAN、SDIO、1-Wire、USB、Modbus 等常见总线。

1. 打开 Decoder 面板，选择要用的协议。
2. 配置引脚映射，把解码器的每个信号对应到实际接线的通道。
3. 配置协议参数：波特率、字节序、时钟极性/相位、片选极性等。
4. 解码结果以标注形式叠加在波形下方，点击可查看详情。
5. 支持解码器堆叠（stack），例如在 I²C 之上叠加 eeprom24xx 直接解出存储器读写。

常见解码失败原因：

现象	多半是
完全没有解码输出	引脚映射错误，或协议参数不对（波特率、极性）
解码结果零散、报错多	采样率不足，提高采样率重采
波形本身就是方块状/失真	阈值设置不当，或采样率太低
偶发错帧	接地不良，就近加地线

解码输出为空只说明当前配置没有产生标注，不能证明波形里没有通信。先回到波形确认电平变化是否正常。

文件操作

• 保存会话：保存采样数据、通道配置、触发与解码器状态。
• 导出：支持 CSV、VCD 等格式，VCD 可用 GTKWave 打开。
• 导入：可直接加载已有的 .sr 波形文件，离线分析不需要连接设备。

---

ALL LOGIC（社区项目）

ALL LOGIC 是社区维护的一款优秀上位机，在 DreamSourceLab 开源的 DSView 基础上二次开发而成（DSView 本身又源自 sigrok 的 PulseView）。

它的思路是做一个多厂商通用上位机：在 DSView 原有代码上增加各家逻辑分析仪的社区驱动，让一套软件能驱动市面上多种设备。

适合谁：如果你已经用惯了 DSView 或 DSLogic 的界面，ALL LOGIC 的操作方式完全一致，迁移零成本。

已接入的设备包括 Sipeed SLogic Combo 8 / 16U3 / 32U3、CH32H417 开源逻辑分析仪、PXLogic32U3、正点原子 ATK-Logic、nanoDLA / FX2 等，原 DSView 支持的 DreamSourceLab 仪器也仍可用。

其他特点：

• 内置 MCP 接口，方便 AI 客户端直接控制采集与解码。
• 与官方上位机共用 libsigrok 系列驱动与解码器，协议覆盖一致。

ALL LOGIC 由社区维护，问题与需求请到 项目 Issue 反馈。

ngscopeclient

适合需要 GPU 加速渲染、Filter Graph 分析与混合信号观测的场景。完整安装与连接见 ngscopeclient 上手指南。

32U3 相关要点：

• 单二进制、全 UI 配置：直接运行即可，连接、采集模式与参数都在 UI 中设置。
• 连接设备：在界面中添加并选择 SLogic 设备，连上后通道面板会出现 32 路通道。
• Filter Graph：把协议解码、数学运算与测量统一为 Filter 节点，可串成处理链。
• ADC 模拟模式：在 UI 中启用后，把数字管脚合并为 4 路 8-bit 模拟通道 A0–A3，像采样示波器一样观测。需配合可选 ADC 模组。

---

sigrok-cli（命令行）

用于自动化、CI 与无头采集。

# 扫描设备
sigrok-cli --scan

# 查看设备能力（支持的采样率、通道等）
sigrok-cli -d sipeed-slogic-analyzer --show

# 采集：只启用 D0，10 MHz 采 500k 样本，存为 .sr
sigrok-cli -d sipeed-slogic-analyzer \
  --config samplerate=10m -C D0 \
  --samples 500k -o capture.sr

# 解码已有波形
sigrok-cli -i capture.sr -P uart:rx=D0:baudrate=115200 -A uart

# 导出为 VCD 供 GTKWave 查看
sigrok-cli -i capture.sr -O vcd > capture.vcd

常用参数：

参数	含义
--config samplerate=	采样率，可写 10m、200m 等
-C	启用的通道，逗号分隔，如 D0,D1,D2
--samples	采样数量
--time	采集时长（毫秒），与 --samples 二选一
--triggers	触发条件，如 D0=f 表示 D0 下降沿
-P	协议解码器及其参数
-o / -i	输出 / 输入波形文件

采样时间（秒）= 样本数 ÷ 采样率。例如 10 MHz 采 500k 样本即 50 ms。

---

已知限制

限制	说明
触发（ngscopeclient）	ngscopeclient 集成当前仅支持单通道、单边沿触发。需要多通道或多边沿组合触发请改用 SLogicView 或 sigrok-cli
采样率随通道数下降	8 / 16 / 32 通道已跑满 6.4 Gbps 带宽上限，无法再提高；只能通过减少使能通道换取更高采样率
长时间采集受磁盘约束	Stream 模式采集时长理论不限，但采样率 × 深度直接决定磁盘占用
网页版浏览器要求	SLogicWeb 依赖 WebUSB，Firefox 与 Safari 不可用
ADC 与数字采集并用	可选 ADC 模组会占用对应的数字管脚，两者能否同时使用取决于通道分配，具体以实机为准

---

接入 AI Agent

配合 sigrok-cli-slogic-plugin，可以用自然语言让 Agent 代跑扫描、采集与解码。完整教程见 SLogic 接入 AI Agent。
