SLogic32U3 简介

2026-10-06

更新历史

日期	版本	作者	更新内容
2026-10-06	v0.3	Sipeed	拆出独立的快速上手页，简介只保留产品与规格按 SLogic 2.0.0 发布内容更新上位机清单与生态说明校正数字信号带宽、探头线、ADC 模组等参数表述
2026-09-30	v0.1	Sipeed	初始化文档

简介

SLogic32U3 是 Sipeed SLogic 系列的旗舰逻辑分析仪，也是全球首款采用 USB3.2 Gen2 接口的逻辑分析仪。它在 59×51×13 mm 的 CNC 铝合金外壳中实现 32 通道高速 Stream 采集：1400M@4CH、800M@8CH、400M@16CH、200M@32CH，输入数字信号带宽高达 350 MHz。

依托 USB3.2 Gen2 接口与板载 2 Gbit DDR3 弹性缓存，实际可持续回传 800 MB/s（6.4 Gbps），波形直接流入电脑内存甚至硬盘，不再受设备端缓存深度限制。数字输入支持 0~10 V 范围、0~6 V 可调阈值，并可选配 4 通道 ADC 模组，让同一台设备兼具采样示波器能力。

上位机方面官方提供 SLogicView、ngscopeclient、sigrok-cli，另有免安装的网页版 SLogicWeb（slogic.sipeed.com），连安卓手机都能直接用浏览器采集。

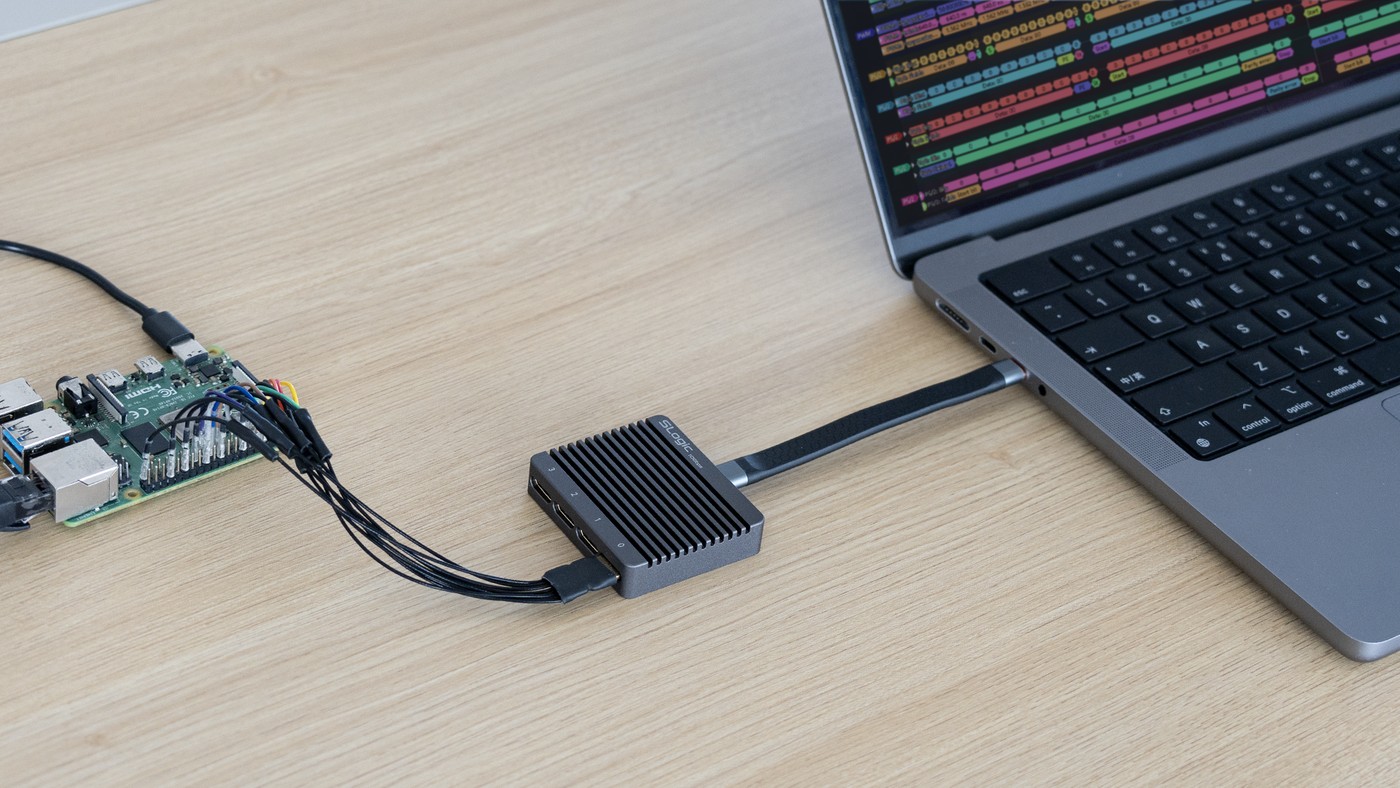

SLogic32U3 产品

🎉 SLogic32U3 正在众筹！ 欢迎到 Kickstarter 支持我们。

第一次拿到设备，请看快速上手。

特点与规格

核心特性

USB3.2 Gen2 高速接口：全球首款 USB3.2 Gen2 逻辑分析仪，接口规范速度 10 Gbps，配合板载 2 Gbit DDR3 弹性缓存，实际可持续回传 800 MB/s（6.4 Gbps），在高通道数下仍维持高采样率。
32 通道 / 最高 1400 MSa/s：1400M@4CH、800M@8CH、400M@16CH、200M@32CH，覆盖从单总线调试到多路并行总线分析。
350 MHz 数字信号带宽：足以应对 SD UHS-I、eMMC HS200、Octal-SPI 等高速总线。
可调阈值 + 宽输入范围：数字输入 0~10 V，逻辑阈值 0~6 V 可调（步进 0.1 V），适配 1.2V / 1.8V / 2.5V / 3.3V / 5V 等多种逻辑电平。
Mini-HDMI 同轴屏蔽探头：32 通道分为 4 组、每组 8 通道合并到 1 个 Mini-HDMI 接口，15 cm 同轴屏蔽线相比普通杜邦线显著改善高速信号完整性。
可选 ADC → 示波器：选配 4 通道 ADC 模组（8-bit，100 MSa/s，模拟带宽 10 MHz，安全输入 ±15 V），同一台设备兼作采样示波器，实现混合信号观测。
多套上位机 + 免安装网页版：SLogicView（默认）、ngscopeclient、sigrok-cli 按需选择；网页版 SLogicWeb 无需安装，连安卓手机都能用。
支持 Easy OTA：固件可在线升级。

技术规格

项目	规格
数字通道数	32
最大采样率	1400 MSa/s（4CH）
采样率–通道梯度	1400M@4CH · 800M@8CH · 400M@16CH · 200M@32CH
数字信号带宽	350 MHz
USB 接口	USB3.2 Gen2 x1 / Gen1 x1 / 2.0 HS（接口规范速度 10 Gbps）
实际数据流速	800 MB/s（6.4 Gbps）
数据流 FIFO 缓存	2 Gbit DDR3
采集模式	Stream（流式实时回传），采样深度受电脑内存/硬盘限制
输入电压范围	0 ~ 10 V
可调阈值 (Vth)	0 ~ 6 V，步进 0.1 V（低于 Vth 判为 0，高于判为 1）
输入阻抗	100 kΩ（数字输入）
触发能力	多通道 / 多边沿组合（SLogicView、sigrok-cli）
可选 ADC 模组	4 通道，8-bit，100 MSa/s，模拟带宽 10 MHz，安全输入 ±15 V
接口/连接器	4 × Mini-HDMI（HDMI Type-C 1.4，每口 8 通道，同轴屏蔽） + USB-C
探头线	15 cm 同轴屏蔽线 + 特氟龙杜邦线
供电	USB 供电，额定 5 V @ 65 mA

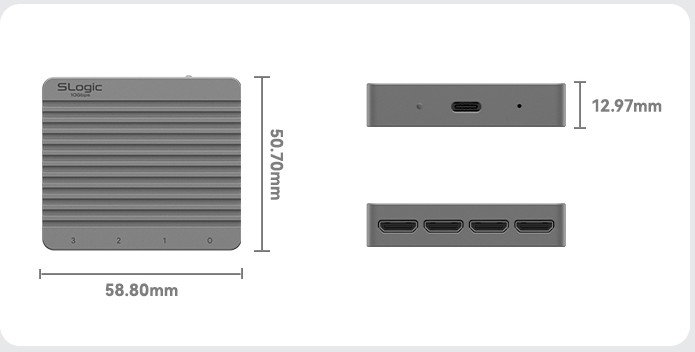

外壳 / 尺寸	CNC 铝合金，59 × 51 × 13 mm
兼容软件	SLogicView、ngscopeclient、sigrok-cli、网页版 SLogicWeb；另有社区上位机 ALL LOGIC
支持系统	Windows 10/11 x64、Linux x86_64、macOS (Apple Silicon)、Android（浏览器）
Easy OTA	支持

生态兼容一览

SLogic32U3 的上位机随 SLogic 发布包一同提供：

上位机	定位	适合
SLogicView	Sipeed 自研维护的图形界面，默认选它	大多数人
ngscopeclient	GPU 加速、Filter Graph、混合信号	高级分析、配合 ADC 示波器模式
sigrok-cli	命令行	自动化 / CI / 无头采集 / AI Agent
SLogicWeb（网页版）	浏览器直接用，免安装	临时调试、安卓手机、不想装软件
ALL LOGIC	社区优秀上位机，基于 DSView 二次开发	熟悉 DSView / DSLogic 的用户

详细用法与选择建议见软件使用指南。

SLogic 系列对比

属性	SLogic Combo8	SLogic16U3	SLogic32U3
USB 版本	USB2.0 HS	USB3.2 Gen1 x1	USB3.2 Gen2 x1
数字采样通道	8	16	32
最大采样率	80M	800M	1400M
典型组合（stream）	80M@4CH, 40M@8CH	800M@4CH, 400M@8CH, 200M@16CH	1400M@4CH, 800M@8CH, 400M@16CH, 200M@32CH
实际数据流速	320 Mbps	4 Gbps	6.4 Gbps（800 MB/s）
数据流 FIFO 缓存	48 Kibit SRAM	128 Kibit BSRAM	2 Gbit DDR3
数字信号带宽	40 MHz	200 MHz	350 MHz
Probe Cable	杜邦线	同轴线 + 杜邦线	15 cm 同轴线 + 特氟龙杜邦线
兼容 Sigrok	Y	Y	Y
可调阈值	N	Y	Y
Easy OTA	N	N	Y
外壳材质	塑料	铝合金	铝合金
额外特性	DAP-Link, CK-Link, 4 路 UART	—	可扩展 ADC → 示波器
尺寸	20x40x10mm	40x40x10mm	59x51x13mm
