硬件使用指南
本页介绍 SLogic32U3 的硬件接口、配件、指示灯、固件更新与探测要点。软件操作见软件使用指南，快速上手见快速上手。
硬件概览

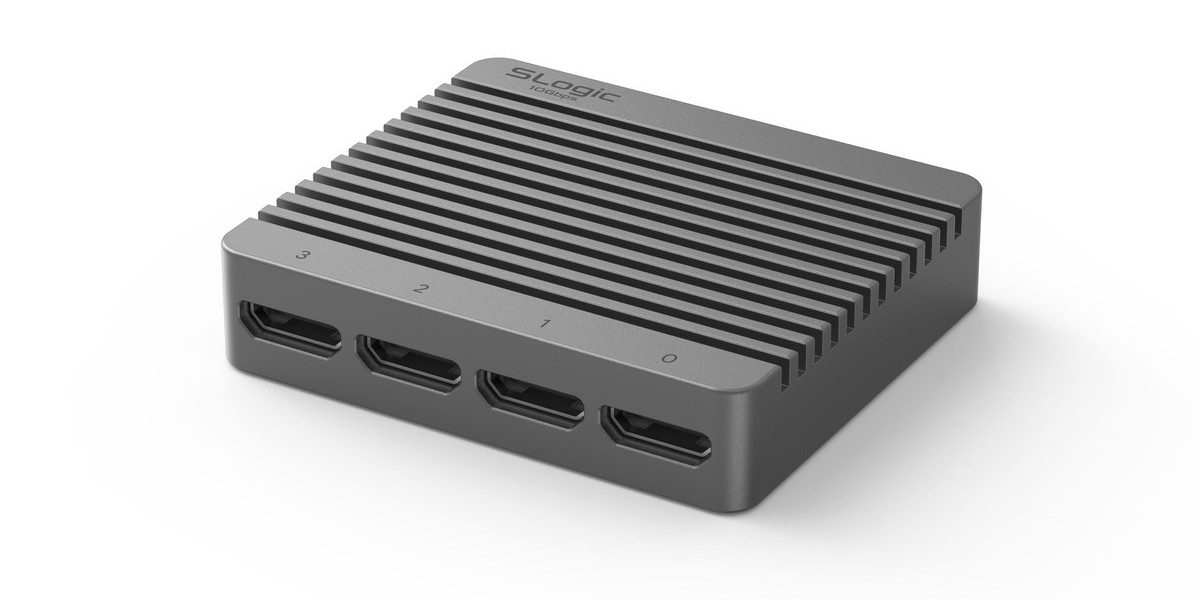

SLogic32U3 为 CNC 铝合金一体外壳，尺寸 59 × 51 × 13 mm，表面散热齿兼顾散热与握持。所有接口分布在机身前后两端：
- 正面：4 × Mini-HDMI 通道组接口，标号 0 ~ 3
- 背面：USB-C 接口、ACT 指示灯、MODE 小孔按键
接口总览

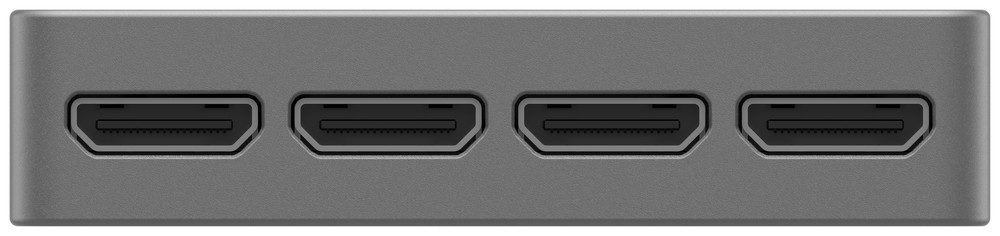

正面：4 组 Mini-HDMI 通道口
32 通道分为 4 组，每组 8 通道，经同轴屏蔽探头线引出。接口标号与通道对应关系：
| 接口标号 | 对应通道 |
|---|---|
| 0 | CH0 – CH7 |
| 1 | CH8 – CH15 |
| 2 | CH16 – CH23 |
| 3 | CH24 – CH31 |
每个 Mini-HDMI（HDMI Type-C 1.4）口含 8 路数据 + GND + VCC(+5V) + CK。4 组的 GND / VCC / CK 为同源共用，并非各组独立。

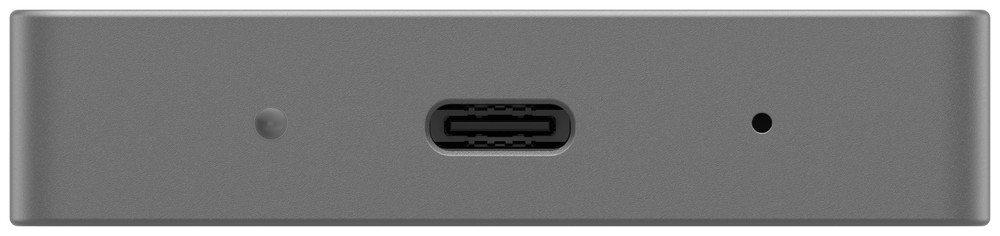

背面：USB-C、指示灯与 MODE 按键
- USB-C：USB3.2 Gen2。必须接 10 Gbps 的 USB3 口才能跑满标称速率，不支持 USB2.0 采集。优先用 USB-C 直连，随附的 C 转 A 转接头会带来额外插损。
- ACT 指示灯：见下文ACT 指示灯。
- MODE 按键：隐藏式小孔按键，见下文 MODE 按键。
- CK：100 MHz LVCMOS33 固定时钟输出，不可调、仅输出。

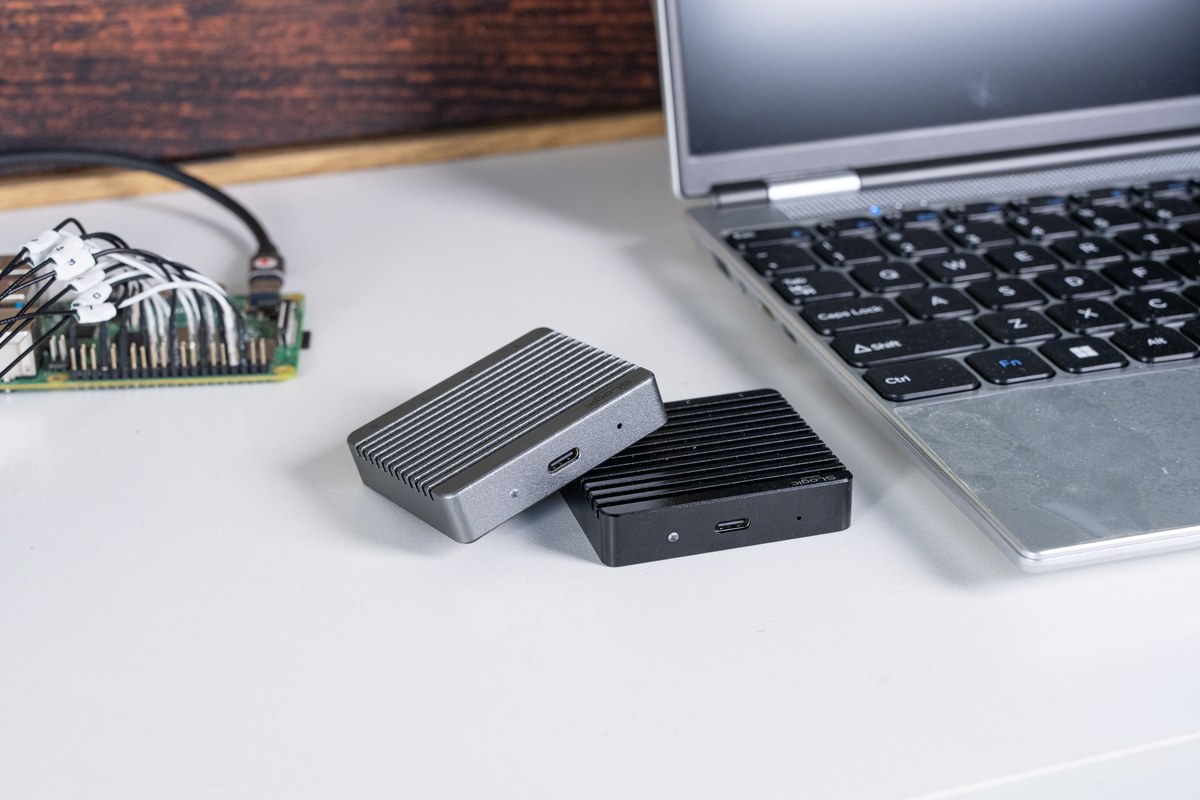

连接方式
- 用随附 USB-C 线把设备直连电脑的 10 Gbps USB-C 口（通常标
SS10或10）。接口规格直接决定采集速率，详见快速上手 · 连接设备。 - 指示灯亮青色表示已上电且 USB3 链路正常。
- 按需把 Mini-HDMI 探头线插到对应通道组。
- 把测试夹接到待测信号与地。
开始使用
连接完成后，启动 SLogicView / ngscopeclient / sigrok-cli 任一上位机即可采集。首次使用请先完成驱动与权限配置。
通道与探头线
- 32 通道分 4 组，每组 8 通道合并到 1 个 Mini-HDMI 接口。

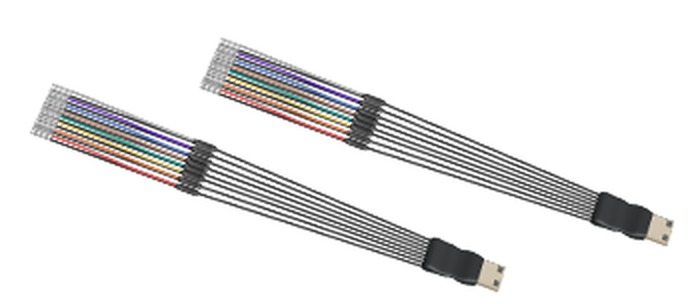

- 探头线结构：前端为同轴电缆子板（每板 8 通道对应 1 个 Mini-HDMI）。每路信号走 15 cm 同轴线，芯线为信号（数字输入阻抗约 100 kΩ），屏蔽层为信号地；末端为特氟龙杜邦线。
- 同轴屏蔽线相比普通杜邦线能显著降低串扰、改善高速信号完整性，这也是 SLogic32U3 能跑到 350 MHz 数字信号带宽的前提之一。
- Mini-HDMI 为防呆接口，只能单向插入，不会插反。
- VCC：Mini-HDMI 提供 +5 V 输出（4 组同源），可为小型被测电路供电，切勿与 GND 短接。
通道配色
探头远端每组 8 路信号用 8 种不同颜色区分，排列顺序与通道顺序一致，肉眼从第一根依次数过去即可确定通道号。典型线序为：
| 组内序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| 典型线色 | 红 | 橙 | 黄 | 绿 | 棕 | 蓝 | 白 | 灰 |
每组一定是 8 种颜色，但具体用哪几种颜色、按什么顺序排列，可能因生产批次而略有不同。上表为典型线序，以手上实物的排列为准。
4 组的线色方案相同，跨组分辨靠 Mini-HDMI 接口标号，也可以用随附的标号热缩管做长期标记。
Mini-HDMI 线序与 AFE 电路
每组 8 通道通过一块同轴电缆子板汇总到 1 个 Mini-HDMI（HDMI Type-C 1.4）接口。
引脚规律
线序规律非常简单：奇数脚全是 GND，偶数脚全是信号。
这对应 Mini-HDMI 公头的物理结构：梯形长边那一面全是奇数脚，短边那一面全是偶数脚。所以只要认准梯形的朝向，就知道哪一面是地、哪一面是信号。
偶数脚 2 ~ 18 共 9 个，按顺序就是 8 个通道加 1 路时钟输出：
| 引脚 | 功能 | 引脚 | 功能 | |
|---|---|---|---|---|
| 2 | CH0 | 12 | CH5 | |
| 4 | CH1 | 14 | CH6 | |
| 6 | CH2 | 16 | CH7 | |
| 8 | CH3 | 18 | CLK 输出（100 MHz LVCMOS33，固定不可调、仅输出） | |
| 10 | CH4 | 奇数脚 | GND |
通道号为组内编号。接口标号 0~3 依次对应 CH0–7 / CH8–15 / CH16–23 / CH24–31，例如 2 号口的 pin 2 实际是整机的 CH16。
4 组的 GND / VCC(+5V) / CK 为同源共用，并非各组独立。

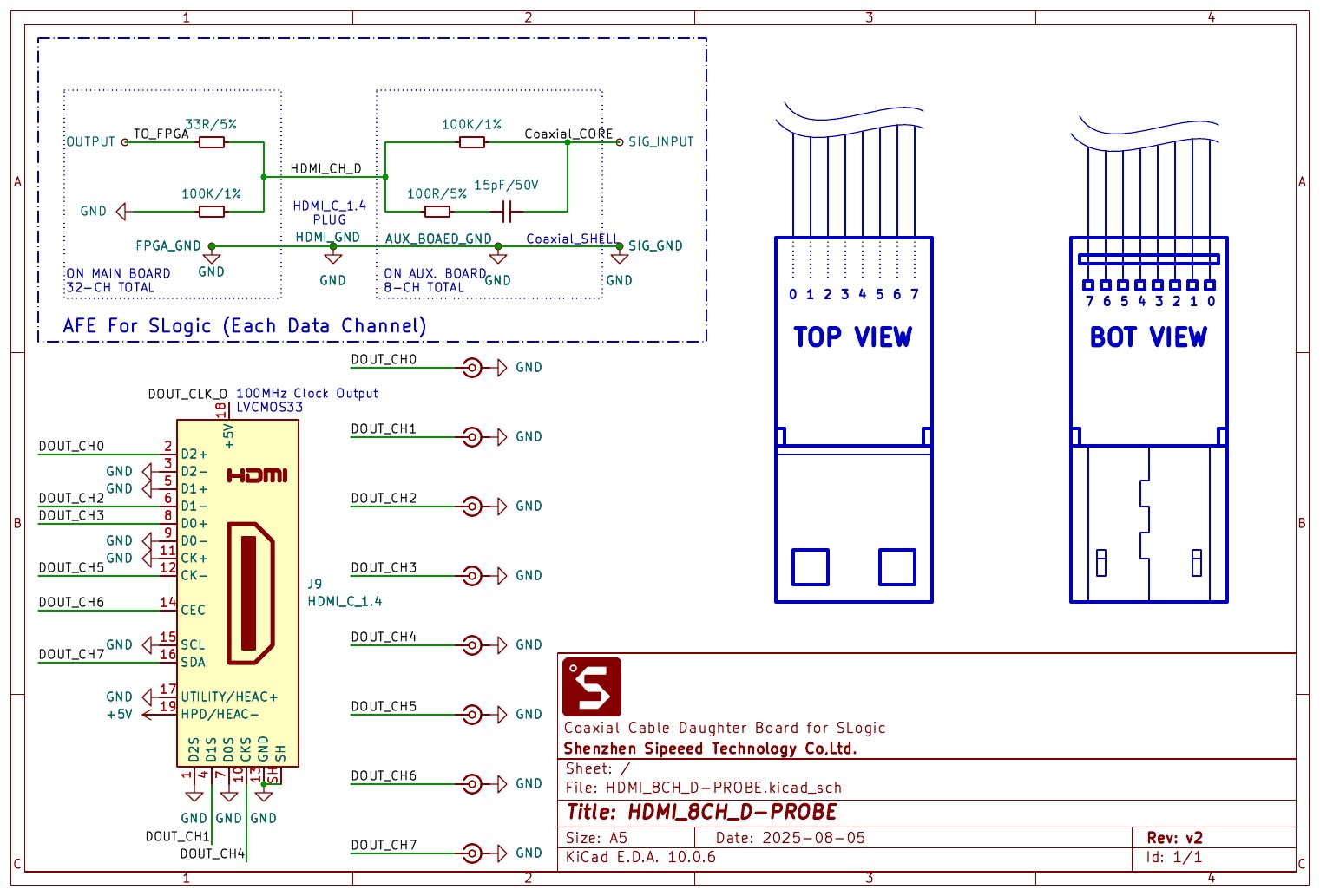

子板原理图
子板上每路信号的前端网络：同轴芯线经 100 kΩ 串入，并有 100 Ω + 15 pF 对地；主板侧再经 33 Ω 串入 FPGA，并有 100 kΩ 下拉。
想在自己板上放 Mini-HDMI 对插？
[!WARNING]
务必补上 AFE 部分电路。Mini-HDMI 接口本身只是连接器，SLogic32U3 的输入特性（100 kΩ 输入阻抗、带宽与过冲抑制）由探头子板上的 AFE 网络决定。如果你的板子只把信号直接焊到 Mini-HDMI 引脚上、省掉 AFE，会出现：
- 输入阻抗与标称不符，加重对被测电路的负载；
- 高速边沿产生过冲和振铃，波形失真、解码出错；
- 极端情况下可能损伤设备输入端。
请按上方原理图中
AFE For SLogic (Each Data Channel)虚线框内的网络，在每一条数据通道上照搬实现。
配件
随机标配
| 配件 | 数量 | 说明 |
|---|---|---|
| Mini-HDMI 同轴探头线 | × 4 | 15 cm 同轴屏蔽线 + 特氟龙杜邦线，每条 8 通道 |
| 逻辑分析仪测试夹 | × 32 | 通用测试夹，适配常规排针与元件引脚 |
| USB-C 数据线 | × 1 | 含 C 转 A 转接头 |
| 标号热缩管 | × 32 | 带通道编号，由用户自行套到对应线上 |

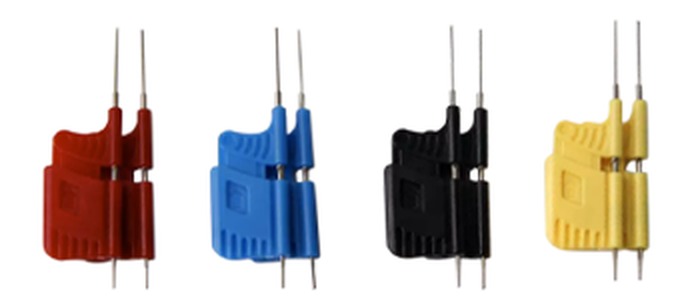

选配：精细探头夹
标配测试夹适合常规排针和较大引脚。遇到细间距封装时，可选配精细探头夹（Fine-Pitch Micro Hook Clips）：
- 可夹 0.65 mm 间距的 TSSOP 引脚，也适用于 SOP、SSOP 等细间距封装。
- 钩爪更细、弹性更好，直接勾住引脚即可，不易滑脱或连带相邻引脚。
- 多色可选，便于与通道编号对应。
做高密度芯片调试（细间距 SOP/TSSOP、QFP 边缘引脚）建议备一套，比用标配夹子去够引脚可靠得多。

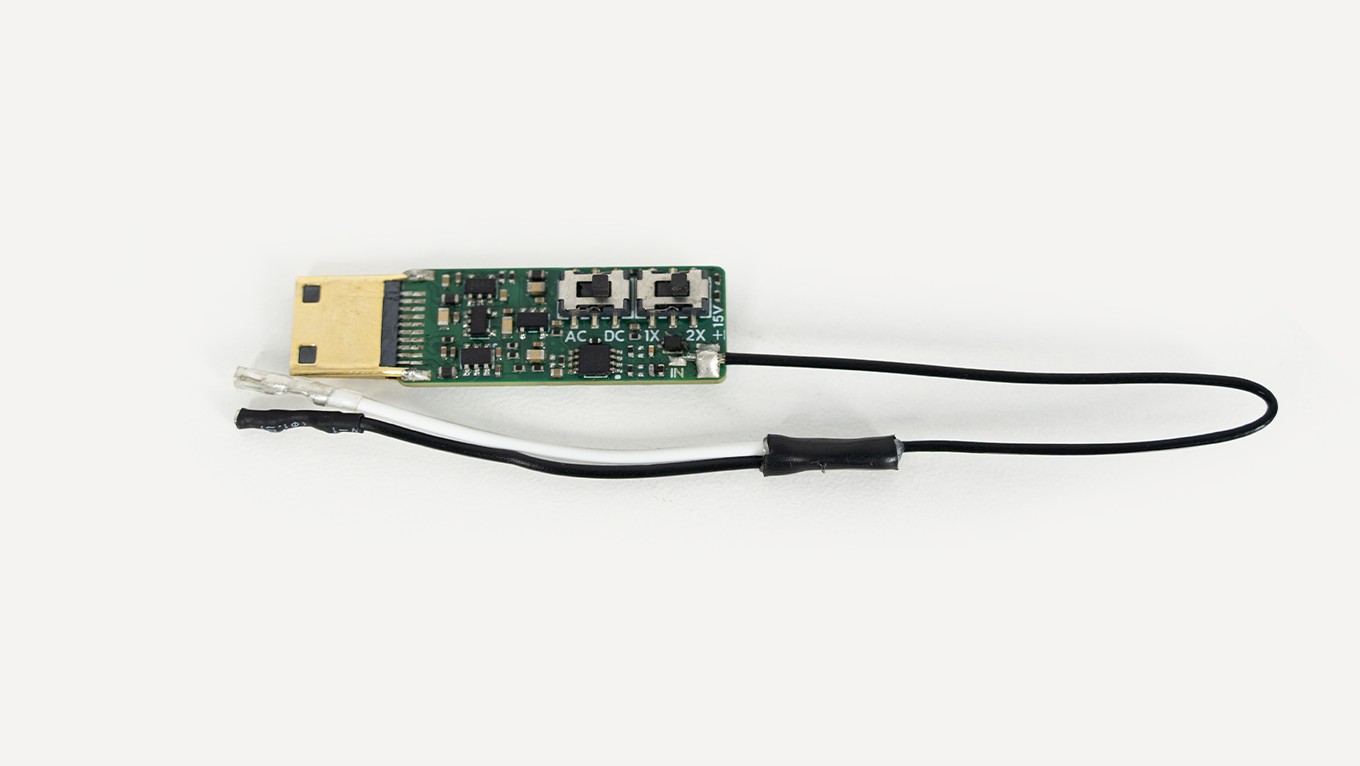

选配：ADC 示波器模组
SLogic32U3 可选配 4 通道 ADC 模组，把对应管脚采样作为 8-bit 模拟信号上传，让同一台设备兼作采样示波器。
| 项目 | 规格 |
|---|---|
| 通道数 | 4 |
| 分辨率 | 8-bit |
| 采样率 | 100 MSa/s |
| 模拟带宽 | 10 MHz |
| 安全输入电压 | ±15 V |
| 输入阻抗 | 由探头决定 |
启用方式：在 ngscopeclient 的 UI 中配置。启用后 32U3 会把 D0–7 / D8–15 / D16–23 / D24–31 合并为 4 路 8-bit 模拟通道 A0–A3。详见 ngscopeclient。
ACT 指示灯
指示灯为 3 色 RGB：蓝 = 电源，绿 = USB LINK，红 = 运行状态，叠加后呈现不同颜色。
颜色与功能
| 状态 | 颜色 | 说明 |
|---|---|---|
| 正常连接 | 青色（蓝+绿） | 已上电且 USB3 链路已建立 |
| 数据传输 | 青 + 红快闪 | 采集中 |
| DFU 模式 | 青 + 红慢闪 | 固件升级模式 |
异常状态
| 现象 | 可能原因 | 处理 |
|---|---|---|
| 只亮蓝灯 | USB3 链路未建立 | 换 USB3 线材 / 换 USB3 接口，避免劣质延长线与 USB2 HUB |
| 只亮红灯 | Flash 加载异常 | 线材压降过大或硬件问题，换线后仍异常请联系售后 |
| 完全不亮 | 未上电 | 检查线材与接口是否供电正常 |
MODE 按键
MODE 为隐藏式小孔按键，位于机身背面，需用卡针或 SIM 卡针捅入按下。用于在 APP（逻辑分析仪）与 DFU（固件升级）模式之间切换。
- 上电默认进入 APP 模式，即正常的逻辑分析仪工作模式。
- 按下 MODE 切到 DFU 模式，指示灯变为慢闪，此时可刷写固件。
更新固件
SLogic32U3 支持 Easy OTA，固件可在线升级。
更新步骤
- 按 MODE 键进入 DFU 模式，等待指示灯慢闪。
- 确认电脑上出现 "SLogic DFU" 设备。
- 运行固件刷写工具，按提示选择固件文件并刷入。
- 刷写完成后重新插拔设备，设备会回到 APP 模式。
SLogic32U3 固件尚未发布，正式发布后将于下载站提供。
刷写工具与 SLogic16U3 共用同一套工具链：slogic16u3-tools。
探测与信号完整性
高速逻辑分析仪的测量质量，一大半取决于怎么接线。
接地是关键
- 低频、少通道时可以共用一根地线。
- 随着频率和通道数升高，地线自感会在地线上产生压降、劣化测量结果。
- 高速测量时，每根信号线就近配一根地线，这是改善波形质量最有效的手段。
- 地线绝不可接到信号线上，可能损坏设备。
阈值电压
按被测电路的逻辑电平设置阈值。常见取值：
| 逻辑电平 | 建议阈值 |
|---|---|
| 1.2 V | 0.6 V |
| 1.8 V | 0.9 V |
| 2.5 V | 1.25 V |
| 3.3 V | 1.6 V |
| 5 V | 2.5 V |
不确定被测电平时，先用万用表或示波器量一下再设。
其他要点
- 输入范围 0 ~ 10 V，超出范围前务必确认硬件限制。
- Mini-HDMI 同轴屏蔽线比杜邦线更适合高速信号，高速测量优先用同轴线。
- 探头线尽量短、尽量不要盘绕。
安全与注意事项
- VCC：Mini-HDMI 提供 +5 V 输出（4 组同源），切勿与 GND 短接。
- 与市电供电的电脑配合使用时，探头地会与电脑地相连。请仅连接等电位接地点，切勿接热地，否则可能损坏设备甚至造成危险。
- 不要在带电状态下反复插拔探头线。
- 由于 10 Gbps 数据量较大，设备持续工作时外壳会较烫，可能接近 50 ℃，属正常现象。
驱动与权限
Windows：免驱（WinUSB）
SLogic32U3 默认即为 WinUSB 设备，Windows 10/11 即插即用，无需 Zadig、无需手动安装驱动。插上设备后直接运行 SLogicView 或 ngscopeclient 即可。
原生 Windows 版上位机没有软件层面的带宽或采样率上限，实际可达速率仅取决于物理机性能。这一点与 SLogic16U3 早期 Windows 原生 exe 的降速限制不同，32U3 在 Windows 下不需要靠 Linux 虚拟机来跑满带宽。
Linux：udev 规则
普通用户默认无权限访问 USB 设备，需安装一次 udev 规则（设备 VID 为 359f）：
sudo tee /etc/udev/rules.d/60-sipeed.rules <<'EOF'
SUBSYSTEM!="usb|usb_device", GOTO="sipeed_rules_end"
ACTION!="add", GOTO="sipeed_rules_end"
ATTRS{idVendor}=="359f", MODE="0666", GROUP="plugdev", TAG+="uaccess", ENV{ID_MM_DEVICE_IGNORE}="1"
LABEL="sipeed_rules_end"
EOF
sudo udevadm control --reload && sudo udevadm trigger
Arch 系统请把
GROUP="plugdev"改为GROUP="uucp"。配置完成后拔插一次设备使规则生效。
macOS
SLogicView、ngscopeclient 与 sigrok-cli 均提供 macOS 版。若首次运行被系统阻止，在「系统设置 → 隐私与安全性」中放行即可。
