TranslateMF 固件相关升级说明
在使用 MF 人脸识别模块过程中，如果存在固件存在 bug、有新功能固件 release、误擦除固件、字体资源、图片资源，那么就需要通过烧录还原固件。
MF 人脸识别模块固件、资源说明
MF 人脸识别模块 固件、字体资源、图片资源、说明如下：
| 类型 | 烧录地址 | 长度 | 说明 |
|---|---|---|---|
| 固件 | 0x000000 | ||
| 人脸模型 | |||
| 字体资源 | |||
| 图片资源 | |||
| 板级配置 | 0x7FF000 | 4 KB | |
| 人脸信息 | 0x800000 | 64 KB | |
一般开发者在拿到 MF 模块之后，不需要关心该资源分布
- MF 固件说明
| 固件分类 | 方向 | 协议 | 识别方式 | 固件类型数量 | |
|---|---|---|---|---|---|
| MF0 体验版模块 | 横版, 竖版 | bin | vis | 2 | |
| MF1 离线版模块 | 横版，竖版 | bin/json | vis+ir | 8 | |
| MF1_to_MF2 | 横版，竖版 | bin/json | vis+ir | 8 | |
| MF2 微信半成品 | 横版，竖版 | bin | vis | 支持 | 2 |
| MF4 微信 (成品) | 竖版 | bin | vis | 支持 | 1 |
| MF5 微信 (成品) | 竖版 | bin/json | vis | 支持 | 2 |
- 字体资源
- 图片资源
- 清除配信息
MF1 固件烧录(升级，还原出厂配置)步骤
在使用 MF 人脸识别模块过程中，如果存在固件存在 bug、有新功能固件 release、误擦除固件、字体资源、图片资源，那么就需要通过烧录还原固件。
烧录步骤：
烧录 key_gen.bin 获取 key
通过 support@sipeed.com 获取模型文件
烧录模型文件
烧录图片，字体资源，
准备：
在升级，还原出厂配置MF 人脸识别模块 之前我们需要准备软硬件。
硬件准备：
MF 人脸识别模块
USB Type-C 数据线
软件准备：
烧录软件： kflash_gui(这里使用 kflash_gui v1.6.5 版本)
下载链接:
- Github: kflash_gui
- Sipeed: Sipeed 官方下载站 - kflash_gui
烧录资源文件(根据情况烧录)：MF 人脸识别模块固件、算法模型文件、字体资源文件、图片资源文件
资源文件获取统一发送邮件到: Email: Support@sipeed.com
推荐发送邮件格式如下:
问题类型: [MF 固件资源获取/（简短描述你的问题）]
使用硬件/固件版本: [MF0/MF1/MF2/MF4/MF5(这里标注使用的究竟是哪个模块、产品)]
内容: [最新固件获取/固件丢失/模型丢失(描述相关情况)]
机器码: [xxxxxxxxxxxxxxxxxxxxx(只有模型丢失时需要)]
烧录固件,资源文件
使用USB Type-C 数据线 将MF 人脸识别模块 连接 电脑
打开 Kflash_gui 选择需要烧录的文件，选择版型(默认选择自动选择， 如果烧录失败则选择 MaixDuino)，选择串口号(CH522 有两个串口，失败则尝试另外一个)，配置波特率(默认选择 150000, 如果烧录失败则适当减低波特率,如 115200)
怎么获取 Key(机器码)
在使用过程中,如果模块的模型丢失或需要更换,需要发送 Key 到 Support@sipeed.com
推荐发送邮件格式如下:
首先下载 key_gen.bin
使用 kflash_gui 将固件 key_gen.bin 烧录到模块中之后,打开串口,波特率为115200,8,N,1
kflash_gui 为 K210 固件烧录工具, 源码: Sipeed/kflash_gui
建议使用 XCOM 来看串口信息
轻点 DTR ,再松开,即可使模块复位,看到启动信息
MF 固件横竖版说明
由于采用的摄像头成像方向不同，相差 90度，摄像头寄存器无法配置旋转（软件旋转降低效率），故有横竖版两种固件；

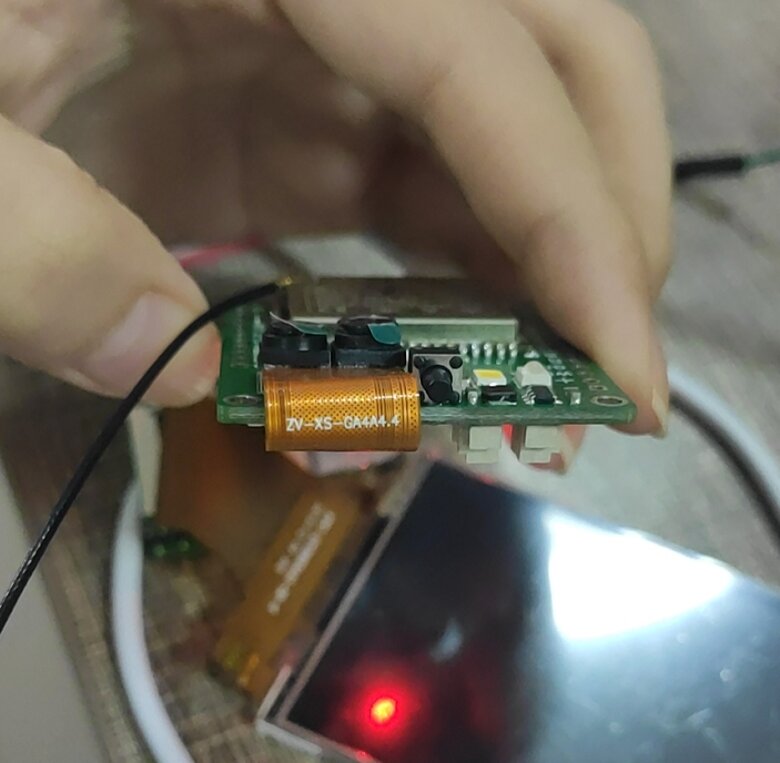

如何确认摄像头对应的固件：（通过摄像头丝印区分）
| 横板 | 竖版 |
|---|---|
 |
 |
