Lichee Zero 概述

Lichee Zero是基于全志科技的V3s(ARM Cortex-A7内核)高性能CPL芯片设计的迷你开发板。开发板设计小巧精致,将芯片的所有资源都引出,板载USB、Flash、TF卡、4OP LCD接口等,并把所有IO资源引出,方便开发者拓展使用,适合初学者学习linux或者商用于产品开发。

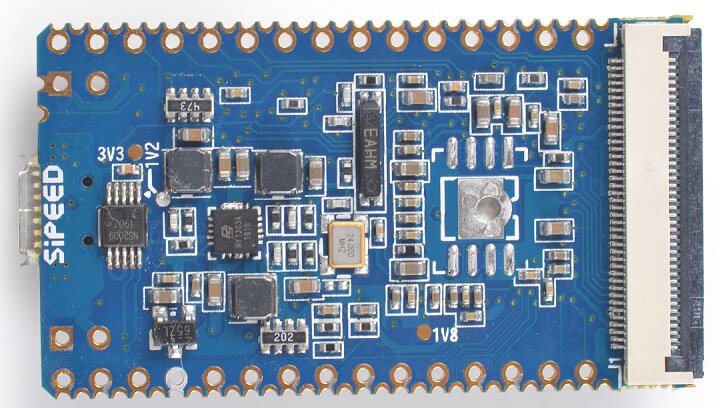

核心板:

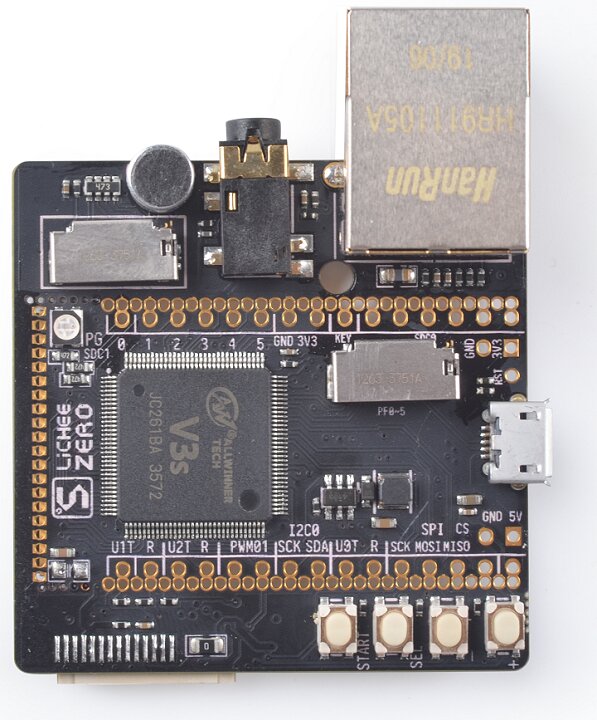

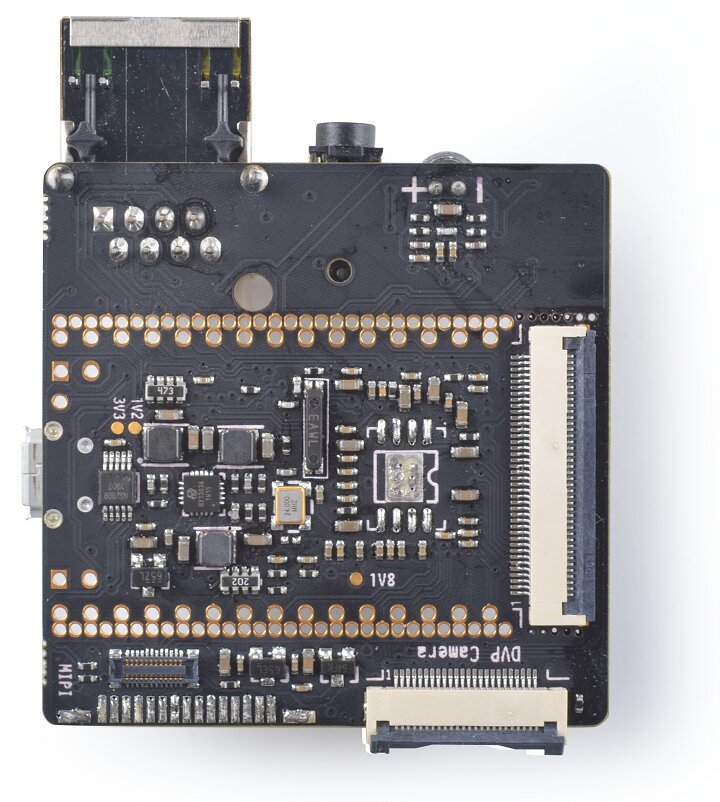

核心板+扩展板:

参数

V3s参数

V3s框架

项目 参数
CPU ARM Cortex™-A7 最高1.2GHz
Memory Integrated 64MB DRAM
Audio Codec • Integrated 92dB audio codec
• Supports two ADC channels and two DAC channels
• Supports one low-noise analog microphone bias outputs
• Supports one microphone input and one stereo microphone outpu
Video • Supports 1080p@40fps or 1080p@30fps+VGA@30fps H.264 video encoding,
• Supports H.264 1080p@30fps decoding, MJPEG 1080@30fps decoding
Video Input/Output • Supports 8/10/12-bit parallel CSI and 4-lane MIPI CSI2
• Supports up to 5M CMOS sensor
• Supports RGB/i80/LVDS LCD up to 1024x768 resolution
Connectivity • 3 x SD card controllers
• LRADC/SPI/TWI/UART/PWM
• USB, EMAC+PHY
ISP • Integrated ISP up to 5M pixels
• Supports two channel outputs for display and encoding respectively
• Supports various input and output formats
• Supports AE/AF/AWB
• Supports saturation adjustment/ noise reduction/ defect pixel correction/distortion correction

Lichee Zero核心板参数

项目 参数
CPU V3s
内存 64MB DDR2
存储 预留 SOP8 SPI Flash焊盘
板载TF卡座
显示 通用40P RGB LCD FPC座
可直插常见的40P 4.3/5/7寸屏幕(板载背光驱动),通过转接板可插50P 7/9寸屏
支持常见的272x480,480x800,1024x600等分辨率板载电阻式触摸屏芯片,支持电阻屏
板载RGB LED
通讯接口 SDIO x2,可搭配配套SDIO WiFi+BT模块
SPl x1
12C x2
UART x3
100M Ether x1(含EPHY)
OTG USB x1
MIPI CSI x1
其他接口
PWM x2
LRADC x1
Speakerx2+ Mic x1
电气特性 Micro USB 5V供电
2.54mm插针3.3V~5V供电
1.27mm邮票孔供电


Lichee Zero 拓展板

项目 参数
CPU V3s
内存 64MB DDR2
存储 预留 SOP8 SPI Flash焊盘
板载TF卡座
显示 通用40P RGB LCD FPC座
可直插常见的40P 4.3/5/7寸屏幕(板载背光驱动),通过转接板可插50P 7/9寸屏
支持常见的272x480,480x800,1024x600等分辨率板载电阻式触摸屏芯片,支持电阻屏
板载RGB LED
通讯接口 SDIO x2,可搭配配套SDIO WiFi+BT模块
SPl x1
12C x2
UART x3
100M Ether x1(含EPHY)
OTG USB x1
MIPI CSI x1
其他接口
PWM x2
LRADC x1
Speakerx2+ Mic x1
板载外设 以太网接口
3.5mm耳机接口
驻极体麦克风
额外TF卡卡槽
4个按键
MIPI接口
电气特性 Micro USB 5V供电
2.54mm插针3.3V~5V供电
1.27mm邮票孔供电
